Inhaltszusammenfassung für CoolStar CSMVRF8000a

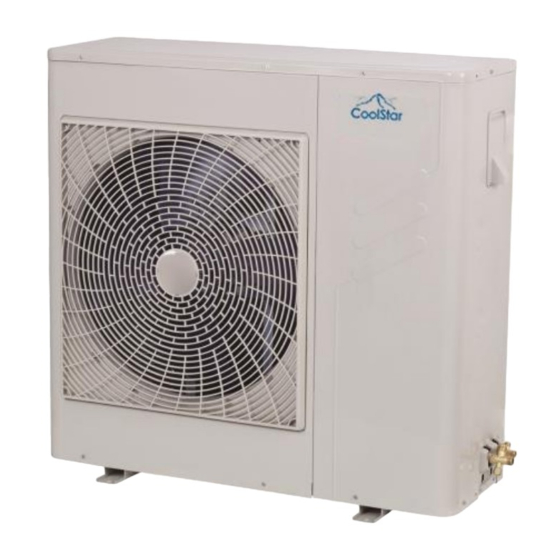

- Seite 1 Wärmepumpe / Klimaanlage CoolStar VRF Inverter Bedienungsanleitung CSMVRF8000a CSMVRF10000a...
-
Seite 2: Inhaltsverzeichnis
CoolStar - Klimatechnik - Switzerland Inhaltsverzeichnis: 1. Eigenschaften ............................5 1.1 Breite Anwendung ......................... 5 1.2 Hocheffizienter DC-Inverter-Kompressor ..................6 1.3 Hochleistungswärmetauscher ....................... 6 1.4 Geräuscharmes Sounddesign ......................7 1.5 Schnelles Aufwärmen & Abkühlen und weniger Temperaturschwankungen ....... 7 1.6 Breiter Betriebstemperaturbereich ....................7 1.7 Flexibles Rohrleitungsdesign ...................... - Seite 3 CoolStar - Klimatechnik - Switzerland 16.5 Leckerkennung .......................... 46 16.6 Wärmeisolierung ........................46 17. Elektroinstallationen........................47 17.1 Höhepunkte der elektrischen Installation ................. 47 17.2 Auswahl der Verdrahtung ......................48 17.3 Verteilungs-Highlights der Verteilungsverkabelung ..............48 17.4 Auswahl der Stromverkabelung des Außengeräts ....Fehler! Textmarke nicht definiert.
- Seite 4 CoolStar - Klimatechnik - Switzerland 23.15.5 L4 Fehlerbehebung ......................75 23.16 PE / P7-Fehlfunktion: Verdampfer T2 Hochtemperaturschutz ..........76 23.17 P8 Typhoon-Schutz ........................76 www.coolstar-schweiz.ch...
-
Seite 5: Eigenschaften
Außengerät bis zu 9 Zonen beheizt und gekühlt werden müssen. Wie eine Villa, ein Restaurant, eine Schule etc. CoolStar bietet verschiedene Innengeräte an, mehr als 100 Modelle von 15 Typen. Leistungsbereiche reichen von 1,5 kW bis 16 kW. Es ist alles abgestimmt mit Wohnlichen- und hellen Plätze. Unsere Systeme können mit einer Kapazität von bis zu 130% betrieben werden, sodass jedes System an die Bedürfnisse der Kunden und... -
Seite 6: Hocheffizienter Dc-Inverter-Kompressor
CoolStar - Klimatechnik - Switzerland 1.2 Hocheffizienter DC-Inverter-Kompressor Alle DC VR-Wechselrichter Mini VRF verwenden einen hochintelligenten Kompressor mit Inverterantrieb. Diese fortschrittliche Technologie ermöglicht es, die Leistung der Außeneinheit durch die tatsächlichen Wär- melastanforderungen zu modulieren. Dieses fortschrittliche System gewährleistet eine präzise Temperaturre- gelung und einen hocheffizienten Energieverbrauch und trägt wesentlich zur Begrenzung der Umweltbelas-... -
Seite 7: Geräuscharmes Sounddesign
CoolStar - Klimatechnik - Switzerland 1.4 Geräuscharmes Sounddesign Das neue Design der Lüfterform und dem neu gestaltetem Abluftgitter und Luftleitblech, sorgt dass eine hö- here Luftmenge und ein geringeres Betriebsgeräusch erzielt werden kann. Schnelles Aufwärmen & Abkühlen und weniger Temperaturschwankungen... -
Seite 8: Flexibles Rohrleitungsdesign
CoolStar - Klimatechnik - Switzerland 1.7 Flexibles Rohrleitungsdesign Leitungslänge Zulässiger Wert Gesamtlänge der Rohrleitung (tatsächlich) 100m Längste Rohrlänge Tatsächlich Äquivalent Der erste Zweig ist der am weitesten entfernte IDU Die IDU zur nächstgelegenen Nebenleitung Niveauunterschied ODU auf zwischen ODU ~ IDU... -
Seite 9: Einfache Signalleitungsverbindung
CoolStar - Klimatechnik - Switzerland 1.9 Einfache Signalleitungsverbindung Die Installation ist wesentlich einfacher, da die Kommunikationskabel zwischen Innen- und Außengeräten ge- meinsam genutzt werden können. Es ist für den Benutzer einfach, das vorhandene System mit einer zentralen Steuerung durch einfaches Anschließen an Außengeräte nachzurüsten. -
Seite 10: Einfache Installation
CoolStar - Klimatechnik - Switzerland 1.12 Einfache Installation Der Mini VRF kann mit dem Aufzug transportiert werden, was die Installation erheblich vereinfacht und dank der geringen Größe ef- fektiv Zeit und Arbeitsaufwand reduziert. 1.13 Einfache Wartung Die Zwangskühlungs-Taste lässt das Außengerät unter allen Bedin- gungen im Kühlmodus laufen. -
Seite 11: Innengeräte-Aufstellung
CoolStar - Klimatechnik - Switzerland 2. Innengeräte-Aufstellung Kassetteneinheit Einwegkassette Zweiwegkassette Kompakte Vierwegkassette Vierwegkassette Kapazität (× 100W) ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●... - Seite 12 CoolStar - Klimatechnik - Switzerland Stehend / Decke & Boden / Konsole Boden stehend (ausge- Boden stehend Decke & Boden Konsole setzt) (verdeckt) Kapazität (× 100W) ● ● ● ● ● ● ● ● ● ● ● ● ● ●...
-
Seite 13: Spezifikationen
CoolStar - Klimatechnik - Switzerland 3. Spezifikationen CSMVRF8000a Aussengerät Kälteleistung kW 7.2 (1.5 – 8.0) Kälteleistung BTU/h BTU/h 24567 Leistungsaufnahme 1.85 Energieeffizienzklasse 3.90 Energieeffizienzklasse SEER A++ / 6.42 Betriebsstrom (A) Funktionslimite Aussentemperatur °C -15 / +43 Heizleistung kW 7.2 (1.6 – 8.4) - Seite 14 CoolStar - Klimatechnik - Switzerland CSMVRF10000a Aussengerät Kälteleistung kW 9.0 (2.0-10.0) Kälteleistung BTU/h BTU/h 30709 Leistungsaufnahme 2.30 Energieeffizienzklasse 3.92 Energieeffizienzklasse SEER A++ / 6.42 Betriebsstrom (A) Funktionslimite Aussentemperatur °C -15 / +43 Heizleistung kW 9.0 (2.1 - 10.5) Heizleistung BTU/h...
-
Seite 15: Masse
CoolStar - Klimatechnik - Switzerland 4. Masse 1075 www.coolstar-schweiz.ch... -
Seite 16: Service Raum
CoolStar - Klimatechnik - Switzerland 5. Service Raum www.coolstar-schweiz.ch... -
Seite 17: Leitungsdiagramme
CoolStar - Klimatechnik - Switzerland 6. Leitungsdiagramme Ölabscheider: Wird verwendet, um Öl von Gaskältemittel mit hohem Druck und Temperatur zu trennen, das aus dem Kompressor abgepumpt wird. Dadurch wird das Öl sehr bald zu jedem Kompressor zurückgeführt. Niederdruck-Flüssigkeitssammler & Hochdruck-Flüssigkeitssammler: Er dient zur Lagerung des flüssigen Käl- temittels und des Öls. -
Seite 18: Schaltplan
CoolStar - Klimatechnik - Switzerland 7. Schaltplan www.coolstar-schweiz.ch... -
Seite 19: Feldverdrahtung
CoolStar - Klimatechnik - Switzerland 8. Feldverdrahtung www.coolstar-schweiz.ch... -
Seite 20: Kapazitätstabellen
CoolStar - Klimatechnik - Switzerland 9. Kapazitätstabellen CSMVRF8000a Kühlung TC: Gesamtleistung (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) www.coolstar-schweiz.ch... - Seite 21 CoolStar - Klimatechnik - Switzerland Kühlung TC: Gesamtleistung (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) www.coolstar-schweiz.ch...
- Seite 22 CoolStar - Klimatechnik - Switzerland Kühlung TC: Gesamtleistung (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) www.coolstar-schweiz.ch...
- Seite 23 CoolStar - Klimatechnik - Switzerland Kühlung TC: Gesamtleistung (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) www.coolstar-schweiz.ch...
- Seite 24 CoolStar - Klimatechnik - Switzerland Kühlung TC: Gesamtleistung (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) Anmerkung: wird unter unseren Standardbedingungen getestet. 2. Lassen Sie das Gerät im Kühlmodus nicht laufen, wenn die Außentemperatur über 43 Grad liegt. 3. Die obige Tabelle zeigt den Durchschnittswert der Bedingungen.
- Seite 25 CoolStar - Klimatechnik - Switzerland Heizung TC: Gesamtkapazität (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) www.coolstar-schweiz.ch...
- Seite 26 CoolStar - Klimatechnik - Switzerland Heizung TC: Gesamtkapazität (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) www.coolstar-schweiz.ch...
- Seite 27 CoolStar - Klimatechnik - Switzerland Heizung TC: Gesamtkapazität (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) Anmerkung: wird unter unseren Standardbedingungen getestet. 2. Vermeiden Sie es, das Gerät im Heizmodus zu betreiben, wenn die Außentemperatur unter -15 Grad liegt. 3. Die obige Tabelle zeigt den Durchschnittswert der Bedingungen.
-
Seite 28: Elektrische Eigenschaften
CoolStar - Klimatechnik - Switzerland CSMVRF10000a Kühlung TC: Gesamtleistung (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) www.coolstar-schweiz.ch... - Seite 29 CoolStar - Klimatechnik - Switzerland Kühlung TC: Gesamtleistung (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) www.coolstar-schweiz.ch...
- Seite 30 CoolStar - Klimatechnik - Switzerland Kühlung TC: Gesamtleistung (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) www.coolstar-schweiz.ch...
- Seite 31 CoolStar - Klimatechnik - Switzerland Kühlung TC: Gesamtleistung (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) Anmerkung: wird unter unseren Standardbedingungen getestet. 2. Lassen Sie das Gerät im Kühlmodus nicht laufen, wenn die Außentemperatur über 43 Grad liegt. 3. Die obige Tabelle zeigt den Durchschnittswert der Bedingungen.
- Seite 32 CoolStar - Klimatechnik - Switzerland Heizung TC: Gesamtkapazität (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) www.coolstar-schweiz.ch...
- Seite 33 CoolStar - Klimatechnik - Switzerland Heizung TC: Gesamtkapazität (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) www.coolstar-schweiz.ch...
- Seite 34 CoolStar - Klimatechnik - Switzerland Heizung TC: Gesamtkapazität (kW); PI: Leistungsaufnahme (kW) (Kompressor + Außenlüftermotor) Anmerkung: wird unter unseren Standardbedingungen getestet. 2. Vermeiden Sie es, das Gerät im Heizmodus zu betreiben, wenn die Außentemperatur unter -15 Grad liegt. 3. Die obige Tabelle zeigt den Durchschnittswert der Bedingungen.
-
Seite 35: Elektrische Eigenschaften
CoolStar - Klimatechnik - Switzerland 10. Elektrische Eigenschaften Kompres- Außengerät Netzteil Modell Strom- Max. span- TOCA MFA nung CSMVRF8000a 220-240 26.25 0.17 CSMVRF10000a 50 220-240 27.5 0.17 Anmerkung: TOCA: Gesamtstrom über Ampere. (A) MFA: max. Sicherungsverstärker. (A) RLA: Bewertete gesperrte Verstärker. (A) OFM: Außenlüftermotor. -
Seite 36: Betriebsgrenzen
CoolStar - Klimatechnik - Switzerland 12. Betriebsgrenzen Modus Außentemperatur Innentemperatur Relative Luftfeuchtigkeit im Raum Kühlmodus -15°C ~ 43°C 17°C ~ 32°C below 80% Heizmodus -15°C ~ 27°C 15°C ~30°C Anmerkungen: 1. Wenn das Gerät außerhalb der oben genannten Bedingungen läuft, startet die Schutzeinrichtung, und selbst dann laufen die Geräte nicht normal. -
Seite 37: Vorsichtsmaßnahmen
CoolStar - Klimatechnik - Switzerland 13. Vorsichtsmaßnahmen - Stellen Sie sicher, dass alle lokalen, nationalen und internationalen Bestimmungen erfüllt sind. - Lesen Sie diese „VORSICHTSMASSNAHMEN“ vor der Installation sorgfältig durch. - Zu den im Folgenden beschriebenen Vorsichtsmaßnahmen gehören die wichtigen Sicherheitsaspekte. - Seite 38 CoolStar - Klimatechnik - Switzerland Installationsarbeiten ordnungsgemäß gemäß der Installationsanleitung durch. Unsachgemäße Installation kann zu Wasserleckage, Stromschlag oder Brand führen. Wenn das Klimagerät in einem kleinen Raum installiert wird, sorgen Sie mit geeigneten Maßnahmen dafür, dass die Konzentration des Kältemittellecks im Raum den kritischen Wert nicht überschreitet. Wenn während der Installationsarbeiten Kältemittelgas ausgetreten ist, lüften Sie den Raum sofort.
-
Seite 39: Zubehör
CoolStar - Klimatechnik - Switzerland 14. Zubehör Bitte prüfen Sie, ob die folgenden Ausstattungen vollständig sind. Wenn es einige Ersatzteile gibt, bewahren Sie diese bitte sorgfältig auf. 15. Installation der Außeneinheit 15.1 Installationsraumauswahl Installieren Sie das Außengerät an einem Ort, an dem die Abluft nicht blockiert ist. Wenn ein Außengerät an einem Ort installiert ist, an dem es immer weht. -
Seite 40: Einbauraum (Einheiten: Mm)
CoolStar - Klimatechnik - Switzerland 15.2 Einbauraum (Einheiten: mm) Bitte halten Sie sich von folgendem Ort fern, da dies zu Fehlfunktionen der Maschine führen kann: Es tritt brennbares Gas aus. Es ist viel Öl (einschließlich Motoröl) enthalten. Es gibt salzige Luft in der Umgebung (in Küstennähe) In der Luft (in der Nähe einer heißen Quelle) befindet sich ätzendes Gas (z. -
Seite 41: Wasserabfluss
CoolStar - Klimatechnik - Switzerland Parallele Verbindung von zwei Einheiten oder mehr Parallel verbinden Sie die Vorderseite mit der Rückseite Alle Abbildungen in diesem Handbuch dienen nur zur Erläuterung. Sie können sich geringfügig von der Klima- anlage unterscheiden, die Sie erworben haben (je nach Modell). Die tatsächliche Form soll Vorrang haben. -
Seite 42: Installation Von Rohrleitungen
CoolStar - Klimatechnik - Switzerland 16. Installation von Rohrleitungen 16.1 Rohrleitungen –Verbindung Vier Richtungen für den Anschluss von Rohren und Verdrahtungen für unterschiedliche Installationsanforde- rungen. Rechte Rohrverbindung: Bitte entfernen Sie die L-förmige Metallplatte, andernfalls können keine Kabel ange- schlossen werden. - Seite 43 CoolStar - Klimatechnik - Switzerland Anmerkung: Wenn die äquivalente Leitungslänge der Flüssigkeits- + Gasseite ≥ 90 m beträgt, muss das luftseitige Haupt- rohr vergrößert werden. Je nach dem Abstand der Kältemittelleitung und dem übermäßig angepassten Zu- stand der Inneneinheit kann bei abnehmender Kapazität die gasseitige Hauptrohrgröße immer noch zuneh- men.
-
Seite 44: Kältemittelrohrauswahl
CoolStar - Klimatechnik - Switzerland 16.3 Kältemittelrohrauswahl Die erste Verbindungsmethode: Die zweite Verbindungsmethode: Rohrdefinition Rohrverbindungsposition Code Hauptleitung Die Leitung zwischen den Außengeräten zum ersten Zweig des Innengeräts. Die Hauptrohre der Inneneinheit Die Leitung nach dem ers- L2～L5 ten Abzweig verbindet sich nicht direkt mit dem Innengerät. - Seite 45 CoolStar - Klimatechnik - Switzerland Tabelle 1: Auswahl der Abzweigrohre der Inneneinheit (a ~ f) A: Kapazität der Inneneinheiten (kW) A (kW) Gas Seite (Φ) Flüssige Seite (Φ) Wandmontage 2.2 ~ 4.5 12.7 (Aufweitmutter) 6.4 (Aufweitmutter) Wandmontage 5.6 15.9 (Aufweitmutter) 9.5 (Aufweitmutter)
-
Seite 46: Zusätzliche Kältemittelfüllung
CoolStar - Klimatechnik - Switzerland 16.4 Zusätzliche Kältemittelfüllung Berechnen Sie das hinzugefügte Kältemittel anhand des Durchmessers und der Länge der flüssigkeitsseitigen Leitung der Verbindung Außengerät / Innengerät. Durchmesser der Flüssigkeitsrohrseite Kältemittel hinzugefügt werden Begrenzungsrohrleitung Φ 0,023 kg Φ 0,060 kg... -
Seite 47: Elektroinstallationen
CoolStar - Klimatechnik - Switzerland 17. Elektroinstallationen 17.1 Höhepunkte der elektrischen Installation 1. Bitte legen Sie die besondere Leistung von Innengeräten und Außengeräten separat fest. 2. Die Stromversorgung übernimmt eine spezielle Schaltung und installiert einen Kriechschutz und einen ma- nuellen Schalter. -
Seite 48: Auswahl Der Verdrahtung
CoolStar - Klimatechnik - Switzerland 17.2 Auswahl der Verdrahtung Die Auswahl des Verdrahtungsbereichs muss den nachstehenden Anforderungen entsprechen: 1) Der Spannungsverlust der Leitung muss den Anforderungen der Klemmenspannung für den normalen Be- trieb und die Inbetriebnahme entsprechen. 2) Die durch die installierte Methode und die Umgebung bestimmte Strombelastbarkeit der Verdrahtung ist nicht geringer als der größte Strom der Einheit. -
Seite 49: Auswahl Der Stromversorgung Der Inneneinheit
CoolStar - Klimatechnik - Switzerland 17.5 Auswahl der Stromversorgung der Inneneinheit Anmerkungen: Das Kältemittelleitungssystem, die Verbindungssignalkabel zwischen Innengerät und Innengerät und das Verbindungssignalkabel zwischen Innengerät und Außengerät befinden sich im selben System. Wenn das Netzkabel parallel zum Signalkabel verläuft, stecken Sie diese bitte in separate Kabelvertei- lungsrohre und lassen Sie einen geeigneten Abstand (Bezugsabstand: 300 mm, wenn die Stromkapazität... -
Seite 50: Verdrahtung Der Außeneinheit
CoolStar - Klimatechnik - Switzerland 17. Verdrahtung der Außeneinheit 17.1 Die Spezifikation der Leistung Kapazität CSMVRF8000a und CSMVRF10000a Phase 1 Phase Leistung der Außen- Spannung und Frequenz 220-240V~ 1Ph 50Hz einheit Stromverdrahtung (mm2) 3-core X4.0 Leistungsschalter / Sicherung (A) Innengerät / Außengerät Signalkabel... -
Seite 51: Vorsichtsmaßnahmen Bei Kältemittelaustritt
CoolStar - Klimatechnik - Switzerland 18. Vorsichtsmaßnahmen bei Kältemittelaustritt Diese Klimaanlage (A / C) verwendet harmloses und nicht entflammbares Kältemittel. Der Aufstellungsraum der Klimaanlage sollte so groß sein, dass das Austreten von Kältemittel die kritische Dicke nicht erreichen kann. So können bestimmte wesentliche Maßnahmen rechtzeitig getroffen werden. -
Seite 52: Anweisungen Für Leiterplattenanschlüsse
CoolStar - Klimatechnik - Switzerland 19. Anweisungen für Leiterplattenanschlüsse CSMVRF8000a und CSMVRF10000a No. Content Port voltage www.coolstar-schweiz.ch... -
Seite 53: Anweisungen Für Leiterplattenanschlüsse
CoolStar - Klimatechnik - Switzerland 21. Anweisungen für Leiterplattenanschlüsse Part 2: 21.1 SW2-Abfrageanweisungen Inhalt Hinweis Normalanzeige ---- Betriebsmodus 0-Standby, 2-Kühlung, 3-Hei- zung, 4-erzwungene Kühlung Gebläsedrehzahl 0-AUS Kapazitätsanforderung der Inneneinheit ---- Kapazitätsanforderung der überarbeiteten Außenein- ---- heit T3-Rohrtemperatur Istwert T4-Umgebungstemperatur Istwert... -
Seite 54: Funktionswahlknopf Wechselt Die Anweisungen
CoolStar - Klimatechnik - Switzerland 21.2 Funktionswahlknopf wechselt die Anweisungen SW3-Definition: Automatische Adresswahl Erhalten Sie die Netzwerkadresse automatisch Erhalten Sie die Netzwerkadresse manuell Widerruf der Netzwerkadresse des Innengeräts 21.3 LED auf Leiterplattenanweisungen LED1: Störungsanzeige des Wechselrichtermoduls. Die Lampe ist aus, wenn das System normal läuft. Wenn das Wechselrichtermodul fehlerhaft ist, wird es eingeschaltet und der Fehlercode wird auf der Digitalröhre... -
Seite 55: Pcb Einführung
CoolStar - Klimatechnik - Switzerland 21.4 PCB Einführung www.coolstar-schweiz.ch... -
Seite 56: Fehlercodetabelle
CoolStar - Klimatechnik - Switzerland 22. Fehlercodetabelle Fehlercode Inhalt Nicht mit dem Innengerät M_HOME abgestimmt EEPROM-Fehlfunktion Kommunikationsstörung zwischen Innen- / Außengeräten Kommunikationsstörung bei Leiterplatten für Außenanwendungen T3 & T4 Temperatursensor-Fehlfunktion Spannungsschutz der Außeneinheit DC-Lüfterfehler Entladesensor-Fehlfunktion Es gibt zweimal E6-Fehler in 10 Minuten (Wiederherstellung nach dem Ausschalten) -
Seite 57: Fehlerbehebung
CoolStar - Klimatechnik - Switzerland 23. Fehlerbehebung 23.1: HF Nicht mit dem M_Home-Innengerät abgestimmt. * Der Chip der Außeneinheit bezieht sich auf den Chip 0537. 23.2 E0 / E9 EEPROM-Fehlfunktion Die Fehlfunktion kann zwei Ursachen haben: 1) Das EEPROM ist nicht richtig eingesetzt. -
Seite 58: E2 Kommunikationsstörungen Zwischen Dem Innengerätechip Und Dem Außengerätechip
CoolStar - Klimatechnik - Switzerland 23.3 E2 Kommunikationsstörungen zwischen dem Innengerätechip und dem Außen- gerätechip. * Der Chip der Außeneinheit bezieht sich auf den Chip 0537. www.coolstar-schweiz.ch... -
Seite 59: Eh / H0 Kommunikationsstörung Bei Leiterplatten Im Freien
CoolStar - Klimatechnik - Switzerland 23.4 EH / H0 Kommunikationsstörung bei Leiterplatten im Freien. www.coolstar-schweiz.ch... -
Seite 60: T3 & T4 Sensorfehler
CoolStar - Klimatechnik - Switzerland 23.5 T3 & T4 Sensorfehler 23.6 E5 Fehlfunktion des Spannungsschutzes www.coolstar-schweiz.ch... -
Seite 61: E6: Dc Lüfterfehler
CoolStar - Klimatechnik - Switzerland 23.7 E6: DC Lüfterfehler Der Fehler kann zwei Ursachen haben: 1). Die Verdrahtung ist falsch. 2). Versorgungsspannung ist nicht normal. www.coolstar-schweiz.ch... -
Seite 62: E7 / Ea Fehlfunktion Des Entladesensors
CoolStar - Klimatechnik - Switzerland 23.8 E7 / EA Fehlfunktion des Entladesensors Die T3-Rohrtemperatur übersteigt im Heizmodus mehr als 5 Minuten lang über 27 Grad. 23.9 E8 / Eb Wird angezeigt, wenn der fehlerhafte E6 innerhalb von 10 Minuten zweimal auftritt. Die Fehlerkontrollme- thode ist die gleiche wie bei E7 / EA (bezieht sich auf das Obige). -
Seite 63: P1 Störung Hochdruckschutz
CoolStar - Klimatechnik - Switzerland 23.10 P1 Störung Hochdruckschutz www.coolstar-schweiz.ch... -
Seite 64: P2: Niederdruckschutz
CoolStar - Klimatechnik - Switzerland 23.11 P2: Niederdruckschutz www.coolstar-schweiz.ch... -
Seite 65: P3: Kompressorstromschutz
CoolStar - Klimatechnik - Switzerland 23.12 P3: Kompressorstromschutz Es schützt, wenn der Eingangsstrom mehr als 15A beträgt. Es erholt sich, wenn der Eingangsstrom weniger als 15A beträgt. Es wird automatisch wiederhergestellt. www.coolstar-schweiz.ch... -
Seite 66: P4: Kompressorentlastungstemperatur
CoolStar - Klimatechnik - Switzerland 23.13 P4: Kompressorentlastungstemperatur Wenn die Abgastemperatur des Kompressors höher als 115 ° C ist, hört das Gerät auf zu laufen. Wenn die Ab- gastemperatur des Kompressors niedriger als 90 ° C ist, nimmt das Gerät den normalen Betrieb automatisch wieder auf. -
Seite 67: P5: Hochtemperaturschutz Für Verflüssiger
CoolStar - Klimatechnik - Switzerland 14 P5: Hochtemperaturschutz für Verflüssiger Wenn die Verflüssigertemperatur 3 Sekunden lang höher als 62 Grad ist, stoppt das Gerät den Betrieb. Wenn die Außentemperatur unter 52 ° C liegt, wird das Gerät wieder in Betrieb genommen. -
Seite 68: Spezifische Fehlercodes Für Den Schutz Des H4-Wechselrichtermoduls
CoolStar - Klimatechnik - Switzerland 23.15 P6 zeigt den Schutz des Wechselrichtermoduls an; H4 zeigt an, dass der Schutz P6 dreimal innerhalb von 60 Minuten aufgetreten ist. Wenn ein H4-Fehler auftritt, ist ein manueller Systemneustart erforderlich, bevor das System den Betrieb fortsetzen kann. Die Ursache eines xH4-Fehlers sollte umgehend behoben wer- den, um Systemschäden zu vermeiden. -
Seite 69: Prinzip Des Dc-Wechselrichters
CoolStar - Klimatechnik - Switzerland 23.15.2 Prinzip des DC-Wechselrichters ① 380-415V Wechselstromversorgung nach Gleichrichter auf Gleichstrom umstellen. ② Beim Schütz ist der Strom über dem PTC offen, um den Kondensator aufzuladen. Nach 5 Sekunden ist das Schütz geschlossen. ③ Die Ausgangsleistung des Kondensators ist konstant 540 V DC für P N-Klemmen des Wechselrichtermoduls. -
Seite 70: L0 Fehlerbehebung
CoolStar - Klimatechnik - Switzerland 23.15.3 L0 Fehlerbehebung Bedingung 1: Der L0-Fehler wird sofort angezeigt, wenn das Außengerät eingeschaltet ist. 2. Messen Sie den Widerstand zwischen PU / PW / PV / UN / VN / WN am Um- richtermodul. Wenn die Widerstände unendlich sind, sind die U V W - Anschlüsse normal. - Seite 71 CoolStar - Klimatechnik - Switzerland Bedingung 2: Der L0-Fehler wird sofort angezeigt, wenn der Kompressor startet. Anmerkungen: 1. Die DC-Busleitung sollte von der N-Klemme des Wechselrichtermoduls durch den Stromsensor (in der durch den Pfeil auf dem Stromsensor angezeigten Richtung) verlaufen und an der N-Klemme des Kondensators enden.
- Seite 72 CoolStar - Klimatechnik - Switzerland Bedingung 3: L0-Fehler tritt auf, wenn der Kompressor innerhalb von 2 Sekunden anläuft. Anmerkungen: 1. Verbinden Sie die U V W-Kabel zwischen dem Wechselrichtermodul und dem Kompressor in der richtigen Reihenfolge gemäß dem Pfeil am Kompressor.
- Seite 73 CoolStar - Klimatechnik - Switzerland Bedingung 4: L0-Fehler tritt auf, nachdem der Kompressor eine Periodendauer ausgeführt hat (Betriebsfre- quenz liegt über 60 Hz). Anmerkungen: 1. Überschüssiges Kältemittel führt dazu, dass die Auslasstemperatur niedriger als normal ist und der Auslass- druck und der Ansaugdruck höher als normal ist.
- Seite 74 CoolStar - Klimatechnik - Switzerland Bedingung 5: L0-Fehler erscheint unregelmäßig. www.coolstar-schweiz.ch...
-
Seite 75: L1 / L2 Fehlerbehebung
CoolStar - Klimatechnik - Switzerland 23.15.4 L1 / L2 Fehlerbehebung Die normale Gleichspannung zwischen Klemme P und N am Wechselrichter- modul beträgt 540V. Wenn die Spannung niedriger als 300 V ist, ist das Ge- rät in einem L1-Fehler. Wenn die Spannung höher als 800 V ist, liegt ein L2- Fehler des Geräts vor. -
Seite 76: Pe / P7-Fehlfunktion: Verdampfer T2 Hochtemperaturschutz
CoolStar - Klimatechnik - Switzerland 23.16 PE / P7-Fehlfunktion: Verdampfer T2 Hochtemperaturschutz Wenn die mittlere Durchschnittstemperatur des Verdampfers 50 Sekunden lang höher als 63 ° C ist, wird das Gerät nicht mehr betrieben. Wenn die Rohrtemperatur unter 50 Grad liegt, läuft das Gerät weiter.
