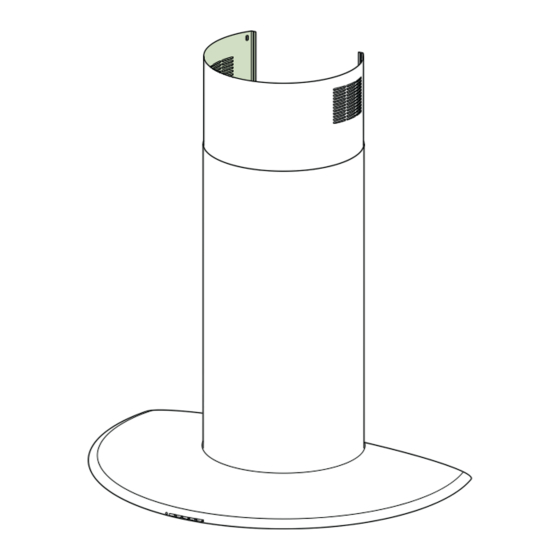

- Seite 1 Bedienungsanleitung Instructions Booklet Mode d’emploi Libretto Istruzioni Gebruiksaanwijzing Manual de instrucciones KD 9650.0 E...
-
Seite 3: Inhaltsverzeichnis
Sehr geehrte Damen und Herren, bitte lesen Sie die Bedienungsanleitung aufmerksam durch, damit Sie alle Möglichkeiten und Vorteile Ihrer neuen Dunstabzugshaube voll nutzen können und über lange Zeit hin gute Leistungen erzielen. INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE CHARAKTERISTIKEN MONTAGE BEDIENUNG WARTUNG... -
Seite 4: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. • Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen. • Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt. -
Seite 5: Charakteristiken
CHARAKTERISTIKEN Komponenten 12a 7.2.1 Pos. Produktkomponenten Haubenkörper mit Schaltern,Beleuchtung, Gebläsegruppe,Filter Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Luftleitgitter Luftaustritt Reduzierflansch ø 150-120 mm Flansch ø 150 mm Pos. Montagekomponenten 7.2.1 Befestigungsbügel oberer Kaminteil Luftaustritt-Anschlussstück Bügel Schrauben 4,2 x 44,4 Schrauben 2,9 x 6,5 Dichtung Dokumentation Bedienungsanleitung... -
Seite 6: Montage
MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll; • eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche. •... -
Seite 7: Montage Des Haubenkörpers
Montage des Haubenkörpers • Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper- Anhakpunkten festziehen. • Den Haubenkörper bei den Schrauben 12a einhängen. • Die Halteschrauben 12a definitiv festziehen. • Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. -
Seite 8: Elektroanschluss
ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Die Beleuchtungsgruppe durch Drehen des entsprechenden Drehknopfes öffnen. • Kontrollieren, dass der Verbinder des Speisekabels korrekt in die Steckdose des Gebläses eingesteckt ist. -
Seite 9: Bedienung
BEDIENUNG Bedienfeld delay reset TASTE FUNKTIONEN Ein- und Ausschalten der Beleuchtung. 0/1 Motor Ein- und Ausschalten des Motors Blinklicht Luftaustausch 24h Wird durch cirka 3 Sekunden dauerndes Drücken der Taste aktiviert. Ermöglicht eine Absaugleistung von 100 m 3 /h bei einem Geräuschpegel von nur 28dB(A). -
Seite 10: Wartung
FERNBEDIENUNG (OPTION) Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird. • Die Fernbedienung nicht in die Nähe von Hitzequellen legen. • Batterien müssen vorschriftsmäßig entsorgt werden. WARTUNG Reinigung der Confort Panel •... - Seite 11 Fettfilter Rücksetzen der Sättigungsanzeige • Die Beleuchtung und den Gebläsemotor abschalten; sollte die 24h-Funktion aktiviert sein, diese deaktivieren. • Die Taste T3 mindestens 3 Sekunden lang gedrückt halten, bis die Leds zu blinken beginnen. Filterreinigung • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.
-
Seite 12: Auswechseln Der Lampen
Rücksetzen der Sättigungsanzeige • Die Beleuchtung und den Gebläsemotor abschalten; sollte die 24h-Funktion aktiviert sein, diese deaktivieren. • Die Taste T4 mindestens 3 Sekunden lang gedrückt halten, bis die Leds zu blinken beginnen. Austauschen der Filter • Die Beleuchtungsgruppe durch Drehen des entspre- chenden Drehknopfes öffnen.
