- Seite 1 Bitte verwenden Sie das Fahrzeug nicht, bevor Sie dieses Handbuch sorgfältig gelesen haben und die Funktion kennen. Bitte bewahren Sie dieses Handbuch sorgfältig auf. HORWIN SK1 BENUTZERHANDBUCH www.horwinglobal.com...
- Seite 2 SK1 Benutzerhandbuch Willkommen in der HORWIN-Familie! Wir werden Ihnen helfen, jede Funktion des SK1 Elektromotorrads zu verstehen und SK1 Elektromotorrad korrekt und sicher zu verwenden. Um Ihre Sicherheit zu gewährleisten, lesen Sie bitte diese Anleitung vor dem Fahren sorgfältig durch und stellen Sie sicher, dass Sie immer die folgenden Anforderungen erfüllen: Verstehen Sie die Informationen in diesem Handbuch, einschließlich, aber nicht beschränkt...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie dieses Produkthandbuch sorgfältig durch und verwenden Sie dieses Produkt erst, wenn Sie die Eigenschaften des elektrischen Zweiradmotorrads kennen. Bitte halten Sie sich an die Verkehrsregeln, fahren Sie nicht rückwärts oder fahren Sie rote Ampeln und benutzen Sie kein Mobiltelefon während der Motorradfahrt. Bitte verwenden Sie kein Zubehör von Drittanbietern oder zerlegen, zerbrechen und modifizie- ren Sie das Motorrad nicht ohne Genehmigung, da sonst die daraus entstehenden Verluste von Ihnen getragen werden und Sie das Recht verlieren, unseren Garantieservice in Anspruch zu... -
Seite 4: Produktübersicht

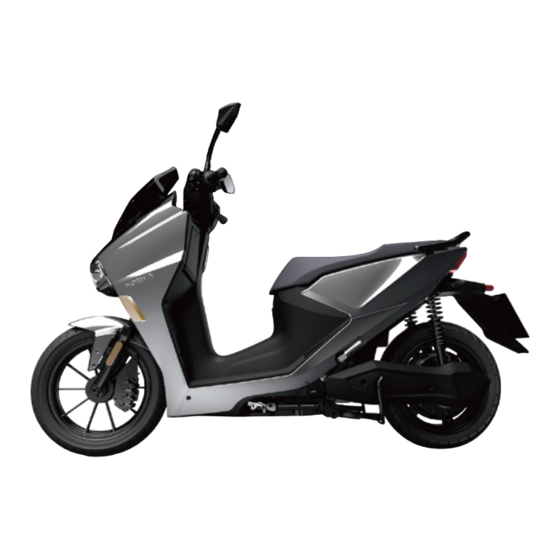

Elektromotorrads sollte das Elektromotorrad von Brennstoffen ferngehalten werden und die Ladezeit sollte nicht zu lang sein. Produktübersicht Vielen Dank für den Kauf des elektrischen zweirädrigen Motorrads SK1, das im Folgenden als SK1 bezeichnet wird. Schematische Darstellung von Karosserie und Komponenten:... -
Seite 5: Beschreibung Der Teile
Beschreibung der Teile Linke Seite ① Scheinwerfer ① ② ③ ④ ② Hinterer Spiegel ③ Linker Kombinationsschalter ④ Sattel ⑤ Rückleuchte ⑤ ⑥ Hinterer Kotflügel ⑪ ⑥ ⑦ Mittlerer Ständer ⑩ ⑧ Seitenständer ⑨ ⑨ Frontstoßdämpfer ⑩ Kotflügel vorne ⑪ Aufbewahrungsbox ⑧... -
Seite 6: Rechte Seite
Rechte Seite ① ② ③ ① Erdrosseln ② Rechter Kombinationsschalter ③ Zündschloss ⑤ ④ Trittbrett ⑤ Hintere Armlehne ⑦ ⑥ Reflektor ⑧ ⑥ ⑦ Hintern Stoßdämpfer ⑨ ⑧ Dekorative Abdeckung der hinteren Gabel ④ ⑨ Nabenmotor Instrumenten- und Kombischalter ⑭ ⑬... - Seite 7 1. Linksabbiegesignal Schalten Sie die rechte Blinkerleuchte ein, die Anzeige blinkt. 2. Fernlicht Die Anzeige leuchtet auf, wenn das Fernlicht eingeschaltet ist. 3. Betriebsanzeige Zeigt an, dass das Fahrzeug fahrbereit ist. Drehen Sie den Geschwindigkeitsregler, um das Fahrzeug vorwärts zu bewegen. 4.
- Seite 8 Die Höchstgeschwindigkeit im ersten Gang beträgt 25KM/H Die Höchstgeschwindigkeit im zweiten Gang beträgt 35KM/H Die Höchstgeschwindigkeit im dritten Gang beträgt 45KM/H 9. 2 Zahnradanzeige (SK1 LIGHT Limit 25KM/H) Anzeige des aktuellen Zahnrads Die Höchstgeschwindigkeit im ersten Gang beträgt 15KM/H Die Höchstgeschwindigkeit im zweiten Gang beträgt 20KM/H Die Höchstgeschwindigkeit im dritten Gang beträgt 25KM/H...
-
Seite 9: Schematische Darstellung Des Kombinationsschalters
Schematische Darstellung des Kombinationsschalters Links-Kombinationsschalter ⑤ Getriebe-Modus ① Fern-/Abblendlicht Drücken Sie die linke, mittlere und rechte Taste, um Drehen Sie den Schalter nach oben, das Licht ist das Zahnrad einzustellen Fernlicht; Drehen Sie den Schalter nach unten, das Licht ist abblendend ②... -
Seite 10: Schlüssel Und Fernbedienung
Schlüssel und Fernbedienung Elektronischer Schlüssel 1. Anti-Diebstahl-Knopf: Drücken Sie die Taste vorsichtig, dann wechselt das Fahrzeug in den Diebstahlalarmzustand. When the Elektronischer Schlüssel is more than 1,2 meters away from the motorcycle, the motorcycle will automatical- ly enter the anti-theft state. 2. -
Seite 11: Mechanischer Schlüssel
Mechanischer Schlüssel Anfangen Drücken Sie die Schließtaste, um das Schlüsselloch auszuschalten. Sattel öffnen Schlüsselloch Frontverriegelung Starten Sie Sattel öffnen Zündschloss das Motorrad Stecken Sie den Schlüsselgriff in das folgende Loch und drehen Sie sich gegen den Uhrzeigersinn, um das Schlüsselloch zu öffnen. Sattel öffnen Wenn der Abstand zwischen dem Fernbedienungsschlüssel und dem Motorrad weniger als 1,2 m beträgt, drücken Sie mit einem "Klick"... -
Seite 12: Akku Und Ladegerät
Akku und Ladegerät Anleitung zur Verwendung der Batterie Das Fahrzeug verfügt über zwei Lademodi: Batterieladung und Körperaufladung. Entladeschnittstelle Externer Lademodus Ladeschnittstelle 72V 36AH 72V 26AH Nehmen Sie den Akku heraus, schließen Sie das Ladegerät an die Ladeschnittstelle an, stecken Sie es dann in die Steckdose und drücken Sie die Batteriestarttaste. - Seite 13 Lademodus des Fahrzeugs Legen Sie die Batterie in das Batteriefach, verbinden Sie den Netzstecker des Fahrzeugs mit der Batterie und stecken Sie dann den Ladestecker des Ladegeräts in die Ladeschnittstelle über dem Trittbrett, um das Motorrad aufzuladen. Dann leuchtet die Ladeanzeige auf und der Akku zeigt die Echtzeitleistung an. Ladeschnittstelle Ladeschnittstelle Beschreibung der Batterieleistungsanzeige...
-
Seite 14: Drücken Sie Im Status Non-Charging (Nicht Ladend) Die Netzanzeigetaste
Drücken Sie im Status Non-Charging (Nicht ladend) die Netzanzeigetaste: 72V 36AH 72V 26AH Im Normalzustand zeigt die Anzeige die Batterieleistung an. Jedes Netz zeigt 20% der Leistung an. Batterie-Handbuch Bevor Sie die Batterie verwenden, stellen Sie bitte sicher, dass es sich bei der Batterie um die Originalbatterie handelt, und verwenden Sie keine Batterie einer anderen Marke oder eines anderen Batterietyps. -
Seite 15: Nutzungsumgebung
Nutzungsumgebung Bitte verwenden Sie Bitte vermeiden Sie, Bitte vermeiden Sie Bitte vermeiden Sie, die Batterie bei -10 °C dass die Batterie von es, die Batterie in der dass metallische ~ 45 °C Flüssigkeiten wie Nähe von Fremdkörper in den Wasser, Getränken Wärmequelle, offener Batteriekasten und korrosiven... -
Seite 16: Ladeumgebung
Ladeumgebung Bitte verwenden Sie das Bitte laden Sie die Batterie Bitte laden Sie den Akku Originalladegerät, um den bei der Umgebungstempera- nicht länger als 8 Stunden Akku aufzuladen, und tur von 0 °C ~ 35 °C auf, da sonst die Lebensdau- verwenden Sie kein Ladegerät er des Akkus beeinträchtigt anderer Marken oder Typen,... -
Seite 17: Vorsichtsmaßnahmen Für Die Verwendung Von Ladegeräten
Vorsichtsmaßnahmen für die Verwendung von Ladegeräten Das Ladegerät kann nur im Innenbereich verwendet werden. Es ist strengstens verboten, die Batterie auf engstem Raum oder in einer Umgebung mit hohen Temperaturen aufzuladen, und die Batterie darf während des Ladevorgangs nicht in den Sitzlöffel oder den Laderaum gelegt werden. - Seite 18 Wenn die Batterie für eine lange Zeit gelagert wird, ist die am besten geeignete Batterieleistung 50%. Wenn die Batterieleistung weniger als 10% oder mehr als 90% beträgt, wird die Batteriekapazität irreversibel gedämpft. In Bezug auf den Eigenverbrauchsschutzmodus bei sicherer Lagerung der Lithiumbatterie lauten die technischen Standards wie folgt: 1.
-
Seite 19: Vorsichtsmaßnahmen Für Den Batteriebetrieb
Vorsichtsmaßnahmen für den Batteriebetrieb: Wenn Sie die Batterie zum ersten Mal verwenden, entladen Sie die Batterie bitte so weit wie möglich und laden Sie sie dann vollständig auf, bevor Sie sie formell verwenden, um sicherzustellen, dass die tatsächliche Kapazität der Batterie so genau ist wie die auf dem Gerät angezeigte elektrische Menge. In der späteren Zeit halten Sie bitte die Batterieleistung mindestens 20% und laden Sie die Batterie rechtzeitig, um die Lebensdauer der Batterie zu verlängern. -
Seite 20: Reitanleitung
Reitanleitung Vorsichtsmaßnahmen für die Vorbereitung Trinken ist eine direkte Todesursache beim Motorradfahren. Jedes Jahr sterben 50% der Fahrer durch das Fahren nach dem Trinken. Fahren Sie nicht nach dem Trinken Vor Ihrer ersten Fahrt bitten wir Sie dringend: Lesen Sie die Bedienungsanleitung; Bestätigen Sie, dass Sie alle Sicherheitsinformationen vollständig verstanden haben;... -
Seite 21: Inspektion Vor Dem Reiten
Es ist notwendig, Ihre Fahrkünste zu verbessern. Auch wenn Sie bereits Erfahrung mit anderen Motorrädern haben, müssen Sie sich noch Zeit nehmen, um sich mit dem Funktionsprinzip und der Fahrkontrolle der SK1 vertraut zu machen. Bitte üben Sie, das Motorrad an einem sicheren Ort zu fahren, bis Ihre Fähigkeiten ausgereift sind und Sie sich an die Größe und das Gewicht von SK1 gewöhnt haben. -
Seite 22: Einschränkungen Und Richtlinien Im Straßenverkehr
Belastungsinformationen in diesem Handbuch. Anleitung zum Laden Die maximale Kapazität von SK1 beträgt 270KG, einschließlich des Gewichts von Fahrer und Beifahrer sowie aller Komponenten der Fahrzeugkarosserie. Ihr SK1 wird bevorzugt für Sie und Ihr(e) Passagier(e) verwendet. Wenn Sie jedoch mehr Waren laden möchten, empfehlen wir Ihnen, eine Satteltasche zu verwenden. Bitte erkundigen Sie sich bei Ihrem Händler nach der korrekten Lademethode und dem Leistungsbereich des SK1. -
Seite 23: Anleitung Zum Bremsen
Anleitung zum Bremsen Vor der Fahrt mit dem Fahrzeug muss geprüft werden, ob die vorderen und hinteren Bremsgriffe normal funktionieren können Übermäßiges plötzliches Bremsen kann zu einem Blockieren und Gleiten des Rades führen, wodurch die Kontrolle über das Motorrad verringert wird. Lassen Sie in diesem Fall den Bremshebel los und fahren Sie kontinuierlich vorwärts, bis die Steuerung wiederhergestellt ist, und bremsen Sie dann sanfter. -
Seite 24: Schließen Des Reitsystems
Schließen des Reitsystems Die Methoden zum Ausschalten des Reitsystems sind wie folgt: 1. Legen Sie den Seitenständer ab, das “READY” am Instrument leuchtet nicht auf, das elektrische System des gesamten Fahrzeugs befindet sich im Standby-Zustand und das Fahrzeug bewegt sich nicht vorwärts, nachdem der Gashebel gedreht wurde. -
Seite 25: Service-Tipps
Geräusch zu lösen, um 0% Startposition zurückzugewinnen Übertragungskette Überprüfen Sie die Dichtigkeit Reinigen Sie SK1, nachdem Sie es 300 Meilen an nassen oder schmutzigen der Kette (*) Orten gefahren sind, und ersetzen Sie die Kette, falls erforderlich. Kette einstellen und schmieren Vorderbremse Inspektionsbetrieb, flüssig... - Seite 26 Vorner und hinter Bremssysteme √ √ √ √ √ √ √ √ Überprüfen Sie die Dicke von Schlauch und Bolzen Bremsflüssigkeit austauschen √ √ √ (**) Vornern und hintern Bremslichtschalter √ √ √ √ √ √ √ √ Inspektionsvorgang Signalleuchten und Scheinwerfer √...
- Seite 27 Risse oder Beschädigungen (*) Sofern Sie nicht über entsprechende Werkzeuge, Servicedaten und mechanische Qualifikationen verfügen, wird das Fahrzeug ansonsten von Ihrem HORWIN Vertragshändler geprüft. (* *) Aus Sicherheitsgründen empfehlen wir, diese Artikel nur von Ihrem autorisierten HORWIN Händler zur Verfügung zu stellen.
- Seite 28 Fehlerbehebung Fehlerbehebung des gesamten Fahrzeugs Phänomen Verursachen Behandlungsmethode Schalten Sie den Behandlungsmethode Netzschalter ein und 1． Prüfen Sie, ob die Anschlüsse der Batterie das Fahrzeug hat Das Fahrzeug wird nicht angetrieben richtig am Fahrzeug eingesteckt sind keine 2． Die Batterie steht unter Unterspannung, bitte Ausgangsleistung laden Sie die Batterie auf Schalten Sie den...
-
Seite 29: Schutzeigenschaften Des Steuerungssystems
Controller Blinkfrequenz Schutzeigenschaften des Steuerungssystems der LED Überspannungsschutz Die Batteriespannung ist höher als der eingestellte Wert Die Batteriespannung ist niedriger als der eingestellte Unterspannungsschutz Wert Motorüberstromschutz Die Phasenleitung des Motors ist kurzgeschlossen. Die Abrisszeit des Motors überschreitet den Strömungsabrissschutz eingestellten Wert HALL-Schutz Die Eingabe von HALL ist abnormal. -
Seite 30: Reinigung Des Fahrzeugs
Reinigung des Fahrzeugs Bitte mischen Sie Leitungswasser und neutrales Reinigungsmittel, um das Fahrzeug zu schrubben. Wischen Sie nach dem Schrubben des Fahrzeugs die Oberfläche mit einem weichen Tuch ab. Bitte spülen Sie nicht direkt beide Seiten und das Innere des Instruments mit einer Hochdruckwasserp- istole. - Seite 31 Grundparameter 1993 mm 790 mm 742mm 1136 mm...
-
Seite 32: Spezifikation Sk1 Light
HORWIN SK1 & SK1 Light DIMENSIONEN Länge: 1993 mm Breite: 742 mm Höhe: 1136 mm Sitzhöhe: 790 mm Motortyp Nabenmotor Controller Batterie 72V, 36AH/72V, 26AH (optional mit zweiter Batterie) MESSUNGEN Vordere Nabe MT 2,5×14 Technisch zulässige 270KG Hinterradnabe MT 3,0×14 Gesamtmasse in beladenem Vorderreifengröße... -
Seite 33: Garantiebedingungen
Anmerkung: Dieses Formular ist vom Kunden auszufüllen und vom Händler einzureichen. Garantiebedingungen Vielen Dank für den Kauf des Elektromotorrads SK1 von HORWIN. Um den Benutzern eine umfassende Servicegarantie gemäß den einschlägigen Gesetzen und Vorschriften und den einschlägigen nationalen Vorschriften für den Kundendienst und in Kombination mit den Produkteigenschaften zu bieten, lauten die spezifischen Bestimmungen für den Kundendienst wie folgt:... -
Seite 34: Garantiestandards Für Ersatzteile
Garantiestandards für Ersatzteile Artikel Ersatzteile Garantieumfang Garantiezeit Wenn das Fahrzeug innerhalb der normalen Rahmen, Griff Ladung und Straßenreichweite, es gibt 24 Monate natürliches Schnappen, Entlöten oder Brechen am Fahrzeug Nabe vorner/hinter, Stoßdämpfer vorne/hinten, 12 Monate Wenn das Fahrzeug im normalen Kette, Kettenrad, Reifen, Karosserie Last- und Straßenbereich verwendet... - Seite 35 Artikel Ersatzteile Garantieumfang Garantiezeit Controller, Anzeigeinstrument. Griff, Hauptkabel, Blinker, Hupe und Fernalarm. Elektrisches 12 Monate Aus Produktgründen tritt der Türschloss (inkl. Zusatzschloss Elektrische Teile Leistungsausfall oder das Qualitätsproblem und Schlüssel) DC-DC- auf und kann nicht repariert werden Wandler und Kombischalter Scheinwerferbaugruppe, hinderen Heckleuchten, 12 Monate...
- Seite 36 Anweisungen für andere Artikel, die nicht von der Garantienorm abgedeckt sind Basierend auf der obigen Tabelle, wenn die Artikel über die Frist und den Umfang von drei Garantien hinausgehen, liegen sie außerhalb des Umfangs der Drei-Garantie-Leistung. Andere Teile, die nicht in der obigen Tabelle enthalten sind, wie Bremsschuh, Bremsöl, Steckdose, Kabel, USB-, PP- und Aussehensteile, sind anfällige und Verschleißteile und können nicht in den Genuss des “Drei-Garantie”...
-
Seite 37: Reparatur- Und Wartungsaufzeichnungen
Reparatur- und Wartungsaufzeichnungen Um Ihre Garantieerfahrung zu verbessern, sollten Sie Ihr Fahrzeug bei unseren autorisierten Händlern reparieren und warten. Und bitte im untenstehenden Formular eintragen und das Händlersiegel abstempeln. Modell: Rahmennummer: Motor-Nr.: Der 1. Service Datum: Bereich: Der 2. Service Datum: Bereich: Der 3. - Seite 38 Der 7. Service Datum: Bereich: Der 8. Service Datum: Bereich: Der 9. Service Datum: Bereich: Der 10. Service Datum: Bereich: Der 11. Service Datum: Bereich: Der 12. Service Datum: Bereich: Der 13. Service Datum: Bereich: Der 14. Service Datum: Bereich:...
- Seite 39 Der 15. Service Datum: Bereich: Der 16. Service Datum: Bereich: Der 17. Service Datum: Bereich: Der 18. Service Datum: Bereich: Der 19. Service Datum: Bereich: Der 20. Service Datum: Bereich:...
- Seite 40 HORWIN Zentrale Building No. 33-1&3 | Hengsheng Science & Technology Park Beitanghe Rd | Tianning district | Changzhou | Jiangsu phone.: +86 519 68976665 | E-Mail: horwin@horwinglobal.com Europazentrale Kammersdorf 173 | A-2033 Kammersdorf Phone.: +43 2953 2325 | E-Mail: info@horwin.eu www.horwin.eu...
