Inhaltszusammenfassung für STEP LUX

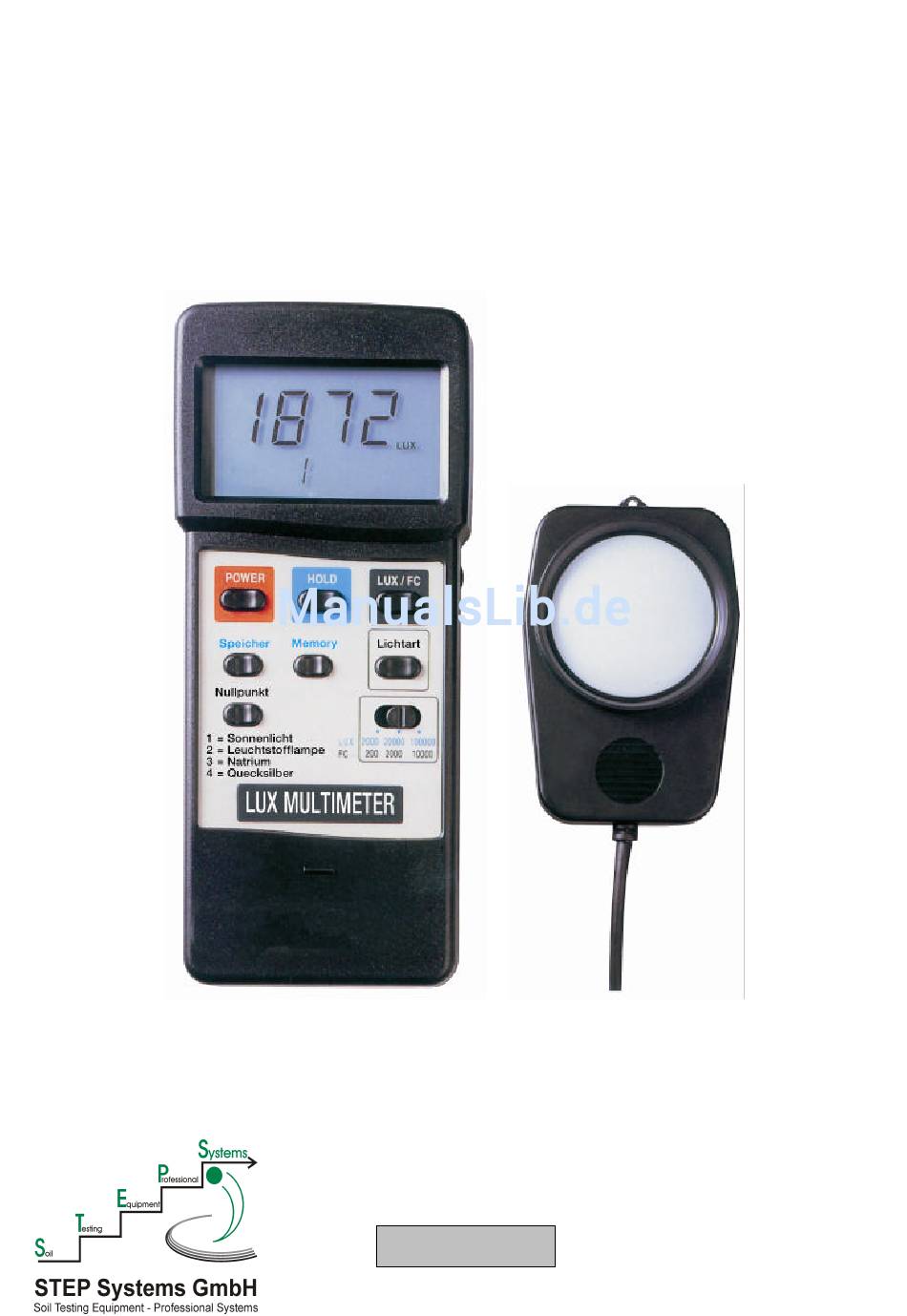

- Seite 1 LUX - Multimeter Bedienungsanleitung STEP Systems GmbH Duisburger Str. 44 Tel: ++49 (0) 911 96 26 05-0 All rights reserved. Fax: ++49 (0) 911 96 26 05-9 Printed in Germany. D-90451 Nürnberg, Germany STEP Systems GmbH 2017 e-mail: info@stepsystems.de www.
-
Seite 2: Inhaltsverzeichnis
Der bestimmungsgemäße Einsatz des Luxmeters umfaßt: • Messen und Anzeigen der Beleuchtungsstärke von verschiedenen Lichtquellen in den Maßeinheiten LUX [lx] oder Foot-Candle LUX [lx] oder Foot-Candle [ft-cd] im Bereich von 0 bis 100000 lx bzw. 0 bis 10000 ft-cd. •... -
Seite 3: Sicherheitshinweise
"einfallende" Licht anders bewertet. Mit der Funktion "HOLD" (=Data-Hold) können Sie sich schnell ändernde Messsignale festhalten / "einfrieren". Mit dem Taster "LUX/FC" wählen Sie die Maßeinheit Lux= lx oder ft-cd = foot candle (=1/10 lx) aus. Zum Funktionsprinzip: das einfallende Licht wird mittels einer empfindlichen Photozelle (=Sensor, lichtempfindlicher Widerstand = LDR) über ein dehnbares Spiralkabel in... -
Seite 4: Bedienungselemente
Messbereichen) und die "Subfunktionen" Record und Recall EIN- und AUS-Taster (Drucktaster) HOLD - Funktionstaster Umschaltung von LUX = lx (= lm/qm) auf ft-cd (FC = FOOT CANDLE = lm/qft.) Aufnahme-Taster für eine Min-Max-Avg-Meßwertaufnahme Recall-Taster zum Abrufen der Min-Werte (=Minimalwerte), Max-Werte (=Maximalwerte) und Avg-Werte (=Average= Mittel- oder Durchschnittswerte) Taster für die Auswahl von vier Bewertungsstufen für vier verschiedene Lichtquellen:... -
Seite 5: Anschluss Des Lichtsensors
Durchführung einer Messung Zur Durchführung einer Messung gehen Sie wie folgt vor: 1. Wählen Sie mit dem Taster "LUX/FC" die gewünschte Masseinheit aus, wobei "LUX" oder lx die aktuelle Maßeinheit in Europa ist. FC steht für ft-cd = Foot-Candle, eine "veraltete"... -
Seite 6: Umgang Mit Der Data-"Hold"-Funktion
(Start der Aufnahme), "Max" (Maximalwert), "Min" (Minimalwert) und "AVG" (Mittelwert). Achtung! Der Mittelwert ist nicht die algebraische Summe von Min-Wert + Max-Wert geteilt durch 2. Die Taster "LIGHT SOURCE", "LUX/FC" und "ZERO" haben während der Messwertaufnahme keine Funktion. 6.5. Auto-Power-Off-Funktion Während der normalen Messung schaltet das Messgerät nach ca. -
Seite 7: Wartung
Ebenso lassen sich auf diese Weise der Einfluss einzelner Beleuchtungskörper und deren Strahlungswinkel an einem beliebigen Punkt einfach ermitteln. Als Anhaltswerte finden Sie in der nachstehenden Tabelle einige optimale Beleuchtungsstärken für typische Umgebungen: Ort, Räumlichkeit Beleuchtungsstärke in Lux [lx] Büro Konferenz-, Empfangsraum 250 bis 750 Schreib- und Zeichenbüro... - Seite 8 5,4 x 10 200 000 19 000 lm = lumen Duisburger Str. 44 D-90451 Nürnberg Tel: ++49 (0) 911 96 26 05-0 All rights reserved. Fax: ++49 (0) 911 96 26 05-9 Printed in Germany. e-mail: info@stepsystems.de STEP Systems GmbH 2017 www.stepsystems.de...
- Seite 9 LUX-Wert-Tabelle...
-
Seite 10: Duisburger Str
Feigenbaum, Gummibaum 1.000 Lux Ficus benjamina Feigenbaum, Gummibaum Duisburger Str. 44 D-90451 Nürnberg Tel: ++49 (0) 911 96 26 05-0 All rights reserved. Fax: ++49 (0) 911 96 26 05-9 Printed in Germany. e-mail: info@stepsystems.de STEP Systems GmbH 2017 www.stepsystems.de... - Seite 11 Zandedeschia aethiopica Calla 600 Lux Zebrina pendula Tradescantie (Schnelläufer) Duisburger Str. 44 D-90451 Nürnberg Tel: ++49 (0) 911 96 26 05-0 All rights reserved. Fax: ++49 (0) 911 96 26 05-9 Printed in Germany. e-mail: info@stepsystems.de STEP Systems GmbH 2017 www.stepsystems.de...
- Seite 12 = wird die Lichtintensität von den Pflanzen nicht mehr ausgenutzt, weil meistens die Wärme den Assimilationsvorgang stört. Durch Schattieren sollten die Luxwerte nicht unter 8.000 Lux herabgesetzt werden. Ausnahme Vermehrungen, hier nicht unter 3.000 - 5.000 Lux. Anhaltswerte in Lux...
