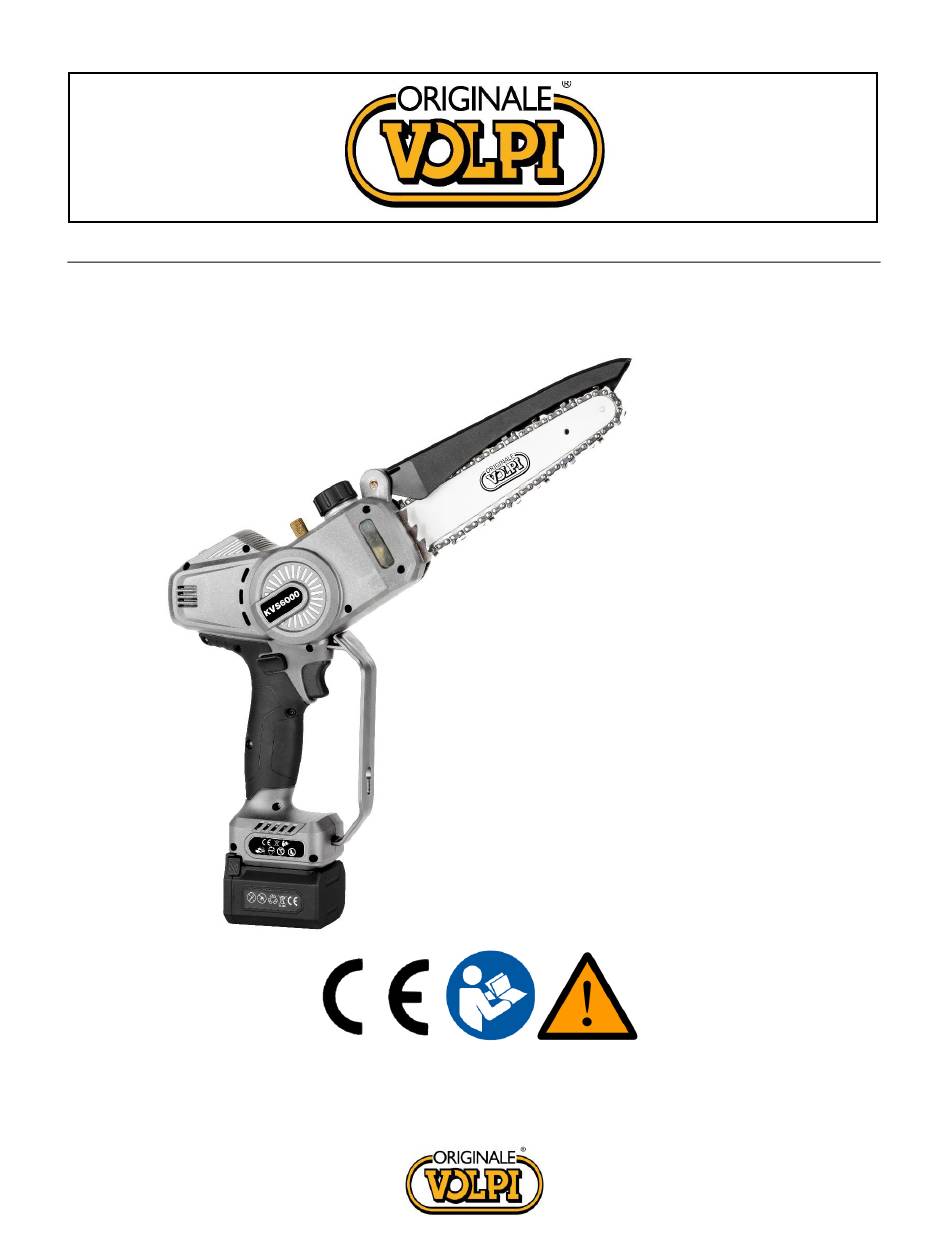

- Seite 1 Davide e Luigi Volpi S.p.A. Via San Rocco, 10 46040 CASALROMANO MN ITALIA Elektronische Säge mit Lithium-Batterie KVS6000 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Übersetzung der Originalanweisungen WARNUNG: LESEN SIE ALLE SEITEN UND ABBILDUNGEN SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL BENUTZEN Index Sicherheitssymbole ........................... 2 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ..............4 Besondere Sicherheitshinweise ......................6 Bestimmungsgemäße Verwendung ....................10 Beschreibung der Merkmale ......................10 Überblick über das Tool ........................ -
Seite 3: Symbole Im Handbuch
1.1. Symbole im Handbuch Gefahrensymbol Schutzhandschuhe tragen Gefahr von Schnittverletzungen oder Schutzbrille tragen schweren Verletzungen Tragen Sie Schutzschuhe Heiße Oberfläche Mit rutschfester Sohle Symbol für Anweisungen Verwenden Sie das Werkzeug nicht bei Regen oder auf nassen Ästen. Lesen Sie die Gebrauchsanweisung sorgfältig durch Nicht über den Hausmüllentsorgen 1.2. -
Seite 4: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Isolationsklasse II Elektrische Geräte, nicht mit dem Hausmüll entsorgen 2. Allgemeine Sicherheitshinweise für Elektrowerkzeuge Warnung! Lesen Sie diese Sicherheitshinweise sorgfältig durch! Die Nichtbeachtung der Sicherheitshinweise kann zu einem elektrischen Schlag und/oder schweren Verletzungen führen. Bewahren Sie alle Sicherheitshinweise zur späteren Verwendung auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug"... -
Seite 5: Warnhinweise Für Die Verwendung Von Werkzeugen
verwenden Sie eine Stromversorgung mit einem FI-Schutzschalter. Die Verwendung eines Differenzialschalters verringert das Risiko eines Stromschlags. 2.3. Warnhinweise für die Verwendung von Werkzeugen • Wer zum ersten Mal eine Kettensäge benutzt, muss die notwendigen Schnittübungen zunächst auf einem Stativ durchführen. •... -
Seite 6: Warnhinweise Für Die Verwendung Von Akkubetriebenen Werkzeugen
der Handhabung des Werkzeugs geschult sind. • Führen Sie die Werkzeugwartung durch. Überprüfen Sie das Werkzeug und die beweglichen Teile. Beschädigte Komponenten können zu Unfällen und Verletzungen führen. Eine ordnungsgemäße Wartung des Werkzeugs kann das Unfallrisiko verringern. • Halten Sie die Kette sauber und ölen Sie sie regelmäßig. Dadurch wird das Werkzeug besser kontrollierbar und das Risiko einer Blockierung des Werkzeugs verringert. -
Seite 7: Weitere Sicherheitsbestimmungen
und bewegen Sie das Werkzeug nicht, während sich die Kette bewegt. Halten Sie jeden Teil Ihres Körpers mindestens 15 cm von der Kette entfernt. Ein vorsichtiger Umgang mit dem Werkzeug kann Verletzungen vermeiden. • Fassen Sie das Werkzeug nur an, wenn die Kette angehalten ist. Schützen Sie die Kette während der Lagerung, um die Verletzungsgefahr zu verringern. -
Seite 8: Richtige Verwendung Des Batterieladegerätes
Schutzbrille verwenden - Tragen Sie keine weite Kleidung oder Schmuck, der sich in beweglichen Teilen verfangen könnte. - Seien Sie aufmerksam, lassen Sie sich nicht ablenken und benutzen Sie den gesunden Menschenverstand, wenn Sie das Gerät benutzen. Verwenden Sie das Gerät nicht, wenn Sie übermüdet sind oder unter dem Einfluss von Drogen, Medikamenten, Alkohol oder anderen Substanzen stehen. - Seite 9 sonst zu Verletzungen kommen kann. • Halten Sie das Ladegerät sauber und halten Sie es von feuchten Umgebungen und Regen fern. Verwenden Sie das Ladegerät nicht im Freien: Schmutz und Wasser können das Ladegerät beschädigen und zu Verletzungen führen. • Das Ladegerät ist für die Verwendung mit Originalbatterien vorgesehen, andernfalls besteht Brand- oder Explosionsgefahr.
-
Seite 10: Anforderungen An Die Werkzeugsicherheit
Lärm- und Vibrationsmessungen: Schalldruckpegel: < 70 dB(A) Maximale Vibration während der Benutzung: < 2,5 m/s 3.6. Anforderungen an die Werkzeugsicherheit Die Kettensäge ist sicher, wenn sie die folgenden Anforderungen erfüllt: 1. Die Kette ist nicht beschädigt 9. Die Schmierung funktioniert einwandfrei 2. -
Seite 11: Überblick Über Das Tool
6. Überblick über das Tool 1) Kette 10) Auslöser 2) Bar 11) Handgriff 3) Schutz der Kette 12) Akku-Gehäuse 4) Öldeckel 13) Handschutz 5) Fettkappe 14) Ritzelabdeckung 6) Anzeige 15) Kontermuttern 7) Schalter zur Einstellung der Kettenspannung 16) Einstellschraube für die Kettenspannung 8) Ein-Aus-Schalter 17) Batterie 9) Sicherheitsabzug... -
Seite 13: Liste Der Komponenten
7. Liste der Komponenten Öffnen Sie die Verpackung sorgfältig und überprüfen Sie alle unten aufgeführten Komponenten: Elektronische Kettensäge Barabdeckung 2 Batterien Kettenölflasche Ladegerät Benutzerhandbuch Werkzeugkasten 7.1. Anzeige Angezeigte Nr. Beschreibung Ein-Aus-Schalter Schalter zur Einstellung des Kettenöls und Anzeige der Betriebszeit S = Teilarbeitszeit - T = Gesamtarbeitszeit Indikator für die Arbeitszeit 10% - 20% = Ölmenge pro Zyklus... - Seite 14 7.2 Anzeigefunktionen und Einstellungen Beschreibung des Displays und der Funktionen der Kettensäge N° Beschreibung Icon Inhalt Funktion Anzeige des Nicht änderbar Batteriestatus Drücken Sie die Taste , bis das Anzeige der Einstellungen Uhrensymbol blinkt, und drücken Sie die Betriebszeit anzeigen Taste , um von der Teilarbeitszeit (S) zur Gesamtarbeitszeit (T) zu wechseln.
-
Seite 15: Technische Daten
Service-Center Kontakt zu einem Falsche Spannung Ausfall des Fahrers Service-Center Laden Sie die Batterie Unterspannung Schwache Batterie Ersetzen Sie die Überspannung Ausfall der Batterie Batterie Automatische Überspannung Softwere Aktivierter Schutz Rückstellung Motorausfall oder Kontakt zu einem Phasenverlust Kabelbruch Service-Center Ersetzen Sie die Geringe Batteriekapazität Ausfall der Batterie Batterie... -
Seite 16: Aufladen Der Batterie
Caricabatteria Versorgungsspannung 100-240V AC, 50-60Hz Ausgangsspannung DC21V Ladestrom 1,4A Ⅱ Schutzklasse Aufladezeit 9. Aufladen der Batterie Setzen Sie den Akku keinen extremen Bedingungen wie hohen Temperaturen oder Stößen aus. Durch den Verlust von Akkumaterial können Verletzungen verursacht werden Trennen Sie den Akku vom Gerät, bevor Sie mit dem Laden beginnen. Stellen Sie sicher, dass der Akku trocken und sauber ist, bevor Sie ihn aufladen. -
Seite 17: Arbeitsumgebung
Überwachen Sie die Ladezeit durch die LED-Anzeige (rotes Licht in der Ladung, grünes Licht am Ende der Ladung). • Trennen Sie die Stecker des Batterieladegeräts von den Batterien, sobald der Ladevorgang abgeschlossen ist. • Stellen Sie sicher, dass der Akku mindestens alle 3 Monate aufgeladen wird, wenn er nicht benutzt wird. -
Seite 18: Frühzeitige Arbeitsverfahren
12. Frühzeitige Arbeitsverfahren Tragen Sie geeignete Handschuhe und Kleidung, bevor Sie dieses Werkzeug benutzen. Überprüfen Sie das Werkzeug vor der Arbeit und vergewissern Sie sich, dass der Schalter richtig funktioniert. Die Kette muss anhalten, wenn der Abzug losgelassen wird. Verwenden Sie die Kettensäge nicht, wenn der Schalter nicht funktioniert. Prüfen Sie, ob die Batteriespannung mit der Spannung des Geräts übereinstimmt. -
Seite 19: Anleitung Zum Schneiden
13. Anleitung zum Schneiden Tragen Sie geeignete Kleidung und Schutzschuhe mit rutschfesten Sohlen. Schutzhandschuhe verwenden Schutzbrille verwenden Gefahr von Schnittverletzungen und schweren Verletzungen Warnung! In besonderen Situationen können die Kette und der Griff hohe Temperaturen erreichen. Es wird empfohlen, die Kettensäge mit Vorsicht und unter Verwendung von Schutzhandschuhen zu handhaben. Warnung! Wenn der zu schneidende Ast unter Spannung steht, kann die Schiene stecken bleiben und der Benutzer die Kontrolle über die Säge verlieren, was zu schweren Verletzungen führen kann. -
Seite 20: Reinigung Und Wartung
• Wenn die Kettensäge 10 Minuten lang nicht benutzt wird, schaltet sie sich automatisch aus. Warnung: Überprüfen Sie bei schwierigen Schnitten den Ladezustand des Akkus sowie die richtige Schärfung und Spannung der Kette. 14. Reinigung und Wartung Werkzeuge, die repariert werden müssen, sollten zum Service-Center gebracht werden. Die Verwendung von Originalteilen gewährleistet den korrekten und sicheren Betrieb des Werkzeugs. - Seite 21 - Halten Sie den Griff und die Belüftungsvorrichtungen des Motors sauber und reinigen Sie das Gerät mit einem Tuch. Verwenden Sie keine Reinigungsmittel zur Reinigung des Geräts, um eine Beschädigung der Oberflächen zu vermeiden. - Reinigen Sie das Gehäuse der Kettensäge mit einem feuchten Tuch. - Entfernen Sie die Schutzabdeckung des Ritzels.
-
Seite 22: Demontage Von Kette Und Schiene
14.2. Demontage von Kette und Schiene • Trennen Sie den Akku von der Kettensäge. • Verwenden Sie den mitgelieferten Inbusschlüssel, um die beiden Sicherungsmuttern ① zu lösen und die Abdeckung ② zu entfernen. • Drehen Sie die Einstellschraube für die Kettenspannung ③ im Uhrzeigersinn heraus, um die Spannung zu lösen. -
Seite 23: Kettenspannung
• Führen Sie die Kette in den Schlitz der Schiene ein. • Montieren Sie den Ritzeldeckel und ziehen Sie die beiden Sicherungsmuttern ① an. 14.4. Kettenspannung Während der Benutzung der Kettensäge überhitzt die Kette und kann sich dehnen. Stellen Sie bei Bedarf die Kettenspannung wie unten angegeben ein. -
Seite 24: Kontrolle Von Ritzel Und Stange
Schrauben Sie die Messingkappe zum Einfetten des Getriebes ab und geben Sie 5-10 g Schmierfett hinzu. Ziehen Sie die Kappe fest. VERWENDEN SIE DAS SPRÜHFETT "VOLPI ORIGINALE", UM DIE HALTBARKEIT UND ZUVERLÄSSIGKEIT IHRER WERKZEUGE ZU GEWÄHRLEISTEN Fragen Sie bei Ihrem Händler danach. -
Seite 25: Lagerung
- Wenn die Tiefe weniger als 1,1 mm beträgt, die Schiene beschädigt oder der Schlitz verformt ist, tauschen Sie die Schiene aus, um Schäden an der Kette und der Kettensäge zu vermeiden. 15. Lagerung Das Wichtigste, was Sie vor der Lagerung Ihrer Kettensäge beachten sollten, ist der Lithium-Ionen-Akku. Vergewissern Sie sich, dass die Batterien vollständig geladen sind. -
Seite 26: Ersatzteile
• Entsorgen Sie die Batterie nicht im Hausmüll, verbrennen Sie sie nicht, tauchen Sie sie nicht in Wasser. Im Falle eines Gas- oder Flüssigkeitsaustritts kann die Batterie Umwelt- und Gesundheitsschäden verursachen. • Bevor Sie die Batterie entsorgen, entladen Sie sie vollständig. Es wird empfohlen, die Pole mit Klebeband abzudecken, um Kurzschlüsse zu vermeiden. -
Seite 27: Fehlersuche
Aktivieren Sie die Garantie für Ihr neues elektronisches Gerät über unsere Website: https://www.volpioriginale.it/registra-il-tuo-prodotto/ Der Käufer muss außerdem eine Kopie des Kaufbelegs (Quittung, Rechnung) und der Garantieregistrierung aufbewahren: eine Kopie dieser Dokumente muss dem Händler oder der Vertragswerkstatt zusammen mit der zu reparierenden Maschine übergeben werden. Bei Fehlen dieser Dokumente gilt die Maschine in jedem Fall als von der Garantie ausgeschlossen. -
Seite 28: Konformitätserklärung
Lesen Sie das Benutzerhandbuch Das Schnittergebnis ist schlecht sorgfältig durch Der Akku ist nicht vollständig Laden Sie die Batterie auf geladen Der Akku ist nicht richtig in den Anschluss des Ladegeräts Setzen Sie den Stecker richtig ein eingesetzt Das Ladegerät ist nicht richtig an Es wird nicht geladen. - Seite 29 Das Unternehmen Davide e Luigi Volpi S.p.A. Via San Rocco, 10 - 46040 Casalromano (MN) ITALIEN ERKLÄRT, DASS DIE MASCHINE Art: Kettensäge KVS6000 Modell: MIT DER EINSCHLÄGIGEN HARMONISIERUNGSVERORDNUNG DER GEMEINSCHAFT IN EINKLANG STEHT: RICHTLINIE 2006/42/CE Maschinenrichtlinie RICHTLINIE 2014/30/UE Elektromagnetische Verträglichkeit...
- Seite 30 Davide e Luigi Volpi S.p.A Via San Rocco, 10 - 46040 Casalromano (MN) Italien www.volpioriginale.it - info@volpioriginale.it YLBKVS6000_5-Liretto d'uso...
