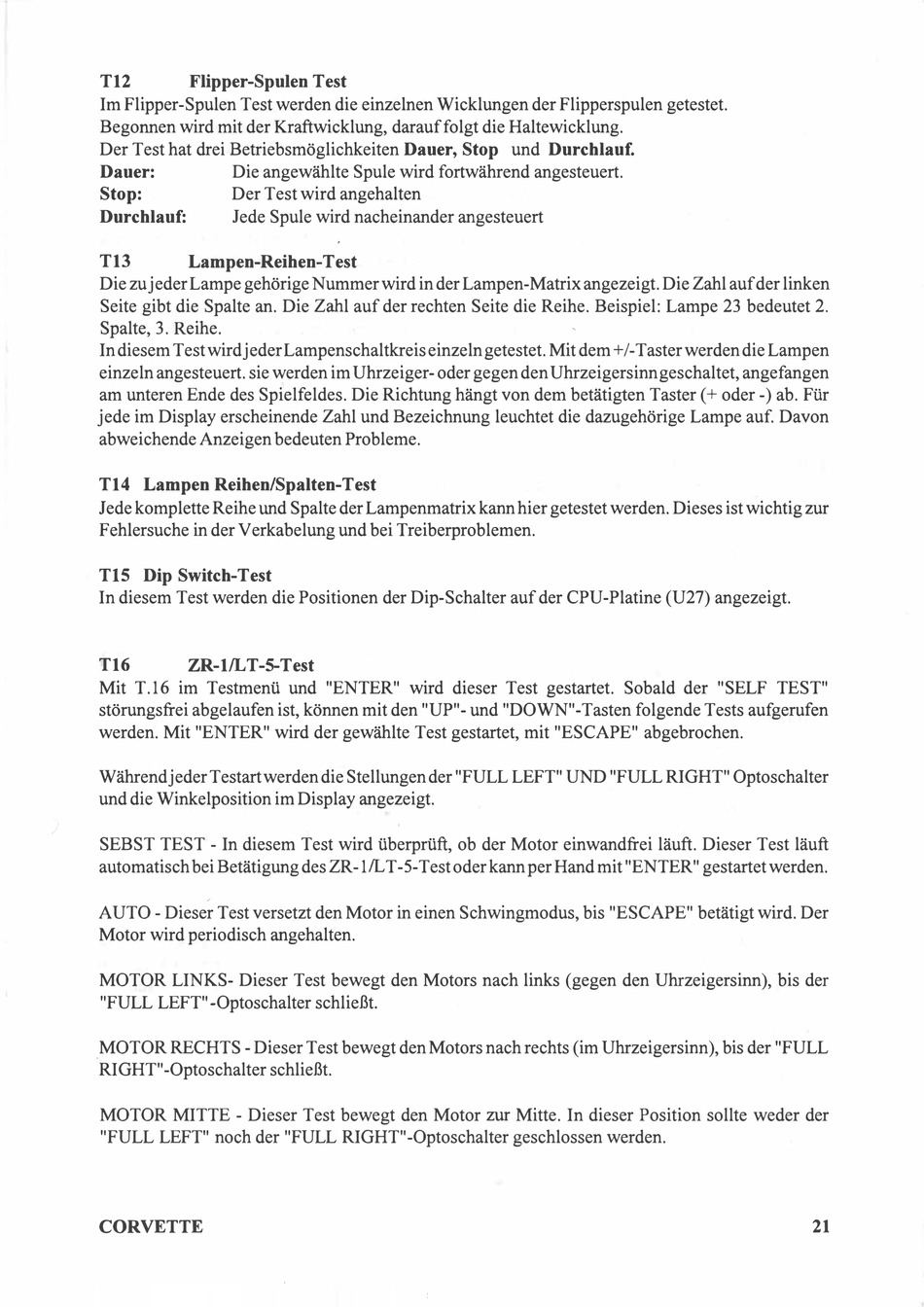

T12
Flipper-Spulen Test
Im Flipper-Spulen Test werden die einzelnen Wicklungen der Flipperspulen getestet.
Begonnen wird mit der Kraftwicklung, darauf folgt die Haltewicklung.
Der Test hat drei Betriebsmöglichkeiten
Die angewählte Spule wird fortwährend angesteuert.
Dauer:
Der Test wird angehalten
Stop:
Durchlauf:
Jede Spule wird nacheinander angesteuert
T13
Lampen-Reihen-Test
Die zu jeder Lampe gehörige Nummer wird in der Lampen-Matrix angezeigt. Die Zahl auf der linken
Seite gibt die Spalte an. Die Zahl auf der rechten Seite die Reihe. Beispiel: Lampe 23 bedeutet 2.
Spalte, 3. Reihe.
In diesem Test wird jeder Lampenschaltkreis einzeln getestet. Mit dem+/-Taster werden die Lampen
einzeln angesteuert. sie werden im Uhrzeiger- oder gegen den Uhrzeigersinn geschaltet, angefangen
am unteren Ende des Spielfeldes. Die Richtung hängt von dem betätigten Taster ( + oder -) ab. Für
jede im Display erscheinende Zahl und Bezeichnung leuchtet die dazugehörige Lampe auf. Davon
abweichende Anzeigen bedeuten Probleme.
T14 Lampen Reihen/Spalten-Test
Jede komplette Reihe und Spalte der Lampenmatrix kann hier getestet werden. Dieses ist wichtig zur
Fehlersuche in der Verkabelung und bei Treiberproblemen.
T15 Dip Switch-Test
In diesem Test werden die Positionen der Dip-Schalter auf der CPU-Platine (U27) angezeigt.
T16
ZR-1/LT-5-Test
Mit T. 1 6 im Testmenü und "ENTER" wird dieser Test gestartet. Sobald der "SELF TEST"
störungsfrei abgelaufen ist, können mit den "UP"- und "DOWN"-Tasten folgende Tests aufgerufen
werden. Mit "ENTER" wird der gewählte Test gestartet, mit "ESCAPE" abgebrochen.
Während jeder Testart werden die Stellungen der "FULL LEFT" UND "FULL RI GHT" Optoschalter
und die Winkelposition im Display angezeigt.
SEBST TEST - In diesem Test wird überprüft, ob der Motor einwandfrei läuft. Dieser Test läuft
automatisch bei Betätigung des ZR- 1
,
AUTO - Dieser Test versetzt den Motor in einen Schwingmodus, bis "ESCAPE" betätigt wird. Der
Motor wird periodisch angehalten.
MOTOR LINKS- Dieser Test bewegt den Motors nach links (gegen den Uhrzeigersinn), bis der
"FULL LEFT" -Optoschalter schließt.
MOTOR RECHTS - Dieser Test bewegt den Motors nach rechts (im Uhrzeigersinn), bis der "FULL
RI GHT" -Optoschalter schließt.
MOTOR MITTE - Dieser Test bewegt den Motor
"FULL LEFT" noch der "FULL RIGHT" -Optoschalter geschlossen werden.
CORVETTE
Dauer, Stop
und
T-5-Test oder kann per Hand mit "ENTER" gestartet werden.
/L
Mitte. In dieser Position sollte weder der
zur
Durchlauf.
21
