Aus- / Einschalten
Der GXW-15 kann direkt am Gerät, per Fernbedienung oder vollautomatisch eingeschaltet
werden. Der Einschaltvorgang läuft wie folgt ab:
Gedrückte Menütaste am Gerät / Einschalt-Taste auf der FB / Anliegendes Signal > Displayanzeige zeigt
ON
2 Sekunden lang
> dann 5 Sekunden lang den aktiven Eingang, z.B.
aktiven Preset für 3 Sekunden, z.B.
Punkt in der Mitte des Displays).
Nach 10 Minuten ohne Audiosignal schaltet das Gerät in den Standby-Modus. Wenn Sie die
Ein/Aus-Taste auf der Fernbedienung drücken wird auch in den Standby-Modus geschaltet.
In beiden Fällen zeigt das Display 10 sec lang
Grundeinstellungen zum Betrieb an einem AV-Verstärker / Receiver
Verbinden Sie den Subwoofer-Ausgang Ihres AV-Verstärkers mit einen max. 10m langen
Cinch-Kabel mit dem LFE Eingang des Subwoofers. Falls Sie einen weiteren Subwoofer
betreiben möchten kann dieser am LFE Ausgang angeschlossen werden.
Durch den Anschluss am LFE Eingang wird der Tiefpassfilter des GXW-15 umgangen und
der AV-Verstärker ist für die Signalaufbereitung verantwortlich. Für weiterführende
Informationen schauen Sie bitte in die Bedienungsanleitung Ihres AV-Verstärkers. Als grobe
Richtlinie sollte der Tiefpass passend zur unteren Grenzfrequenz Ihrer Hauptlautsprecher
gewählt werden (siehe auch die Tabelle auf Seite 11).
Bevor Sie die Einrichtungsprozedur gemäß der Angaben in der Bedienungsanleitung Ihres AV-
Verstärkers starten sind die folgenden Schritte durchzuführen:
•
Starten Sie die LEO Raumakustikoptimierung (Seite 9)
•
Stellen Sie die Lautstärke des GXW-15 auf 0dB (Seite 5/ 6)
•
Stellen Sie die Phase auf 0 (Seite 11)
•
Stellen Sie den EQ auf OFF (Seite 12)
•
Stellen Sie LEO auf ON (Seite 13). LEO schaltet sich nach der Kalibrierung autom. ein.
Nachdem
Sie
diese
Einstellungen
Einrichtungsprozedur des AV-Verstärkers starten. Weitere Anpassungen an den Raum oder
persönliche Vorlieben können danach über die Einstellung des Equalizer (EQ)
vorgenommen werden. Desweiteren wird empfohlen,
Komponenten Ihr System aufgebaut ist, die Einstellungen der Einrichtungsprozedur mit
unseren Empfehlungen zu vergleichen. Zögern Sie nicht Ihre AV Geräte danach
einzustellen, möglicherweise gefällt Ihnen das Ergebnis besser.
LEO
TM
und Listening Environment Optimizer
TM
sind Handelsmarken von D2Audio
LEO
TM
und D2Audio sind eingetragene Warenmarken der Intersil Corporation
8
Bedienungsanleitung GXW-15
Owners Manual
LFE
1
> schließlich die Standardanzeige (ein einzelner
OFF
und erlischt danach.
vorgenommen
haben
können
je nachdem aus welchen
®
.
Grundeinstellungen bei 2-Kanal Stereobetrieb (L & R)
Die Stereoeingänge können benutzt werden falls Sie einen 2-Kanal-Verstärker oder einen
Verstärker ohne eigenen Subwoofer-Ausgang (LFE) betreiben. Verbinden Sie einen Line-
Pegel-Ausgang Ihres Verstärkers (z.B. Pre-Amp-Out) mittels eines Stereo-Cinchkabels mit
den Buchsen Line L & R am Subwoofer.
> dann den
Stellen Sie Ihren Verstärker auf niedrige Lautstärke ein und richten Sie den Subwoofer
gemäß der nachfolgenden Anleitung ein bevor Sie Musik oder Testtöne wiedergeben .
•
Starten Sie die LEO Raumakustikoptimierung (Seite 9)
•
Stellen Sie die Lautstärke des GXW-15 auf 0db (Seite 5 / 6)
•
Stellen Sie LFE nach der Leistungsfähigkeit der Hauptlautsprecher ein (Seite 11)
•
Stellen Sie Phase auf 0 (Seite 11)
•
Stellen Sie EQ auf OFF (Seite 12)
•
Stellen Sie LEO auf ON (Seite 13)
Kalibrierung der LEO Raumakustikoptimierung starten
Bevor die Raumakustikoptimierung arbeiten kann müssen diverse Parameter für Ihren Raum
errechnet werden. Gehen Sie wie folgt vor und schauen Sie auf Seite 13 nach wie LEO ein- und
ausgeschaltet wird nachdem die Parameter Ihres Raumes berechnet worden sind.
1.
Stecken Sie das mitgelieferte Mikrofon mit dem Klinkenstecker in die dafür vorgesehene
Buchse neben der Menütaste an der Oberkante des Subwoofers.
Sie
die
2.
Platzieren Sie das Mikrofon am Sitzplatz auf Höhe Ihrer Ohren.
HINWEIS: Stellen Sie sicher, dass sich dabei keine Hindernisse zwischen GXW-15 und Mikrofon
befinden, abgesehen von denen die zur Raumausstattung gehören.
Drücken Sie die Taste "Cal" auf der Fernbedienung 3 Sekunden lang. Wenn die
3.
Messung beginnt zeigt das Display "
4.
Am Ende der Kalibrierung zeigt das Display die Standardanzeige (einzelner roter Punkt
in der Displaymitte). Die LEO Funktion wird automatisch aktiviert.
LEO
TM
und Listening Environment Optimizer
LEO
TM
und D2Audio sind eingetragene Warenmarken der Intersil Corporation

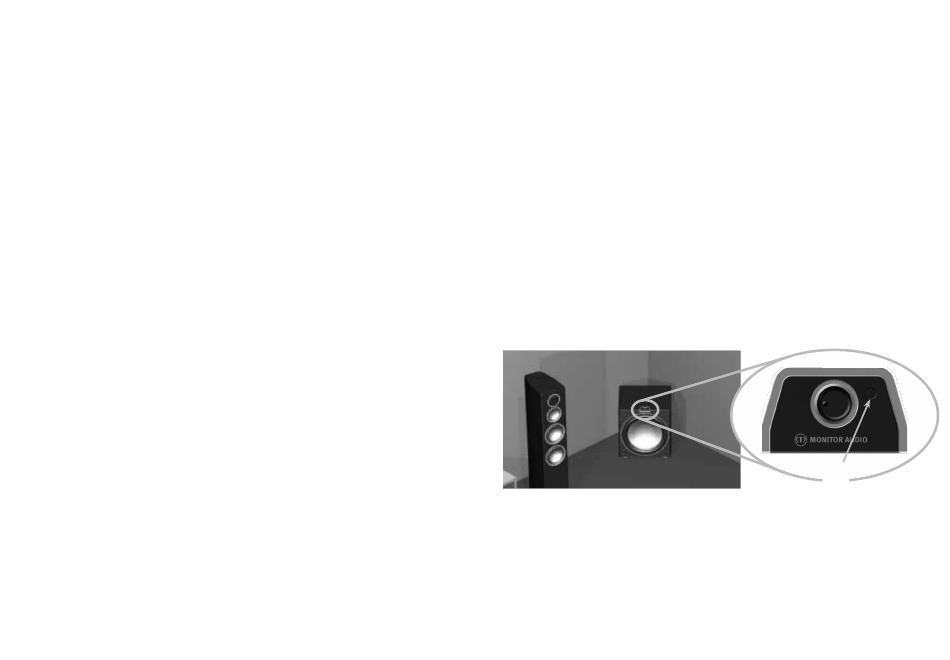

Mikrofonbuchse
" und Sie hören einen Testton.
CAL
TM
sind Handelsmarken von D2Audio
®
.
