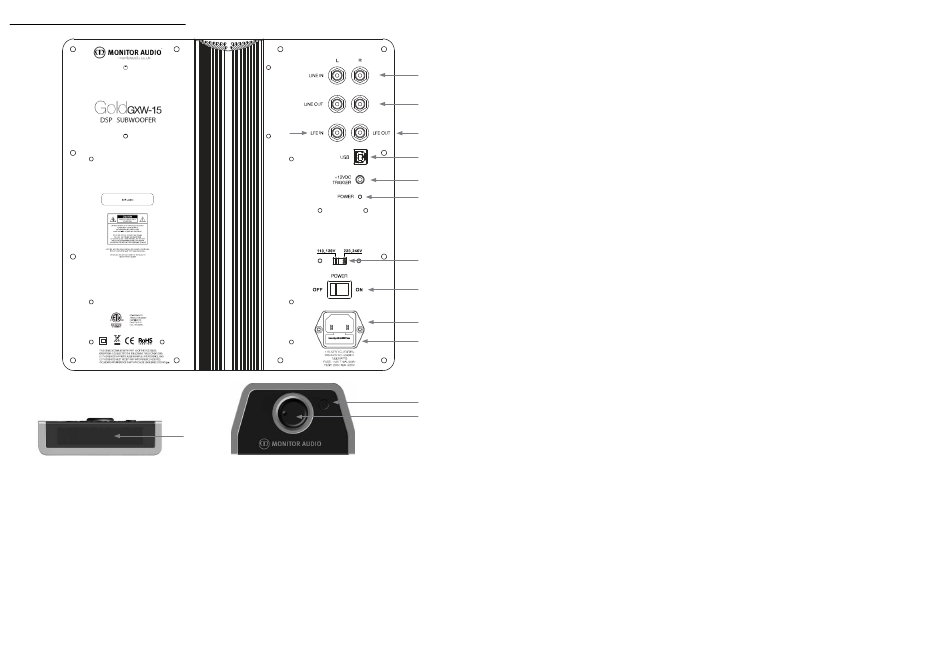

Anschlußplatte und Display
1.
Cincheingänge (Stereo links & rechts) für Linepegel
Eingänge zum Anschluss eines 2-Kanal / Stereo Systems. Die Verbindung sollte durch ein
Paar qualitativ hochwertige Signalkabel zum Vorverstärkerausgang z.B. eines Verstärkers
hergestellt werden. Der GSX-15 wählt automatisch den Stereo- oder LFE-Eingang. Letzterer
hat Vorrang falls gleichzeitig ein LFE und Stereosignal anliegt. Hinweis: Die Länge der
Verbindungskabel sollten 10m nicht überschreiten um mögliche Interferenzen durch andere
Geräte zu vermeiden.
2.
Cinchausgänge (Stereo links & rechts) mit Linepegel
Durchgangsbuchsen zum Verketten weiterer Subwoofer mit dem GXW-15 (Daisy Chain). Diese
Ausgänge reichen das Eingangssignal ohne irgendeine Filterung durch.
4
Bedienungsanleitung GXW-15
3
11
3.
LFE Eingang (Cinch)
Dieser Eingang wird bei Anschluss des GXW-15 an einen AV-Verstärker / Receiver benutzt. Hier wird die
Frequenzweiche aus dem Menü bzw. Setup nicht benutzt, da der angeschlossene AV-Prozessor schon
für eine entsprechende Tiefpassfilterung sorgt. Siehe auch die Tabelle zur Frequenzweiche auf Seite 11.
Der GSX-15 wählt automatisch zwischen LFE- und Stereoeingang.
1
4.
LFE Ausgang (Cinch)
Durchgangsbuchsen zum Verketten weiterer Subwoofer mit dem GXW-15 (Daisy Chain). Diese
Ausgänge reichen das Eingangssignal ohne irgendeine Filterung durch.
2
5.
USB Anschluss
4
6.
12 Volt Triggeranschluss ~ Innerer Pin = +12V Gleichspannung.
Für die externe Einschaltsteuerung durch einen AV Verstärker / Receiver (2m Steuerkabel sind
5
im Lieferumfang). Der AV-Receiver schaltet den GXW-15 per 12V-Signal ein (aus dem
Standby). Dies erlaubt ein zeitgenaueres Ein-/Ausschalten als die Auto On/Off Steuerung
6
und ist zudem energieeffizienter. Die Standby-Taste der Fernbedienung funktioniert bei
angelegter 12V-Trigger-Spannung nicht.
7
7.
Power LED
Die LED leuchtet bei vorhandener Netzspannung und eingeschaltetem Gerät. Bei rot
leuchtender LED befindet sich der GXW-15 im Standby-Modus und wartet auf ein Audiosignal, einen
Befehl von der Fernbedienung, der Einschalttaste am Gerät oder ein 12V-Triggersignal. Eine grün
leuchtende LED zeigt ein einsatzbereites Gerät an, mit einem einzelnen roten Punkt in der
8
Displayanzeige.
8.
Netzspannungsschalter
9
Dieser wird im Werk für das Auslieferungsland voreingestellt. NICHT verstellen !
9.
Netzschalter
10
Dieser Schalter trennt das Gerät komplett vom Netz (OFF-Stellung). In ON/Auto-Stellung schaltet
sich das Gerät ein sobald ein Eingangssignal erkannt oder die Power-Taste auf der
10a
Fernbedienung oder am Gerät gedrückt wird. 10min nachdem das Quellsignal verstummt schaltet
das Gerät zurück in den Standby-Modus. Alternativ wird bei Nutzung des 12V-Triggers geschaltet
wenn der Verstärker ein- oder ausgeschaltet wird.
10. Netzeingangsbuchse und primäre Sicherung
12
Der GXW-15 hat eine Buchse für ein Kaltgerätekabel zum Anschluss an das Stromnetz. Benutzen
Sie AUSSCHLIESSLICH das beigelegte IEC-Kabel. Der untere Teil der Buchse nimmt die
13
primäre Sicherung auf. Falls eine Sicherung im Betrieb durchbrennen sollte befindet sich ein Ersatz im
Sicherungshalter. Wenn Sie die Sicherung austauschen möchten, entfernen Sie die Netzleitung und hebeln
Sie vorsichtig die Originalsicherung aus der Halterung unter der Kaltgerätebuchse. Falls die Sicherung
wiederum durchbrennt wenden Sie sich an eine authorisierte Servicestelle. Versuchen Sie NICHT weiter
neue Sicherungen einzusetzen, da dies das Verstärkermodul beschädigen könnte.
11. Displayanzeige
Die Standardanzeige zeigt einen einzelnen Punkt in der Mitte des Displays. Während des
Einschaltvorgangs wird ein Zyklus durchlaufen der den aktiven Eingang und Preset-Speicher
anzeigt. Siehe auch Seite 10 für weiterführende Details zum Menüsystem.
12. LEO Mikrofoneingang
Zur Anpassung des Subwoofers an die Raumakustik. Siehe auch Seite 9.
13. Menütaste und Drehregler
Zur direkten Kontrolle ohne Fernbedienung. Hier lässt sich durch Drehen des Reglers die Lautstärke
direkt einstellen, ein Druck ruft das Menüsystem auf. (Siehe auch Seite 10).
*LEO
TM
und Listening Environment Optimizer
D2Audio
®
. LEO
TM
& D2Audio sind eingetragene Warenzeichen der Intersil
Corporation
zur Aktualisierung der GXW-15 Firmware.
TM
s i n d W a r e n z e i c h e n v o n
