Montage
Montage der Frontschiene
Verbindung Schlitzdurchlass

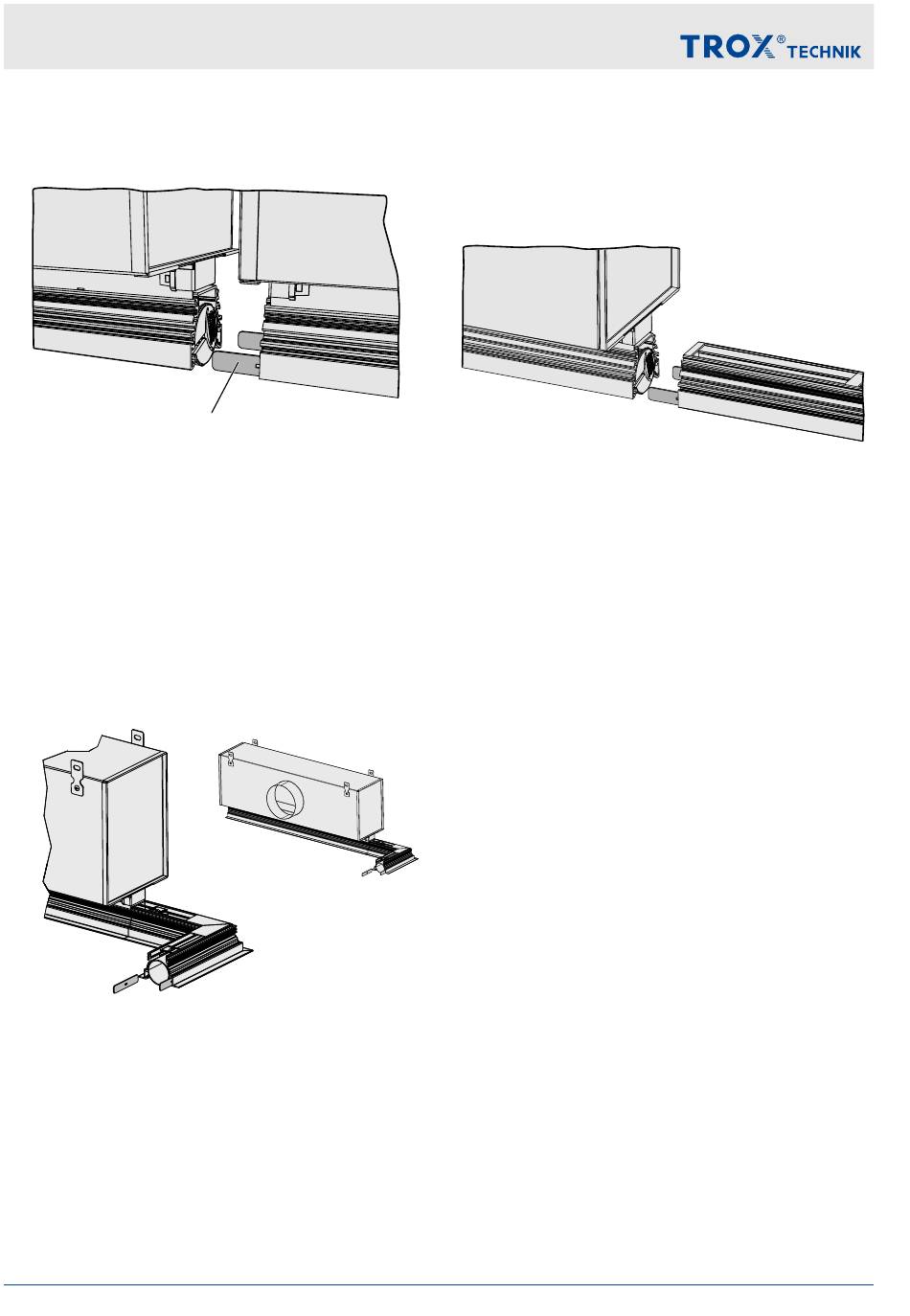

Abb. 6: Montage von Schlitzdurchlässen
Bei einer Bandverlegung von Schlitzdurchlässen
wird das Fluchten der Frontschienen durch Ein-
setzen der mitgelieferten Verbinder (Abb. 6/1)
erreicht.
Die Verbinder (jeweils 2 Stück pro Schiene) werden
einseitig vormontiert und danach bis zur Hälfte in
die andere Frontschiene eingeschoben.
Verbindung Eckstück CS
Abb. 7: Montage Eckstück CS
Die Befestigung des Eckstückes erfolgt bauseitig.
Das Eckstück wird mit den beigelegten Verbindern
(jeweils 2 Stück pro Eckstück) an der Frontschiene
positioniert. Die Verbinder werden einseitig vormon-
tiert und danach bis zur Hälfte in die Frontschiene
eingeschoben.
6
①
Luftdurchlässe Schlitzdurchlässe PURELINE18
Verbindung Überströmschiene CD und
Blindschiene BD
Abb. 8: Montage Überströmschiene CD und
Blindschiene BD
Die Befestigung der Überström- bzw. Blindschiene
erfolgt bauseitig. Die beigelegten Verbinder (jeweils
2 Stück pro Frontschiene) dienen zur Positionierung
und Ausrichtung der Überström- bzw. Blindschiene.
Die Verbinder werden bauseits einseitig vormon-
tiert und danach bis zur Hälfte in die andere Front-
schiene eingeschoben.
