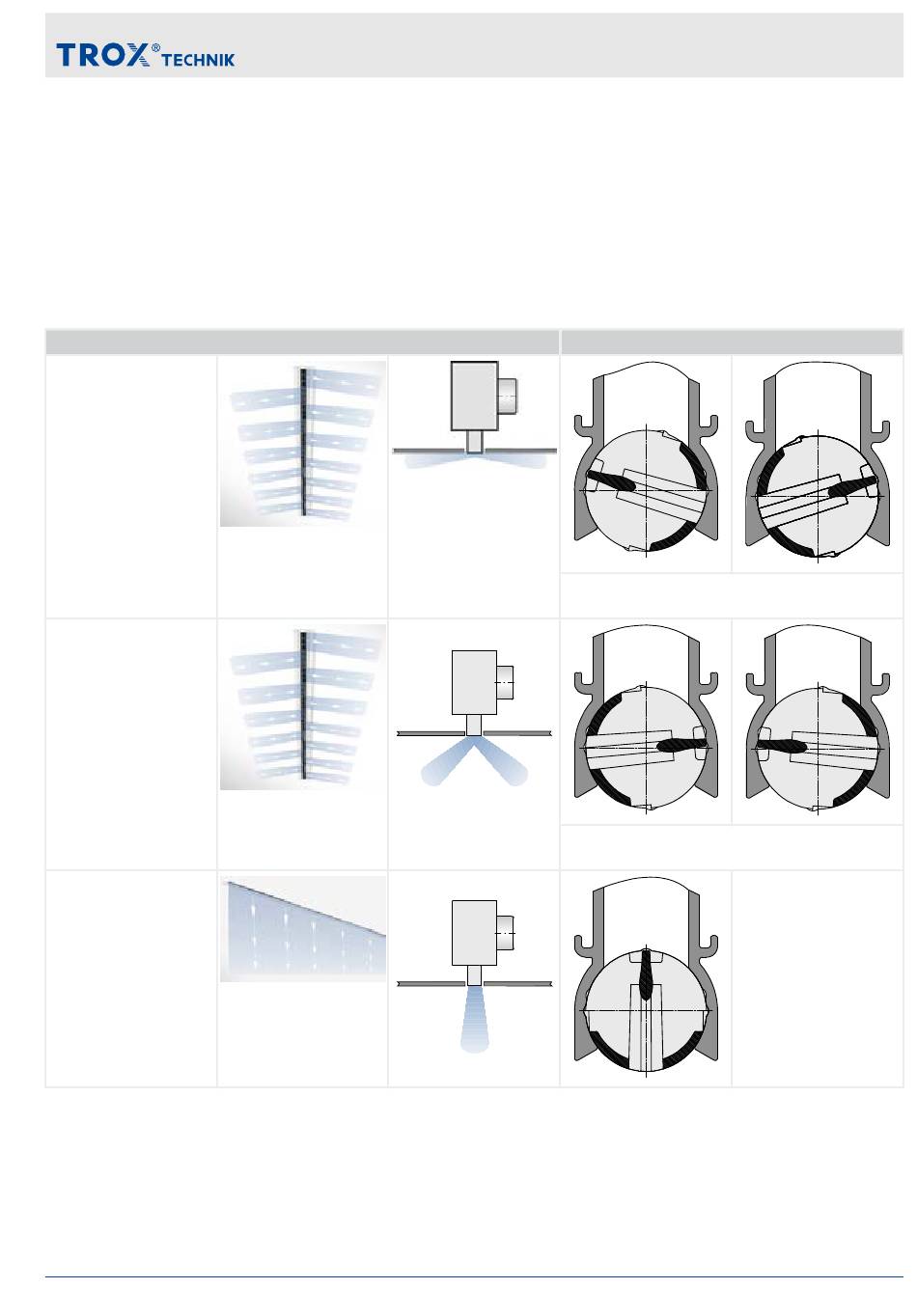

Einstellung der Luftströmung
Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einstellung der Luftleitele-
mente.
Falls eine Verstellung der Luftleitelemente erfolgen soll, empfehlen wir die Luftleitelemente mittels Lamel-
leneinstellschlüssel einzustellen.
Luftströmung Deckeneinbau
Strömungsrichtung
Horizontale, wechsel-
seitige Strömung
Schräge, wechselsei-
tige Strömung
Vertikale Strömung
Luftdurchlässe Schlitzdurchlässe PURELINE18
Einstellung der Luftströmung
Einstellung Luftleitelemente
Luftleitelement abwechselnd links und rechts
eingestellt
Luftleitelement abwechselnd links und rechts
eingestellt
15
