Frontschiene DF – Einbau in geschlossene Decke mit Klemmfederbefestigung
Hinweis: nur für Frontdurchlässe mit Randverbreiterung B00!

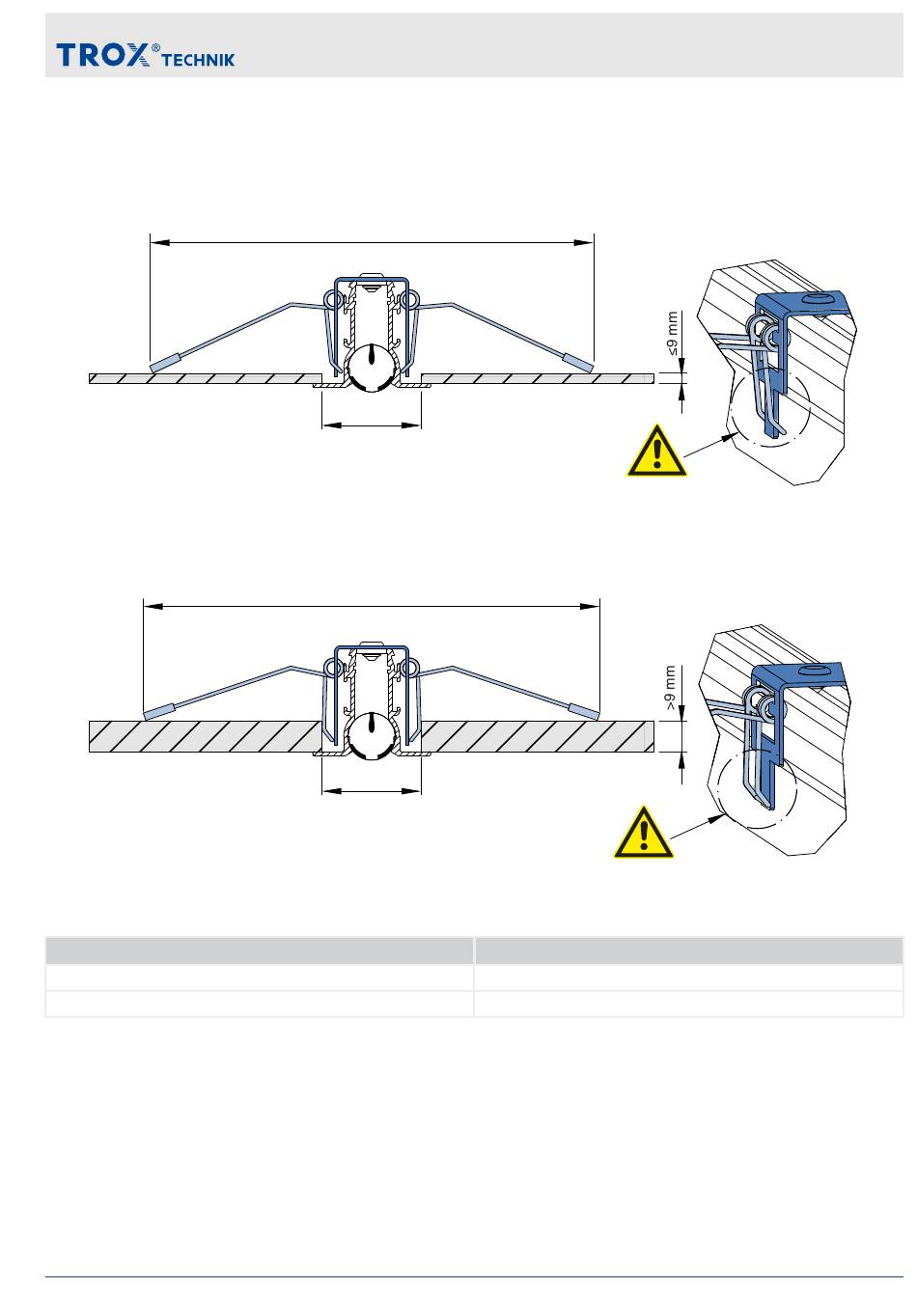

Abb. 17: Lage der Feder, Deckendicke bis 9 mm
Abb. 18: Lage der Feder, Deckendicke größer 9 mm
PL18-1-*-DF
PL18-2-*-DF
Ymₐₓ
P-6
Ymₐₓ
P-6
Variante
Luftdurchlässe Schlitzdurchlässe PURELINE18
Montage
Y
max
148
165
11
