penggerak sesuai dengan gambar berikut ini.
6.6)

Fungsi kontrol pembuka-penutup-otomatis

Modul fungsi pembuka-penutup-otomatis dijual oleh INGUN tanpa sistem kontrol dan panel
kontrol. INGUN menyediakan desain referensi untuk sistem kontrol dan panel kontrol dalam
bentuk diagram sirkuit. Diagram sirkuit ini memiliki tombol berikut untuk penggunaan pembuka-
penutup-otomatis. (Informasi selengkapnya dapat Anda temukan dalam manual teknis untuk
MAxxxx.)
Panel kontrol pembuka-penutup-otomatis
6.7)

Pemeriksaan

1) Masukkan modul elektronik yang akan diuji pada posisi yang benar
2) Tutup adaptor uji
3) Mulai pengujian dan tunggu hingga selesai
4 Buka adaptor uji
5) Keluarkan modul elektronik yang diuji.
7)

Pemeliharaan

PERINGATAN
Kontak pin memiliki tegangan listrik berbahaya pada > 25 VAC dan > 60 VDC!
©
INGUN tidak menjamin dokumentasi ini bebas dari kesalahan dan perubahan teknis dapat

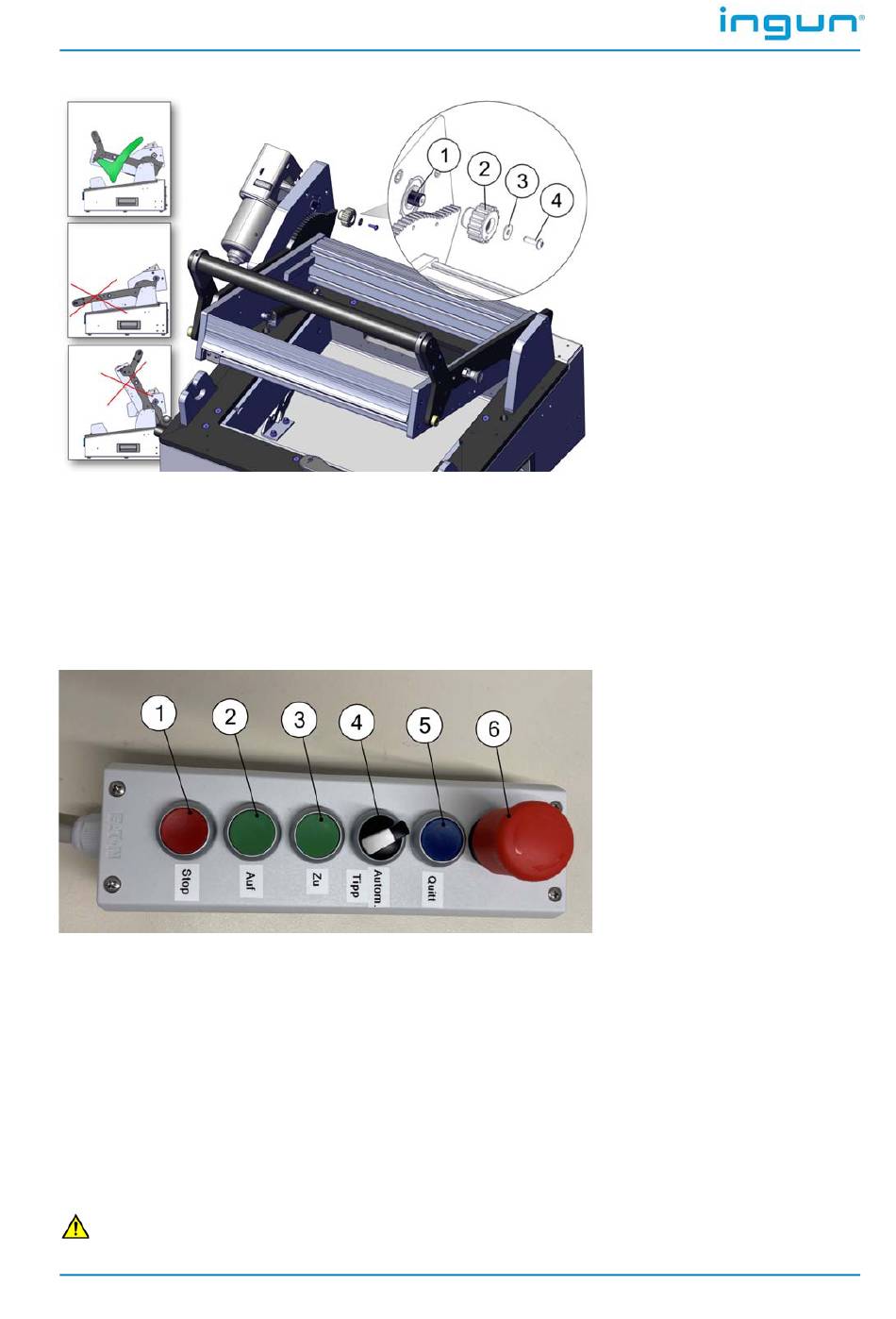

Lepaskan gir
S
ENGATAN LISTRIK BERBAHAYA
1) Shaft mesin dengan gerigi
2) Gir
3) Washer
4) Sekrup untuk gir
1) Stop
2) Membuka unit penggerak
3) Menutup unit penggerak
4) Tombol mode operasi -
operasi otomatis - mode
operasi inching
5) Konfirmasi (setelah stop
darurat atau stop dari
strip sakelar)
6) Stop darurat
!
