Einbauanleitung
Prüfen Sie das Zubehör
Din rall 105mm Befestigungsteile für Hutschienen
Stromwandler
02
Nr.1 Installation
M4*30 Schraubensatz
Sicherstellen, dass der DLB auf der
Schiene verschoben werden kann
Wand
DIN-Schiene
Stanze
Wand
zurück
+ +
Satz M4*30
Erweiterungsschrauben
DLB
zur ü
Einbauanleitung

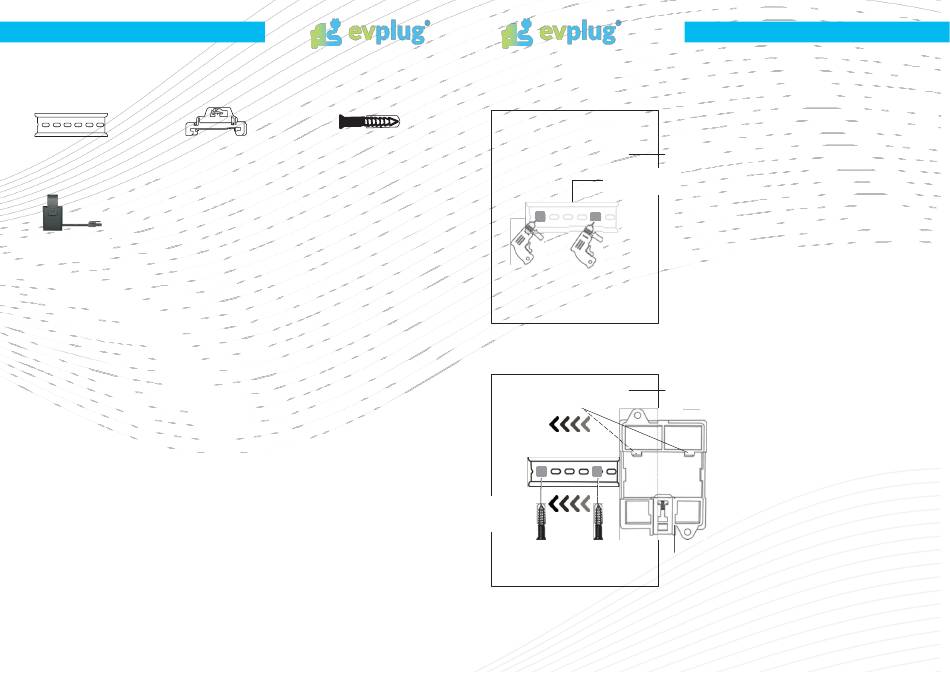

Schritt 1
Legen Sie die Schiene
waagerecht an die Wand,
um das Loch
anzuzeichnen. Legen Sie
die Schiene waagerecht
und zeichnen Sie das Loch
an. Bohren Sie die Löcher
mit einer elektrischen
Bohrmaschine.
Schritt 2
Befestigen Sie die Führungsschiene mit einem
Satz M4*30 Dehnschrauben und klemmen Sie
dann die Nut auf der Rückseite des DLB-Kastens
an die Führungsschiene. Achten Sie darauf, dass
der Schlitz auf der Rückseite des DLB-Kastens mit
der Höhe der Schiene übereinstimmt. Schieben
Sie den DLB-Kasten, um die Nut an der Schiene zu
befestigen.
