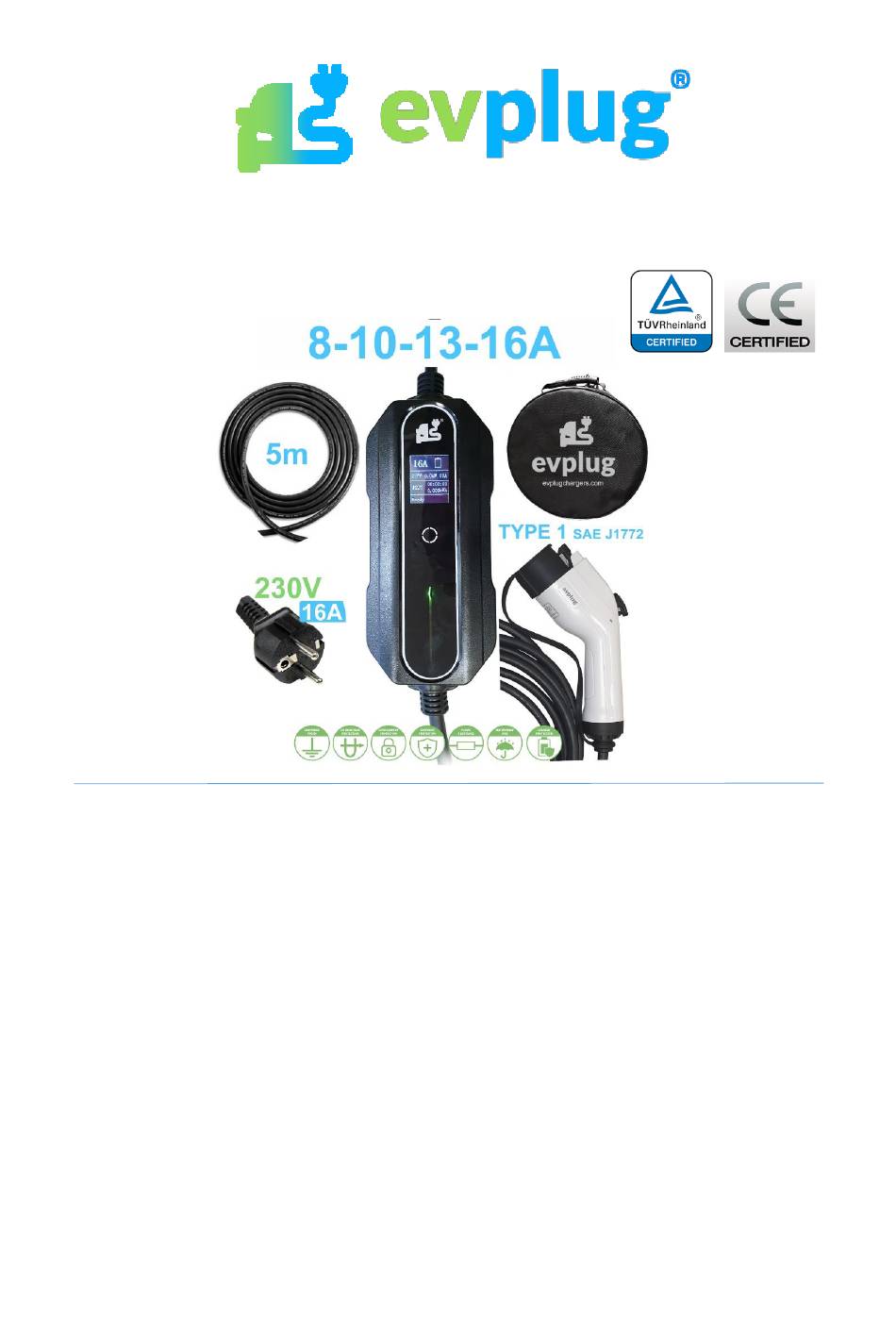

evplug EV30001 Handbuch

Handbuch für tragbare EV-Ladegeräte
3.6kW PN. EV30001
Eigenschaften
Ladestecker entsprechen dem SAE J1772
Standard.
Steuerbox entspricht dem Steuerprinzip SAE
J1772.
Hervorragende Schutzleistung
Schutzart IP55-Arbeitsbedingung.
Betriebstemperatur: -30 ° C bis + 50 ° C.
Nennspannung: 230V
Strom einstellbarer Bereich: 8A-10A-13A-16A
Kabellänge: 5M schwarzes Farbkabel
Fahrzeugseitiger Anschluss: Typ 1
Netzteilstecker: Schuko-Stecker
HMI: LED-Anzeige + Bildschirm + Taste drücken
Feuerfeste Gummischale: UL94V-0
Mechanische Eigenschaften
Mechanische Lebensdauer: Einstecken /
Herausziehen ohne Last> 10000-mal
Einwirkung äußerer Kräfte: Kann einen Sturz von
1 m und einen Überlauf des 2T-Fahrzeugs
Page | 1 User manual for evplug charger 3.6 kW PN. EV30001
ermöglichen
Elektrische Leistung
Nennstrom und Nennspannung: 250 V AC 16A
﹒ Isolationswiderstand:> 1000 MΩ (DC500 V)
﹒Terminaltemperaturanstieg: <50K
﹒Kontaktimpedanz: 0,5 mΩ max
Control Box Funktion
.Leckageschutz (Neustart wiederherstellen).
.Überspannungs-Unterspannungsschutz
(selbstprüfende Wiederherstellung).
.Blitzschutz.
.Überstromschutz.
.Überhitzungsschutz.
Ladekabel
Spezifikation: 3G2,5 mm² + 0,5 mm²
