Anschließen - HBM P2VA1 Kurzanleitung

P2VA1/DA2510
2 Anschließen

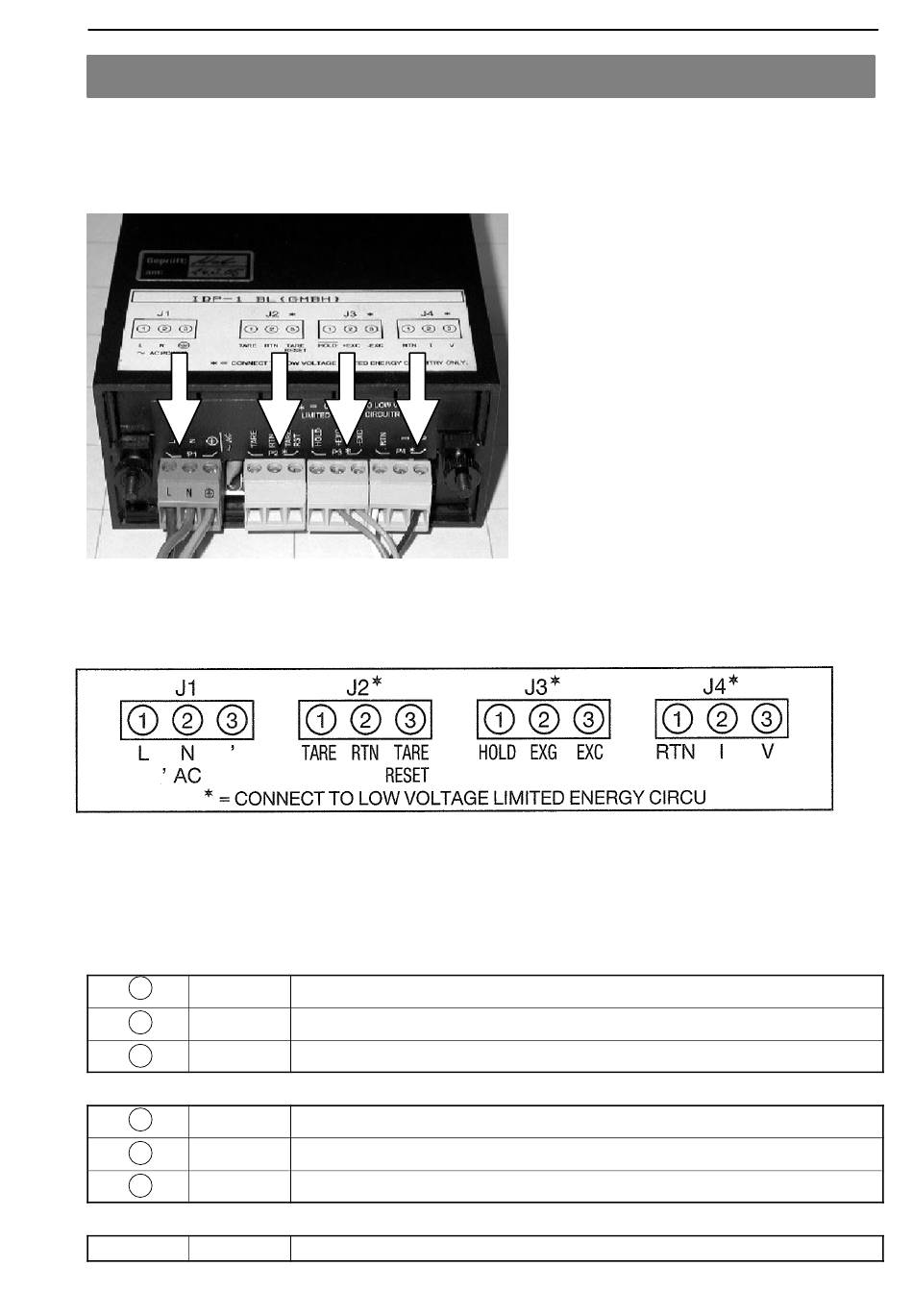

Der Druckaufnehmer wird mit dem mitgelieferten Anschlusskabel an die
Klemmen auf der Rückseite des DA2510 angeschlossen.
Zuordnung der Steckklemmenbezeichnung (Aufkleber Gerätedeckel) zu den
Klemmen auf der Rückseite:
Anschluss P2VA1 mit Ausgang 0,5 ... 10 V
J3- 1 -
J3- braun
2
J3- blau
3
J4- weiss
1
J4- -
2
J4- schwarz
3
- grau
A2130-2.1 de/en
Versorgungsspannung +24V
Versorgungsspannung 0 V
Ausgang 0 V
Ausgang 0,5 ... 10 V
TEDS wird nicht verwendet
