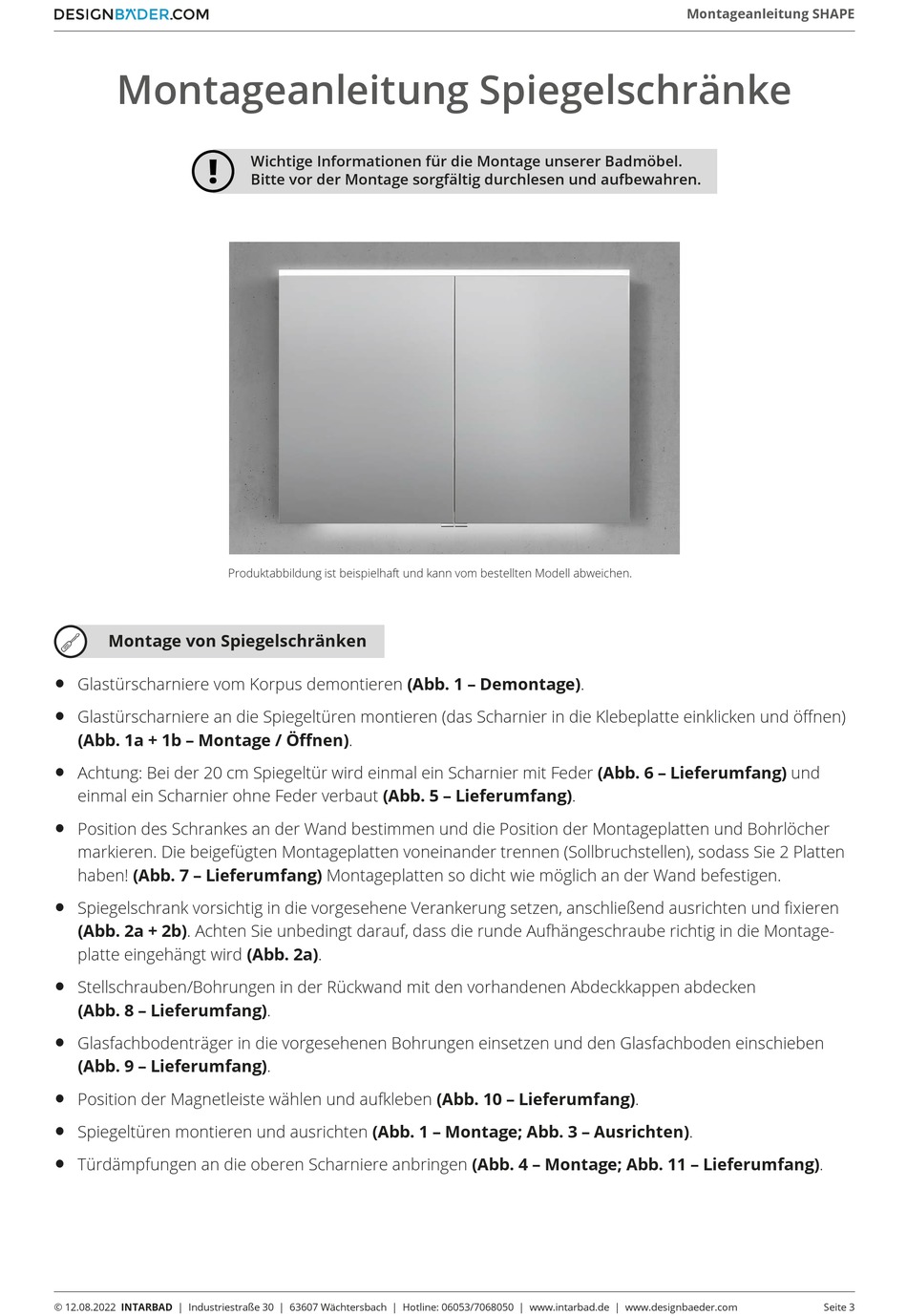

Montageanleitung Spiegelschränke
!
Montage von Spiegelschränken
Glastürscharniere vom Korpus demontieren (Abb. 1 – Demontage).
Glastürscharniere an die Spiegeltüren montieren (das Scharnier in die Klebeplatte einklicken und öffnen)
(Abb. 1a + 1b – Montage / Öffnen).
Achtung: Bei der 20 cm Spiegeltür wird einmal ein Scharnier mit Feder (Abb. 6 – Lieferumfang) und
einmal ein Scharnier ohne Feder verbaut (Abb. 5 – Lieferumfang).
Position des Schrankes an der Wand bestimmen und die Position der Montageplatten und Bohrlöcher
markieren. Die beigefügten Montageplatten voneinander trennen (Sollbruchstellen), sodass Sie 2 Platten
haben! (Abb. 7 – Lieferumfang) Montageplatten so dicht wie möglich an der Wand befestigen.
Spiegelschrank vorsichtig in die vorgesehene Verankerung setzen, anschließend ausrichten und fixieren
(Abb. 2a + 2b). Achten Sie unbedingt darauf, dass die runde Aufhängeschraube richtig in die Montage-
platte eingehängt wird (Abb. 2a).
Stellschrauben/Bohrungen in der Rückwand mit den vorhandenen Abdeckkappen abdecken
(Abb. 8 – Lieferumfang).
Glasfachbodenträger in die vorgesehenen Bohrungen einsetzen und den Glasfachboden einschieben
(Abb. 9 – Lieferumfang).
Position der Magnetleiste wählen und aufkleben (Abb. 10 – Lieferumfang).
Spiegeltüren montieren und ausrichten (Abb. 1 – Montage; Abb. 3 – Ausrichten).
Türdämpfungen an die oberen Scharniere anbringen (Abb. 4 – Montage; Abb. 11 – Lieferumfang).
© 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com
Wichtige Informationen für die Montage unserer Badmöbel.
Bitte vor der Montage sorgfältig durchlesen und aufbewahren.
Produktabbildung ist beispielhaft und kann vom bestellten Modell abweichen.
Montageanleitung SHAPE
Seite 3
