Waschtisch + Waschtischunterschrank
!
Produktabbildung ist beispielhaft und kann vom bestellten Modell abweichen.
Montage von Waschtischen + Unterschränken
Waschtisch durch einen qualifizierten Fachmann montieren lassen.
Auszüge vom Korpus demontieren / aushängen (Abb.1).
Position des WT-Unterschrankes an der Wand bestimmen und die Position der Montageplatten und
Bohrlöcher markieren. Montageplatten so dicht wie möglich an der Wand befestigen (Abb. 5 und
Abb. 6 – Lieferumfang).
Abdeckkappen vom Schrankaufhänger an beiden Seiten abnehmen (Abb. 7 – Lieferumfang).
WT-Unterschrank vorsichtig auf die Montageplatten setzen und anschließend die Höhe und Tiefe
ausrichten (Abb. 5).
Die zusätzlichen Montagewinkel (bei Unterschränken ab 120 cm breite) an die Wand anschrauben
(Abb. 5).
Schrankaufhänger mit den vorhandenen Abdeckkappen abdecken (Abb. 7 – Lieferumfang).
Waschtisch zur Wand und an allen Stellen, in die das Wasser eindringen kann mit Silikon abdichten
(transparent und lösungsmittelfrei – nicht im Lieferumfang vorhanden) (Abb. 6).
Auszüge montieren / einhängen und falls nötig ausrichten (Abb. 2 / Abb. 3).
Griffe / Griffleiste mit den mitgelieferten Schrauben montieren (Abb. 8 – Lieferumfang).
Bei Modellen mit Push to Open Funktion kann die Frontspalteneinstellung und die Auswurfkraft einge-
stellt werden (Abb. 4).
© 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com

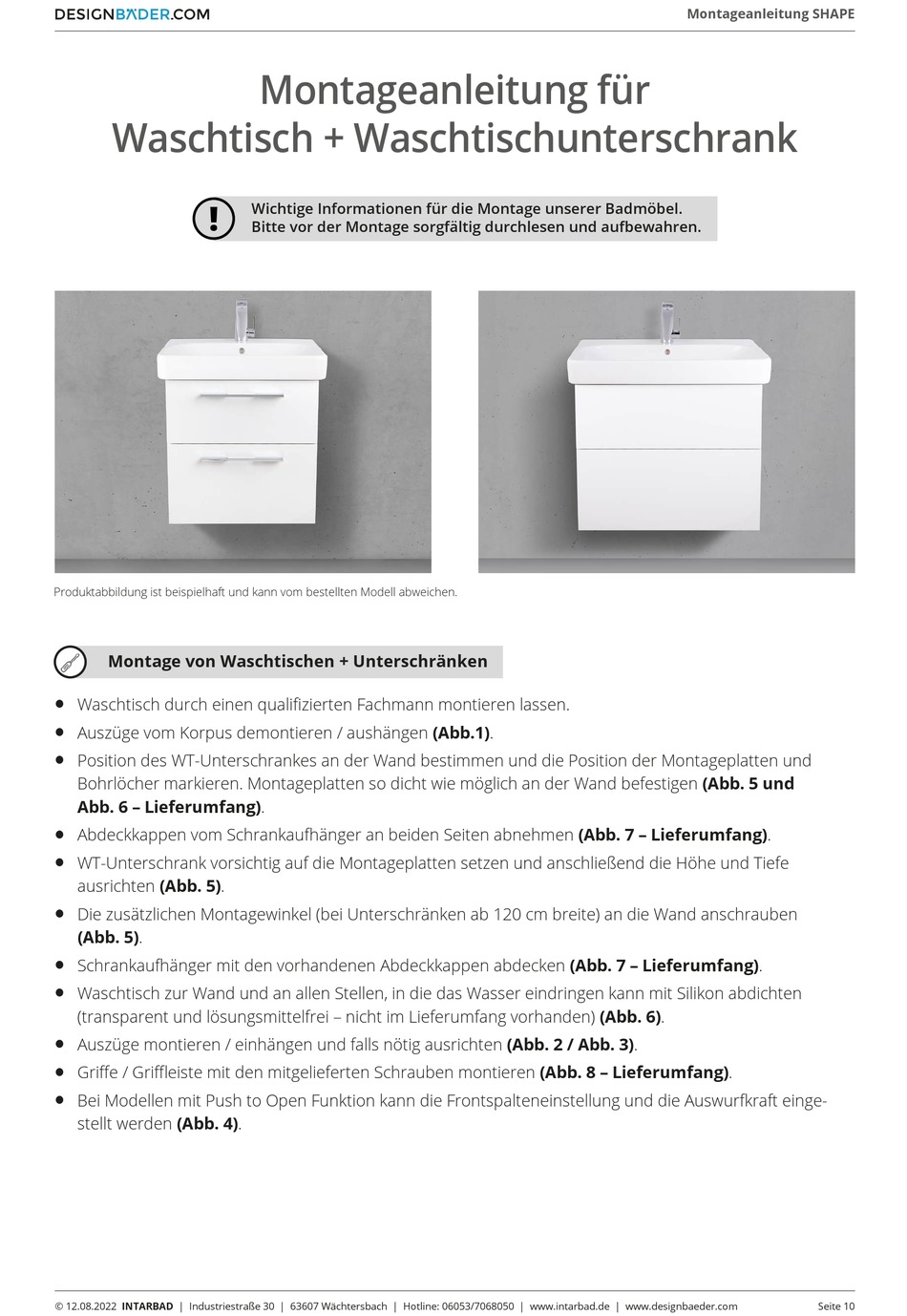

Montageanleitung für
Wichtige Informationen für die Montage unserer Badmöbel.
Bitte vor der Montage sorgfältig durchlesen und aufbewahren.
Montageanleitung SHAPE
Seite 10
