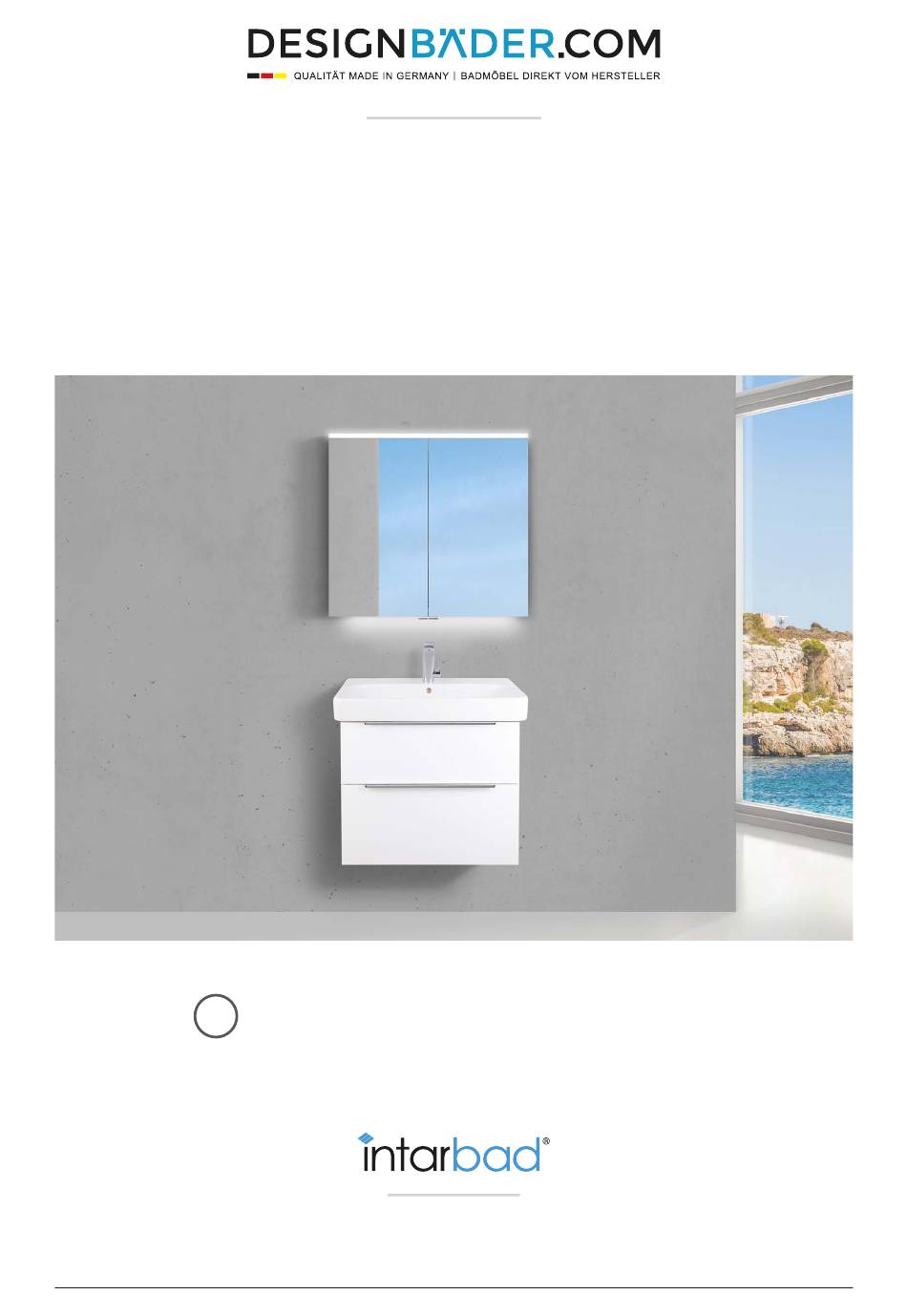

Montageanleitung SHAPE
!
Wichtige Informationen für die Montage unserer Badmöbel.
Bitte vor der Montage sorgfältig durchlesen und aufbewahren.
© 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com
Seite 1
Werbung
Verwandte Anleitungen für INTARBAD SHAPE
Inhaltszusammenfassung für INTARBAD SHAPE
- Seite 1 Montageanleitung SHAPE Wichtige Informationen für die Montage unserer Badmöbel. Bitte vor der Montage sorgfältig durchlesen und aufbewahren. © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 1...
-
Seite 2: Sicherheitshinweise
Spiegelschränke/Lichtspiegel mit Elektroinstallation müssen einen Mindest- abstand von 60 cm zu Badewanne bzw. Dusche aufweisen. Montagereihenfolge Spiegelschrank / Lichtspiegel Waschtisch WT-Unterschrank © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 2... - Seite 3 Spiegeltüren montieren und ausrichten (Abb. 1 – Montage; Abb. 3 – Ausrichten). Türdämpfungen an die oberen Scharniere anbringen (Abb. 4 – Montage; Abb. 11 – Lieferumfang). © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 3...
- Seite 4 Position des Vergrößerungsspiegels wählen und aufkleben. Wir empfehlen die Innenseite einer Spiegeltür (Abb. 14 – Lieferumfang). Bitte achten Sie darauf, dass der Vergrößerungsspiegel nicht auf die Höhe vom Glasfachboden angebracht wird. © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 4...
- Seite 5 Abb. 1 Demontage und Montage von Glastürscharnieren Abb. 1a Demontage Abb. 1b Montage / Öffnen Abb. 1c Montage Spiegeltür Abb. 2 Schrankaufhänger Spiegelschrank © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 5...
- Seite 6 Schrankaufhänger mit Montageschiene links rechts Abb. 2b Justieren von Schrankaufhängern Höhenverstellung Tiefenverstellung Fixierung an der Montageplatte Linksdrehung – nach unten Rechtsdrehung – nach oben © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 6...
- Seite 7 Montageanleitung SHAPE Montageanleitung Spiegelschränke Abb. 3 Einstellung von Scharnieren Einstellung rechts / links Höheneinstellung Tiefeneinstellung Abb. 4 Montage von Glastürdämpfung und Abdeckkappe © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 7...
- Seite 8 Abb. 12 Abb. 11 Pro Tür 1 Abdeckkappe Pro Tür 1 Türdämpfung für das Scharnier ohne (graue Abdeckkappe + Türdämpfung graue Aufsatzteil) © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 8...
- Seite 9 2 Dübel 8 mm 2 Dübel 8 mm © 03-12-2018 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | Kollektion © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 9...
- Seite 10 Griffe / Griffleiste mit den mitgelieferten Schrauben montieren (Abb. 8 – Lieferumfang). Bei Modellen mit Push to Open Funktion kann die Frontspalteneinstellung und die Auswurfkraft einge- stellt werden (Abb. 4). © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 10...
- Seite 11 Korpusschienen ausziehen und den Auszug in den WT-Unterschrank ganz Auszug aufsetzen. einschieben und andrücken bis ein „Klick” zu hören ist – arretiert auto- matisch. © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 11...
- Seite 12 3c. Dies an beiden Seiten der Schubladen- zarge vornehmen. Anschließend die obere Schraube wieder festziehen und die Stell- schrauben mit den vorhandenen Abdeck- kappen (Abb. 12 Lieferumfang) abdecken. © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 12...
- Seite 13 1. Leicht | 2. Mittel | 3. Schwer 1. Leicht | 2. Mittel | 3. Schwer Abb. 4 | Demontage und Montage von Türscharnieren © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 13 Demontage...
- Seite 14 Montageanleitung Waschtischunterschränke Abb. 5 Montage und Einstellung der Schrankaufhänger WT-Unterschran Montage Einstellung Tiefeneinstellung Höheneinstellung Abb. 6 Waschtisch-Montage / Abdichten zur Wand mit Silikon © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 14...
- Seite 15 Stellschrauben 2-4 Schrauben (je 2 Stück pro Auszug) © 03.12.2018 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | Grass-Ausführung © 12.08.2022 INTARBAD | Industriestraße 30 | 63607 Wächtersbach | Hotline: 06053/7068050 | www.intarbad.de | www.designbaeder.com Seite 15...
