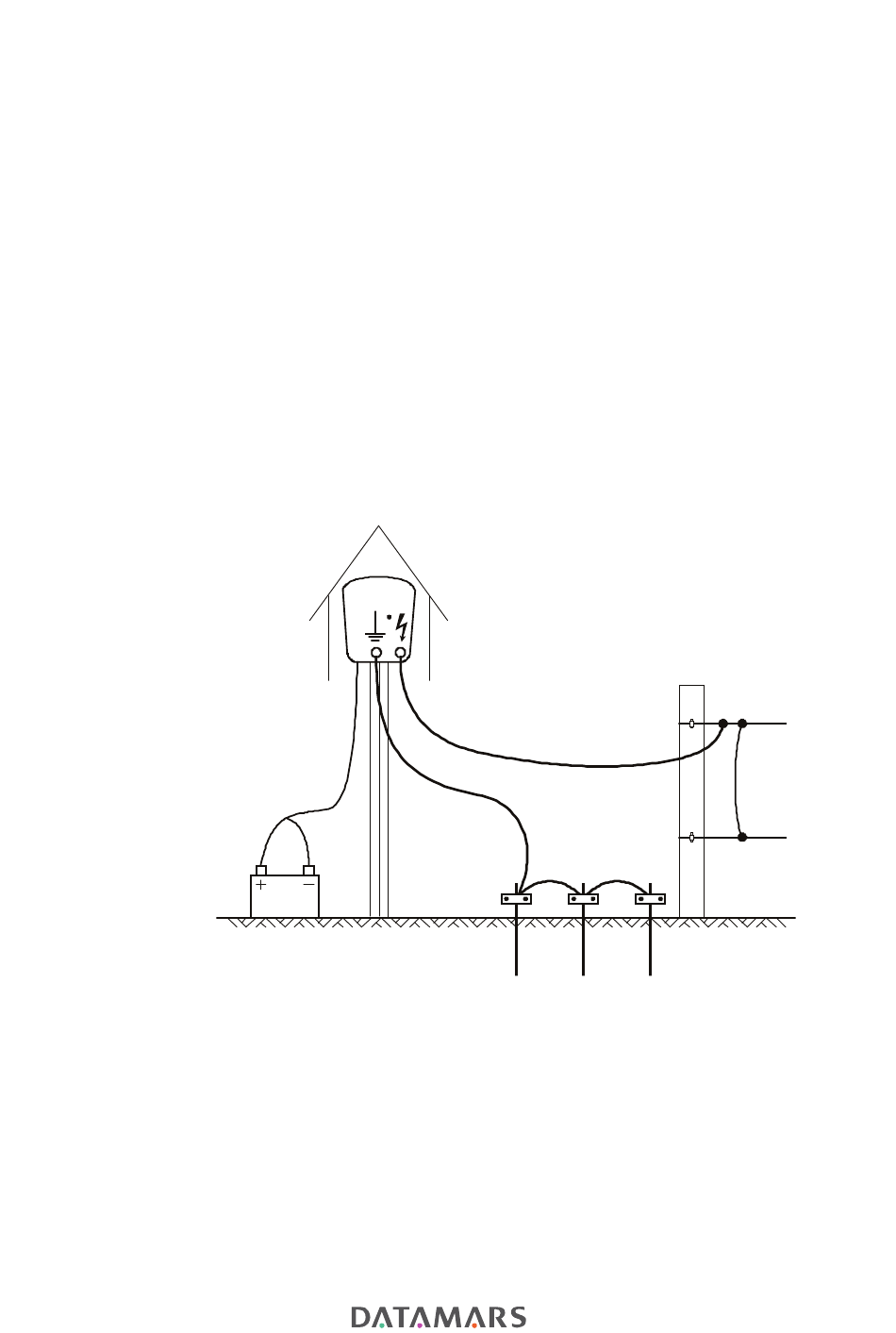

Het elektro-afrasteringsapparaat aansluiten op de
afrastering
1 Sluit de aardeaansluiting afrastering (groen) op een afzonderlijk aardingssysteem
aan dat minstens 10 m van andere aardingssystemen verwijderd is.
2 Sluit de uitgangsklem voor de afrastering (rood) op de afrastering aan.
3 Sluit het elektro-afrasteringsapparaat met gebruikmaking van de batterijdraden
op een 12 V batterij aan. Bevestig de + (rode) clip aan de positieve batterijklem,
en de – (zwarte) clip aan de negatieve klem.
4 Breng beschermende omkastingen om de batterij en het elektro-
afrasteringsapparaat aan om schade door het vee en door slecht weer te
voorkomen.
Batterijbehuizing
128
Rood Zwart
Behuizing van het
elektro-
afrasteringsapparaat
Geïsoleerde
ondergrondse
afrasteringsdraad
