Peugeot 1007
MOCSRR0AC011 cm 124
MOCSRR0AL007 cm 124
componenti:
2 - L1110
2 - L1110/3
4 - RC1500/60
6 - RCVM6X9Q
2 - RCVM6X13Q
4 - RC20200026
4 - RCRD6Q
1 - RCBR5
! ! !

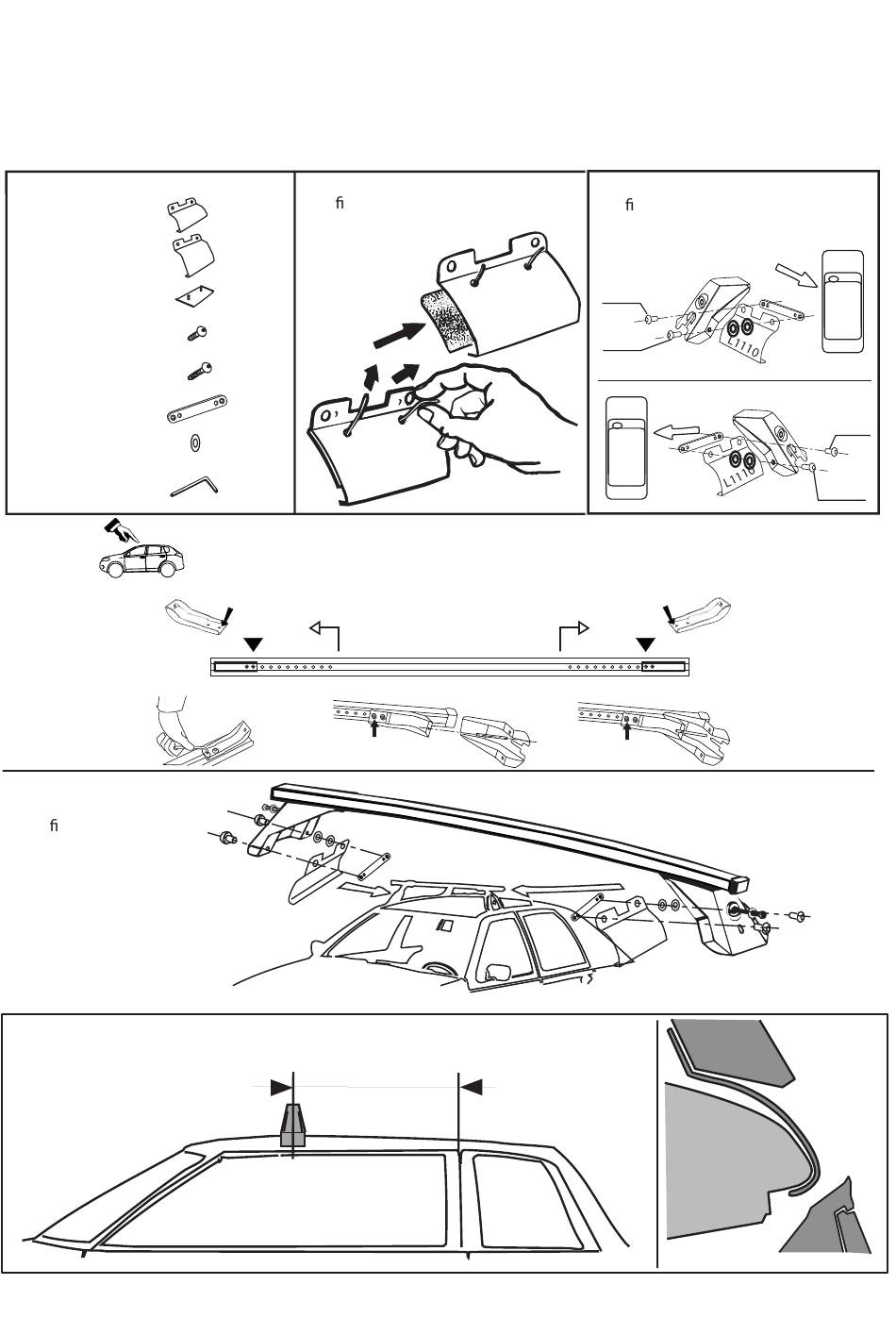

I-montare la
barra anteriore.
GB- t the front bar.
E- ajustar la
barra frontal.
modello 2005
I-montare le guarnizioni
GB- t the gaskets
E- montar las juntas
9 mm
13 mm
MOCSRR0AC011 cm 124
MOCSRR0AL007 cm 124
10
12 11 10 9 8 7 6 5 4 3 2 1
4 Nm
L1110
cm 75
L1110
anteriore, avant, front,
vorne, delantera
MOCSKT 039
I-montare gli attacchi anteriori
GB- t the front clamps
E- ajustar las pletinas delanteras .
9mm
13mm
10
1 2 3 4 5 6 7 8 9 10 11 12
9mm
13mm
L1110
Werbung
Verwandte Anleitungen für Modula MOCSRR0AC011
Inhaltszusammenfassung für Modula MOCSRR0AC011
- Seite 1 MOCSKT 039 Peugeot 1007 modello 2005 MOCSRR0AC011 cm 124 MOCSRR0AL007 cm 124 I-montare le guarnizioni componenti: I-montare gli attacchi anteriori GB- t the gaskets GB- t the front clamps E- montar las juntas E- ajustar las pletinas delanteras . 2 - L1110...
- Seite 2 MOCSKT 039 I-montare gli attacchi posteriori MOCSRR0AC011 cm 124 ! ! ! E- ajustar las pletinas Traseras MOCSRR0AL007 cm 124 posteriore, arriere, rear, hinten, trasera 12 11 10 9 8 7 6 5 4 3 2 1 1 2 3 4 5 6 7 8 9 10 11 12...
