Anleitung zum Schleifen und Abziehen

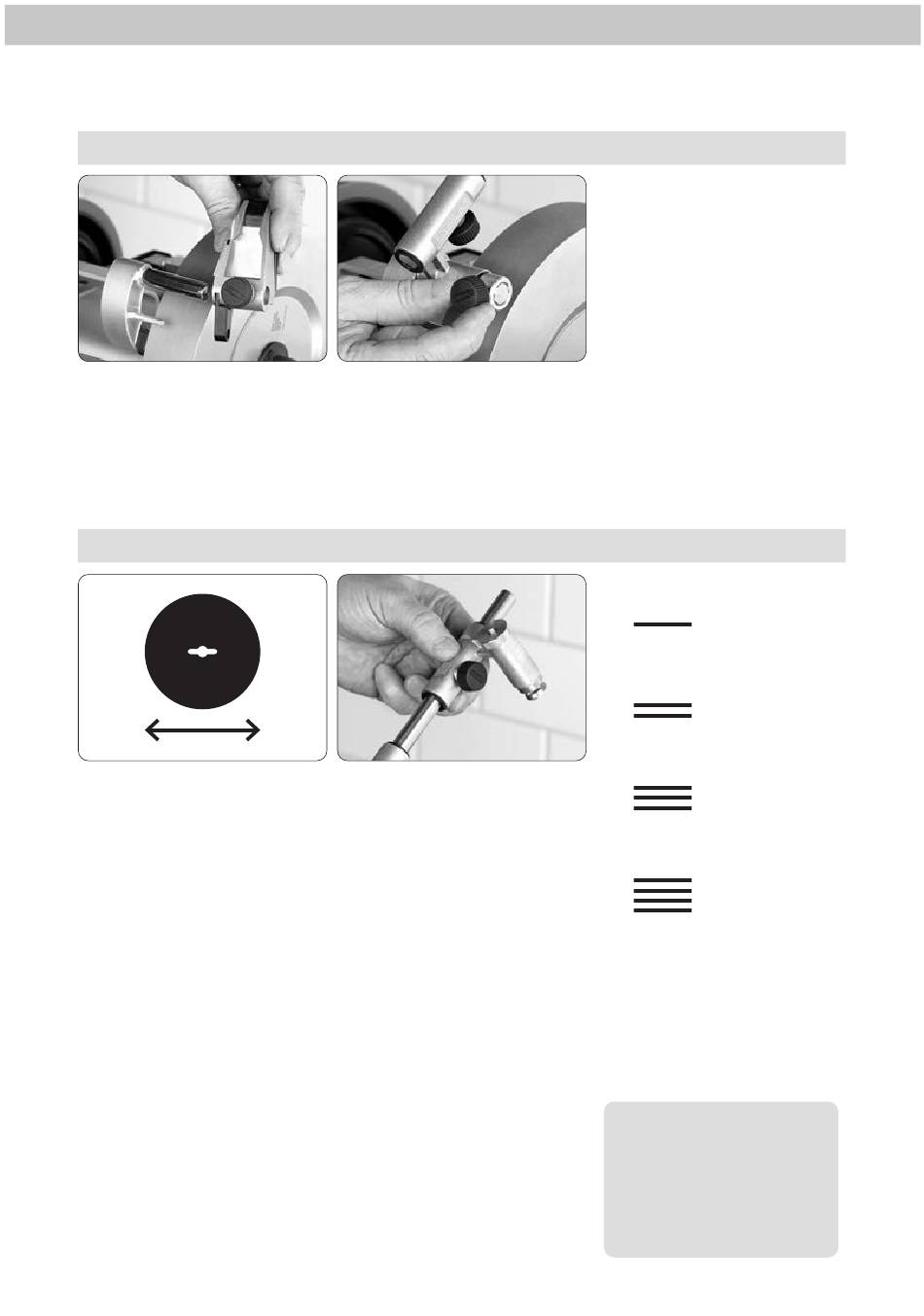

1. Montage des Zubehörs
Vorrichtung für Messer von der
Maschine entfernen und durch
die RBS-140 Vorrichtung für
Rundmesser (im Folgenden
„Zubehör") ersetzen.
2. Einstellung der Scheibengröße
Außendurchmesser der Scheibe
messen. Das Zubehör ist
mit Scheiben in den Größen
80–140mm Durchmesser kom-
patibel .
Den mitgelieferten Anschlagring
abnehmen und auf der
Maschinenachse neben dem
Zubehör befestigen, um das
Zubehör zu fixieren.
Zur Einstellung der Größe die
Anschlagschraube der Führung
lösen und die Führung zur
gewünschten Größe schieben.
Zum Fixieren Anschlagschraube
wieder anziehen.
140 mm
120 mm
100 mm
80 mm
Die Markierungen auf der
Achse beziehen sich auf den
Scheibendurchmesser, siehe
Abbildung oben. Beachten Sie,
dass die Maße Annäherungs-
werte sind.
Hinweis! Schleifen Sie
nur ganze und saubere
Scheiben. So verlängern
Sie die Lebensdauer der
Diamantschleifscheibe.
