Inhaltszusammenfassung für Dynacord PowerMax 230

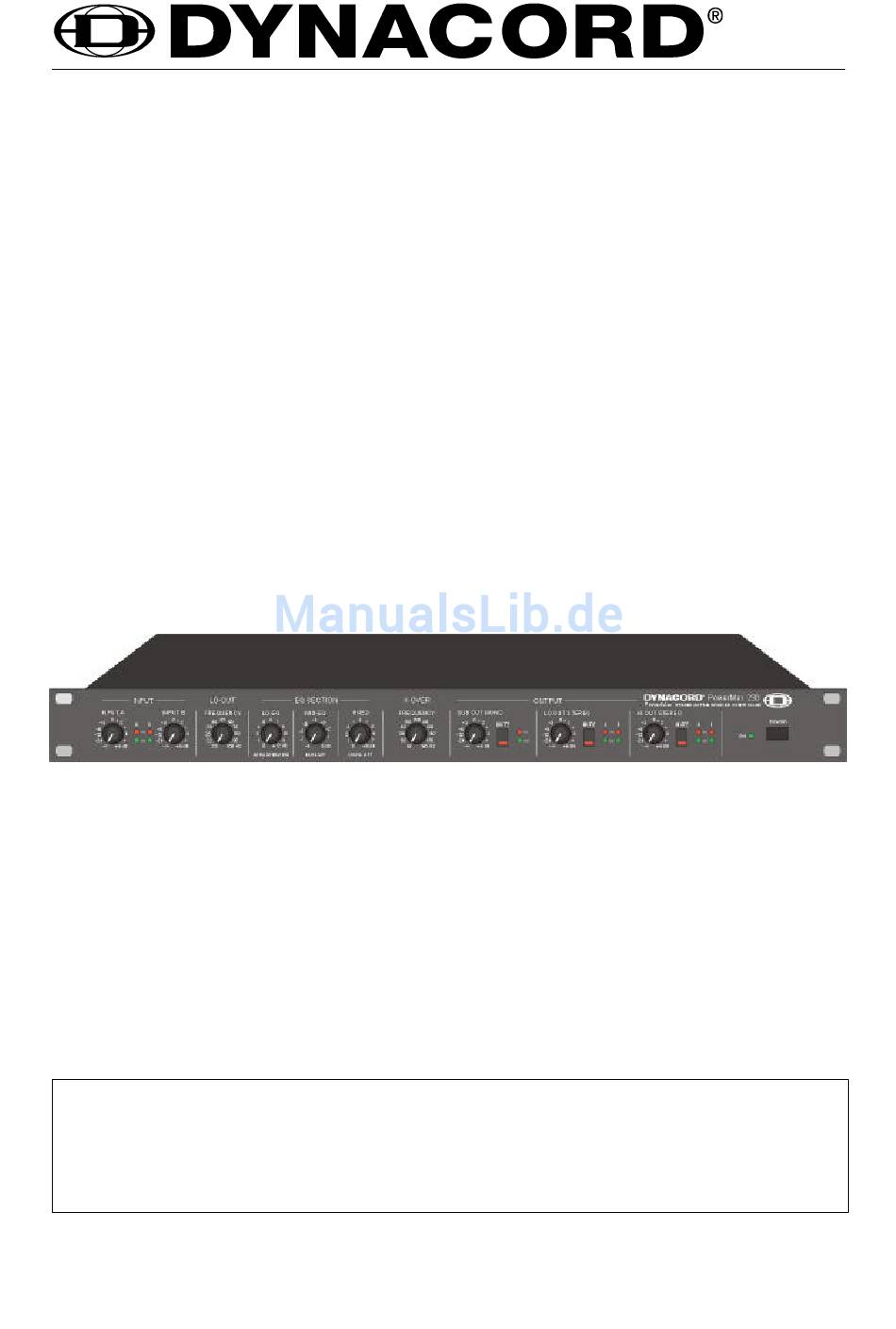

- Seite 1 BEDIENUNGSANLEITUNG P o w e r M a x 2 3 0 Speaker Controller...
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hin- weisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährli- chen Stromschlägen führen können. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedie- nungs- sowie Servicehinweise in der zum Gerät 1. -
Seite 3: Inhaltsverzeichnis

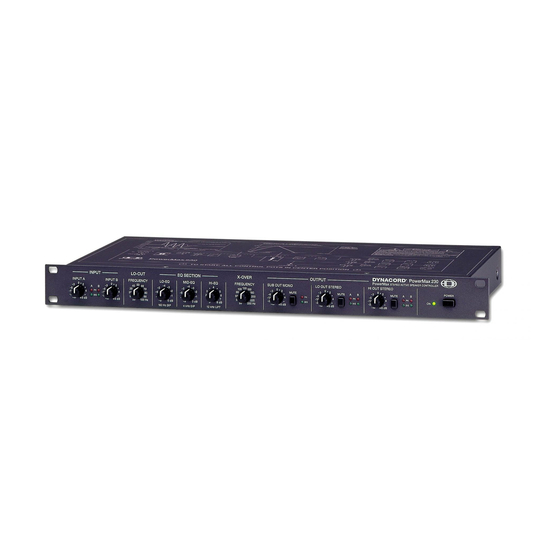

Der PowerMax230 Controller wurde zum Aufbau höchstwertiger Aktiv-2-Wegsysteme mit Subwoofern entwickelt. Als Leistungsverstärker werden in derartigen Systemen professionelle lineare Leistungsend- stufen wie beispielsweise DYNACORD L1000, L1600, L2400 oder S900, S1200 eingesetzt. Beim Einsatz von Prozessorendstufen wie beispielsweise DYNACORD P1050 wird der Endstufenprozessorteil einfach ausgeschaltet. -
Seite 4: Frontseite
F R O N T S E I T E 1. Pegelregler für die Eingänge A und B Normalerweise einfach auf „0“ (Mittelrastung) stellen. Mit diesen Reglern können die Kanäle A und B, falls gewünscht, auf unterschiedliche Lautstärke eingestellt werden. Die grüne „Signal“ LEDs zeigen an daß Audiosignale an den Eingängen anliegen. Die roten „Peak“... - Seite 5 F R O N T S E I T E 7. S u b O u t M o n o R e g l e r Normalerweise einfach auf Mittelrastung (0dB) stellen. Mit diesem Regler wird die Lautstärke für einen Mono Subwoofer eingestellt. Der Bassanteil von Kanal A und Kanal B wird gemeinsam in den Mono Subwoofer eingespeist.
-
Seite 6: Rückseite
R Ü C K S E I T E 1 1 . E i n g a n g s b u c h s e n K a n a l A ( C H A I N , O U T ) u n d K a n a l B ( C H B I N , O U T ) Die Eingänge in den PowerMax230 Controller sind elektronisch symmetrisch aufgebaut (Pin2 = +, Pin3 = - , Pin1 = Shield). -
Seite 7: Technische Daten
T E C H N I S C H E D A T E N T e c h n i s c h e D a t e n P o w e r M a x 2 3 O Alle Pegel- und Frequenzregler in Mittelstellung, Lo-EQ- und Hi-EQ-Regler auf 0dB, MID-EQ-Regler auf -4dB, soweit nicht ausdrücklich anders gekennzeichnet. -
Seite 8: Block Diagramm
B L O C K D I A G R A M... -
Seite 9: Abmessungen
A B M E S S U N G E N / D I M E N S I O N S... - Seite 10 Beispiel einer Aktiv 2-Weg Anlage mit einem PowerMax 230 Controller, und zwei S 1200 Endstufen. Example for an active 2-way application incorporating one PowerMax 230 controller and two S1200 power amplifier Exemple d’application en deux voies actives incluant un controleur PowerMax 230 et deux amplificateurs...
-
Seite 11: Garantie
G m b H • Hirschberger Ring 45 • 94315 Straubing • Telefon (09421) 706-0 • Telefax (09421) 706-265 Änderungen vorbehalten. Subject to change without prior notice. Printed in Germany 05. 05. 1999 /356 332 Internet: http:// www.dynacord.de...
