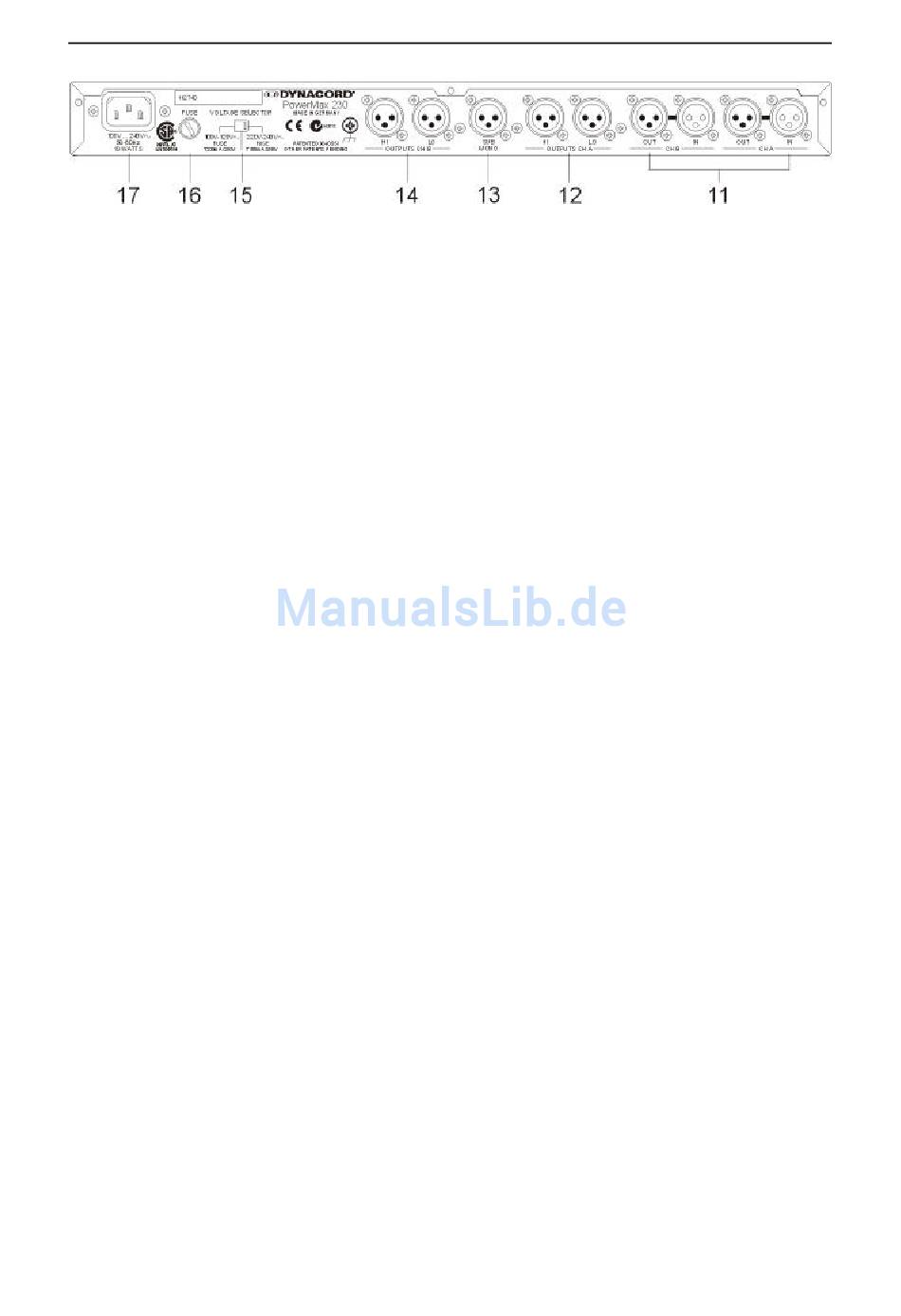

R Ü C K S E I T E
1 1 . E i n g a n g s b u c h s e n K a n a l A ( C H A I N , O U T ) u n d K a n a l B ( C H B I N , O U T )
Die Eingänge in den PowerMax230 Controller sind elektronisch symmetrisch aufgebaut
(Pin2 = +, Pin3 = - , Pin1 = Shield). Die OUT Buchsen liegen direkt parallel zu den jeweiligen IN Buchsen
sodaß die Eingangssignale problemlos zu anderen Geräten weitergeführt werden können.
1 2 . A u s g a n g s b u c h s e n K a n a l A ( C H A L O , H I )
Die Ausgänge des PowerMax230 Controllers sind elektronisch symmetrisch aufgebaut
(Pin2 = +, Pin3 = - , Pin1 = Shield).
Der Ausgang LO liefert das Signal für Kanal A der Subwooferendstufe.
Der Ausgang HI liefert das Signal für Kanal A der Mid-Hi bzw. Fullrangeendstufe.
1 3 . A u s g a n g S U B M O N O
Die Ausgänge des PowerMax230 Controllers sind elektronisch symmetrisch aufgebaut
(Pin2 = +, Pin3 = - , Pin1 = Shield).
Dieser Ausgang liefert die Anteile beider LO Ausgänge zum Anschluß eines Mono Subwoofers.
1 4 . A u s g a n g s b u c h s e n K a n a l B ( C H B L O , H I )
Die Ausgänge des PowerMax230 Controllers sind elektronisch symmetrisch aufgebaut
(Pin2 = +, Pin3 = - , Pin1 = Shield). Der Ausgang LO liefert das Signal für Kanal B der Subwooferendstufe.
Der Ausgang HI liefert das Signal für Kanal B der Mid-Hi bzw. Fullrangeendstufe.
15. Netzspannungswahlschalter
Schiebeschalter zur Umschaltung der Netzspannung 100V/120V - 230V/240V.
Beim Wechsel des Netzspannungsbereiches muß unbedingt eine Sicherung mit dem für diese Netzspan-
nung vorgeschriebenem Wert eingesetzt werden. Den jeweils korrrekten Wert entnehmen Sie bitte dem
Aufdruck auf der Geräterückwand.
16. Sicherungshalter
Beim Wechsel des Netzspannungsbereiches muß unbedingt eine Sicherung mit dem für diese Netzspan-
nung vorgeschriebenem Wert eingesetzt werden. Den jeweils korrrekten Wert entnehmen Sie bitte dem
Aufdruck auf der Geräterückwand.
17. Netzanschlussbuchse
Zum Anschluß an das Wechselstromnetz . Bitte verwenden Sie nur das mitgelieferte Netzkabel.
6
