Notizen:
Das Modell ist werkseitig mit The model is equipped with a
einem Pufferkondensator ausge- buffer condenser at the factory.
stattet. Die Kapazität des Kon- The capacity of the condenser
densators richtet sich nach den depends on the respective
jeweiligen Vorgaben des verwen- requirements of the applied
deten Decoders. Wenden Sie decoder. For requests about
sich deshalb bitte bei Anfragen suitable buffer condensers
zu möglichen Pufferkondensato- please contact the respective de-
ren an den jeweiligen Decoder- coder manufacturer.
hersteller.
PIKO Spielwaren GmbH • Lutherstraße 30
Le modèle est équipé en usine Het model is af fabriek uitgerust
d'un condensateur de protection. met een buffercondensator. De
La capacité du condensateur capaciteit van de condensator is
varie alors selon les préconisa- afhankelijk van de specificaties
tions du fabriquant du décodeur van de gebruikte decoder.
utilisé. En cas de questions con- U dient zich daarom tot de
cernant ce condensateur de pro- fabrikant van de decoder te
tection veuillez vous adresser au wenden met betrekking tot de
fabriquant du décodeur utilisé. mogelijke buffercondensatoren.
96515 Sonneberg • GERMANY

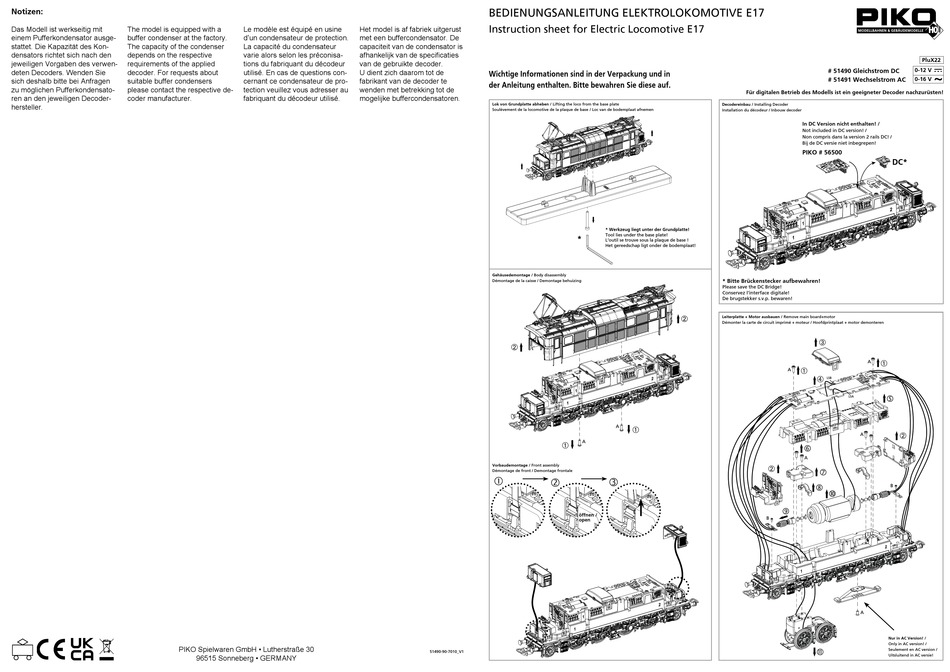

BEDIENUNGSANLEITUNG ELEKTROLOKOMOTIVE E17
Instruction sheet for Electric Locomotive E17
Wichtige Informationen sind in der Verpackung und in
der Anleitung enthalten. Bitte bewahren Sie diese auf.
Lok von Grundplatte abheben / Lifting the loco from the base plate
Soulèvement de la locomotive de la plaque de base / Loc van de bodemplaat afnemen
* Werkzeug liegt unter der Grundplatte!
Tool lies under the base plate!
*
L'outil se trouve sous la plaque de base !
Het gereedschap ligt onder de bodemplaat!
Gehäusedemontage / Body disassembly
Démontage de la caisse / Demontage behuizing
A
Vorbaudemontage / Front assembly
Démontage de front / Demontage frontale



öffnen /
open
51490-90-7010_V1
Für digitalen Betrieb des Modells ist ein geeigneter Decoder nachzurüsten!
Decodereinbau / Installing Decoder
Installation du décodeur / Inbouw decoder
* Bitte Brückenstecker aufbewahren!
Please save the DC Bridge!
Conservez l'interface digitale!
De brugstekker s.v.p. bewaren!
Leiterplatte + Motor ausbauen / Remove main board+motor
Démonter la carte de circuit imprimé + moteur / Hoofdprintplaat + motor demonteren
A
A
B
PluX22
# 51490 Gleichstrom DC 0-12 V
# 51491 Wechselstrom AC 0-16 V
In DC Version nicht enthalten! /
Not included in DC version! /
Non compris dans la version 2 rails DC! /
Bij de DC versie niet inbegrepen!
PIKO # 56500
DC*
A
LSB
LSA
A
A
B
A
Nur in AC Version! /
Only in AC version! /
Seulement en AC version /
Uitsluitend in AC versie!
