WETTERSTATION
Betriebsanleitung
EINFÜHRUNG:
Herzlichen Glückwunsch zum Erwerb dieser modernen W etterstation, einem Beispiel für hervorragendes
Design und feine Handwerkskunst. Die Station bietet Ihnen funkgesteuerte Zeitanzeige, Anzeige von Datu m,
Kalender, Mondphasen, Raum- und Außentemperatur, Rau m- und Außenluftfeuchtigkeit sowie eine
Luftdruckstatistik in Form einer Balkengrafik. Das Gerät wird Sie nie wieder über aktuelle oder kommende
Wetterkonditionen im Unklaren lassen. Der Betrieb d es Produkts ist einfach und leicht verständlich. Le sen
Sie bitte für besseres Verständnis der Wetterstatio n und optimale Ausnutzung aller ihrer Vorzüge diese
Betriebsanleitung trotzdem aufmerksam durch.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technoline WS 9040
Inhaltszusammenfassung für Technoline WS 9040
- Seite 1 WETTERSTATION Betriebsanleitung EINFÜHRUNG: Herzlichen Glückwunsch zum Erwerb dieser modernen W etterstation, einem Beispiel für hervorragendes Design und feine Handwerkskunst. Die Station bietet Ihnen funkgesteuerte Zeitanzeige, Anzeige von Datu m, Kalender, Mondphasen, Raum- und Außentemperatur, Rau m- und Außenluftfeuchtigkeit sowie eine Luftdruckstatistik in Form einer Balkengrafik.

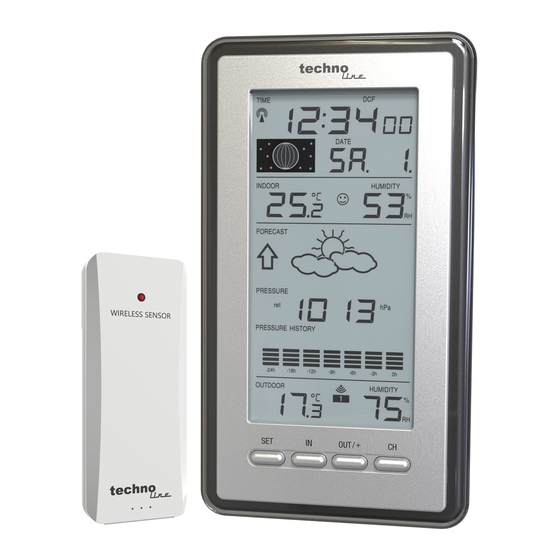

- Seite 2 MERKMALE: Die Wetterstation Aufhängeöse Batteriefach LCD-Anzeige Ständer Funktionstasten Funkgesteuerte DCF77-Zeitanzeige mit manueller Eins telloption • Zeitempfang EIN/AUS (ON/OFF) vom Benutzer wählbar • 12-/24-Stunden-Anzeigeformat •...
- Seite 3 Zeitzone einstellbar (±12 Stunden) • Anzeige von Wochentag und Tagesdatum (Jahr und Monat nur im Einstellmodus) • Anzeige von jeweils 12 Mondphasen während des ganze n Jahres • Wettervorhersage mit 3 Wettersymbolen und Wetterte ndenzanzeige • Anzeige der Raumkomfortstufe • Temperaturanzeige in ºC/ºF •...
-
Seite 4: Installation Und Austausch Der Batterien In Der Wetterstation
Der Thermo-Hygro-Außensender Fernübertragung von Außentemperatur und Außenluftfeu chtigkeit zur Wetterstation per • 433 MHz- Signal Zeigt auf dem LCD wechselweise die gemessene Tempera tur und Luftfeuchtigkeit an • Spritzwassergeschütztes Gehäuse • Gehäuse wandmontierbar • An einem geschützten Ort montieren. Direkten Regen oder Sonnenschein vermeiden •... -
Seite 5: Installation Und Austausch Der Batterien Im Thermo-Hygro- Aussensender
INSTALLATION UND AUSTAUSCH DER BATTERIEN IM THERMO-HYGRO- AUSSENSENDER: Der Thermo-Hygro-Sender arbeitet mit 2 x 1,5V-Batte rien vom Typ Micro AAA, IEC Lr03. Bitte beachten Sie beim Einlegen und Ersetzen der Batterien folgende Hinweise: Batteriefachdeckel abnehmen. Batterien unter Beachtung der korrekten Polaritä t ( s iehe Markierung) einlegen. Batteriefachdeckel wieder einsetzen. - Seite 6 GRUNDEINSTELLUNG: BEI BENUTZUNG VON EINEM AUßENSENDER Legen Sie zuerst die Batterien in den Außensender e in (siehe “ Installation und austausch der Batterien im Thermo-Hygro-Aussensender ” oben). Legen Sie innerhalb von 2 Minuten nach Inbetriebnahme des Thermo-Hygro-Aussensender die Batterien in die Wetterstation ein (siehe “ Installation und austausch der Batterien in der Wetterstation”...
- Seite 7 Hinweis: Für den Fall eines Batteriewechsels achten Sie bitt e darauf, dass die Batterien nicht aus den Kontakte n springen. Es ist ferner darauf zu achten, dass nach der Entnahme der Batterien immer mindestens 1 Minu te bis zum erneuten Einlegen verstreichen muss, da andernfalls Start- und Übertragungsproblemen auftreten können.
- Seite 8 setzen Sie die Batterien in den zweiten Außensender ein. Hinweis: Der Anwender sollte die Batterien des zweiten Auße nsenders innerhalb von 45 Sekunden nach dem Empfang der Daten des ersten Außensenders einsetzen. Es sollten nun die Außentemperatur Außentemperatur und A u ß enluftfeuchtigkeit des zweiten Außensenders sowie das Symbol "Kanal 2"...
-
Seite 9: Neueinstellung
WICHTIG: Wenn die Einstellungen für zusätzliche Sender nicht wie oben beschrieben vorgenommen werden, so ist mi t Übertragungsdproblemen zu rechnen. Sollten Übertrag ungsprobleme auftreten, so sind aus allen Geräteteilen die Batterien zu entfernen und einen n eue Grundeinstellung ab Schritt 1 ist vorzunehmen. NEUEINSTELLUNG: Wetterstation und Thermo-Hygro-Außensender müssen n eu eingestellt werden, wenn einer der folgenden Fälle eintritt:... - Seite 10 Die Empfangsqualität ist stark von den geografische n und baulichen Gegebenheiten abhängig. Im Normalfa ll sollten jedoch in einem Radius von 1.500 km um Fran kfurt keine Empfangsprobleme auftreten. Nachdem der Lernen des Zeitraums für die Außendaten beendet ist, wird das DCF-Sendemastsymbol in der oberen linken Ecke des LCD-Bildschirms zu blinken b eginnen.
-
Seite 11: Funktionstasten
FUNKTIONSTASTEN: Wetterstation: Die Wetterstation verfügt über vier einfach bedienbare Tasten: SET-Taste CH-Taste +- Taste OUT/+ -Taste SET-Taste (Einstellung) Drücken und halten Sie die Taste zum Eintritt in fol gende manuelle Einstellmodi: • Zeitzone, Zeitempfang EIN/AUS (ON/OFF), 12-/24-Stun den-Zeitanzeigeformat, Manuelle Zeiteinstellung, Kalender, Temperaturanzeige °C/°F, Luftdruckanzeige hPa / inHg, und relativer Referenzluftdruckwert Rückstellung aller minimalen und maximalen Speicher werte. -
Seite 12: Lcd-Bildschirm
OUT/+-Taste (Außenbereich/+) Kurz drücken zur Umschaltung zwischen den Anzeigen der minimalen, maximalen und aktuellen • Außentemperatur- und Außenluftfeuchtigkeitswerte Erhöhung, Änderung, Umschaltung aller Werte im Manu ellen Einstellmodus • CH-Taste (Kanal) Verlassen des Manuellen Einstellmodus • Umschaltung zwischen den Kanal-Anzeigen (bei Benutz ung von mehr als einem Außensender) •... - Seite 13 Zeitempfangssymbol Zeit (für DCF-Zeit) Mondphasensymbol Kalender Batterietiefstandsanzeige Anzeige der Komfortstufe Raumluftfeuchtigkeit Raumtemperatur in RH% in ºC/ ºF Wettertendenz- Wettervorhersage-symbole anzeige Relativer Luftdruck in hPa / inHg Balkengrafik der Relativen Luftdruckstatistik Empfangsanzeige der Außenbereichssignale* Außentemperatur in ºC/ ºF Relative Außenluftfeuchtigkeit in RH%...
-
Seite 14: Manuelle Einstellungen
* Wenn das Sendesignal des Außensenders von der Wette rstation erfolgreich empfangen wurde, wird dieses Symbol eingeschaltet (bei Fehlempfang wird das Symb ol nicht angezeigt). Der Anwender kann damit erkennen, ob der letzte Empfang erfolgreich (Symbol EIN) oder nicht erfolgreich war (Symbol AUS). Ein kurzes Blinken zeigt ferner an, dass gerade ein Sig nalempfang stattfindet. -
Seite 15: Einstellung Der Zeitzone
EINSTELLUNG DER ZEITZONE: blinkend Die Zeitzonen-Voreinstellung der Projektions-Wetter station ist “0”. Einstellung einer anderen Zeitzone wie folgt: Drücken und halten Sie die SET-Taste, bis die An z e ig e blinkt. Der aktuelle Wert der Zeitzone beginnt zu blinken. Stellen Sie mit der OUT/+-Taste die neue Zeitzone e i n. Der Einstellbereich läuft in 1-stündigen Intervallen von 0 bis -12, schaltet dann auf +12 und läuft zurück auf 0. -
Seite 16: Einstellung Zeitempfang Ein/Aus (On/Off)
EINSTELLUNG ZEITEMPFANG EIN/AUS (ON/OFF): blinkend In Gegenden, in denen der Empfang des DCF77-Zeitcod es nicht möglich ist, kann die DCF- Zeitempfangsfunktion abgeschaltet werden. Die Uhr a rbeitet dann wie eine normale Quarzuhr (Voreinstellung EIN). Die Anzeige “ON” (EIN) auf dem LCD beginnt zu bli n k e n. Benützen Sie die OUT/+-Taste, um die Zeitempfangs f u n ktion abzuschalten. -
Seite 17: Einstellung 12-/24-Stunden-Anzeigeformat
Hinweis: Ist die Zeitempfangsfunktion manuell abgeschaltet (AUS = OFF), so findet so lange kein Empfangsversuch für das DCF77-Zeitsignal statt, bis die Empfangsfunktion wieder aktiviert wird (EIN = ON). Im Zustand OFF wird das Zeitempfangssymbol sowie das DCF-Sendemastsymbol auf dem LCD-Bildschirm nicht dargestellt. EINSTELLUNG 12-/24-STUNDEN-ANZEIGEFORMAT: blinkend Die Uhrenanzeige kann so eingestellt werden, dass d ie Zeit im 12- oder 24-Stundenformat angezeigt wird... - Seite 18 Minuten blinkend Stunden blinkend Die Stundenstellen beginnen zu blinken. Stellen Sie mit der OUT/+-Taste die Stunden ein. Drücken Sie zur Einstellung der Minuten erneut d ie S ET-Taste. Die Minutenstellen beginnen zu blinken. Stellen Sie mit der OUT/+-Taste die Minuten ein. Drücken Sie zur Bestätigung der Einstellung und z u m Eintritt in den Modus Kalendereinstellung die SET-Taste.
-
Seite 19: Kalendereinstellung
KALENDEREINSTELLUNG: Jahr Datum und Monat (24-Std.-Zeitformat) Monat und Datum (12-Std.-Zeitformat) Die Kalendervoreinstellung der Wetterstation ist de r 1.1. des Jahres 2022. Wird das funkgesteuerte DCF 77- Zeitsignal empfangen, wird damit automatisch auch d as Kalenderdatum auf den neuesten Stand gebracht. Ist kein DCF-Signalempfang möglich, so kann das Dat um auf folgende Weise auch manuell eingestellt werden: Die Jahreszahl beginnt zu blinken. -
Seite 20: Einstellung Temperaturanzeige °C/°F
Drücken Sie zur Bestätigung der Kalendereinstel lu n g und zum Eintritt in den Modus Einstellung Temperaturanzeige °C/°F die SET-Taste ein weiteres Mal. EINSTELLUNG TEMPERATURANZEIGE °C/°F: blinkend Die Temperaturanzeige kann so eingestellt werden, da ss die Temperaturdaten in °C oder °F ausgegeben werden (Voreinstellung °C): Benützen Sie die OUT/+-Taste, um zwischen “°C”... -
Seite 21: Einstellung Des Relativen Referenzluftdrucks
Die Luftdruckanzeige kann so eingestellt werden, dass der Relative Luftdruck in hPa oder inHg ausgegeben wird (Voreinstellung hPa). Benützen Sie die OUT/+-Taste, um zwischen “hPa” o d e r “inHg” umzuschalten. Drücken Sie zur Bestätigung der Wahl und zum Eint r i t t in den Modus Einstellung des Relativen Referenzluftdrucks die SET-Taste. - Seite 22 Der aktuelle Relative Referenzluftdruckwert begi n n t zu blinken. Benützen Sie die OUT/+-Taste zur Erhöhung oder d i e I N -Taste zur Verminderung des Wertes. Stetes Drücken der Tasten bewirkt eine schnelle Weiterschal tung. Drücken Sie zur Bestätigung des eingestellten Wer t e s und zum Eintritt in den Modus Einstellung der Schaltempfindlichkeit für die Wettervorhersagesymbole die SET-Taste.
-
Seite 23: Verlassen Des Manuellen Einstellmodus
VERLASSEN DES MANUELLEN EINSTELLMODUS: Um den Manuellen Einstellmodus zu verlassen, kann w ährend der manuellen Einstellung zu jedem Zeitpunkt einfach die CH-Taste gedrückt oder aber so lange gew artet werden, bis automatische Abschaltung erfolgt . Der Modus kehrt damit zur normalen Zeitanzeige zurü ck. MONDPHASENSYMBOL: Das Mondphasensymbol auf der Wetterstation zeigt in Abhängigkeit der Kalendereinstellungen während des ganzen Jahres in den folgenden 12 Schritten die ent sprechenden Mondphasen:... -
Seite 24: Raumtemperatur Und Relative Raumluftfeuchtigkeit
RAUMTEMPERATUR UND RELATIVE RAUMLUFTFEUCHTIGKEIT: Raumtemperatur, Raumluftfeuchtigkeit sowie Raumkomf ortstufe werden ständig automatisch auf den neuesten Stand gebracht und in der zweiten Sektion des LCD-Bildschirms angezeigt. MAX-Symbol Relative Raumtemperatur Raumluftfeuchtigkeit in °C oder ºF in RH% DIE KOMFORTSTUFENANZEIGE: Angenehm : Das Symbol eines heiteren Gesichts zeigt einen Raumtemperaturbereich zwischen 20°C und 25,9°C und eine Relative Raumluftfeuchtigk eit zwischen 45% und 65% an. -
Seite 25: Ansicht Und Rückstellung Der Innenraum-Messwerte
ANSICHT UND RÜCKSTELLUNG DER INNENRAUM-MESSWERTE: Benutzen Sie die + -Taste, um zwischen den Anzei g e n der aktuellen und gespeicherten minimalen und maximalen Raumtemperatur- und Raumluftfeuchtigkeits werte umzuschalten. Zeit und Datum der Datenspeicherung kommt gleichzeitig in der Zeit- und Kalendersektion des LCD-Bildschirms zur Anzeige (nur für Temperaturdaten). - Seite 26 Sonnig Leicht bewölkt Bewölkt Regnerisch Bei plötzlichen oder größeren Schwankungen des Luft drucks werden die Anzeigesymbole aktualisiert, um die Wetterveränderung anzuzeigen. Ändern sich die A nzeigesymbole nicht, dann hat sich entweder der Luftdruck nicht verändert oder die Veränderung ist so langsam eingetreten, dass sie von der Wetterstat ion nicht registriert werden konnte.
- Seite 27 Hinweis: Nach Grundeinstellung der Wetterstation sollten die Messwerte für die ersten 12 - 24 Stunden nicht beachtet werden, da die Station erst über diesen Zeitraum au f konstanter Meereshöhe Luftdruckdaten sammeln muss, um eine genauere Vorhersage treffen zu können. Wie bei jeder Wettervorhersage können auch hier kei ne absolut genauen Vorhersagen getroffen werden. Bedingt durch die verschiedenen Benutzungsmöglichke iten, für die die Wetterstation ausgelegt ist, lieg t die Genauigkeit der Wettervorhersage bei etwa 75%.
-
Seite 28: Luftdruckstatistik (Elektronisches Barometer Mit Trendanzeige Des Barometrischen Druckes)
Zieht man dies in Betracht, kann man ersehen, wie s ich das Wetter verändert hat und welche Veränderungen zu erwarten sind. Zeigt die Tendenzan z eige z. B. nach unten bei gleichzeitiger Anzeige d er Symbole von Sonne und Wolken (Wolkig mit sonnigen Ab schnitten), dann fand die letzte registrierte Wetteränderung während einer sonnigen Periode statt (nur das Symbol Sonne). -
Seite 29: Aussentemperatur Und Relative Aussenluftfeuchtigkeit
den entsprechenden Zeitpunkten dar. Die “0” in der Skalenmitte entspricht dem aktuellen Luftdruck und jede Abweichung (±2, ±4, ±6) zeigt an, wie hoch oder nie drig der zurück liegende “hPa”-Wert im Vergleich zu m aktuellen Luftdruck war. Steigen die Balken an, so bedeutet dies eine durch steigenden Luftdruck verursachte Wetterbesserung. Fallende Balken bedeuten sinkenden Luftdruck und da mit eine vom aktuellen Zeitpunkt “0h“... -
Seite 30: Ansicht Und Rückstellung Der Aussenbereichs-Messdaten
ANSICHT UND RÜCKSTELLUNG DER AUSSENBEREICHS-MESSDATEN: Benützen Sie die OUT/+-Taste, um zwischen de n Anzeigen der aktuellen und gespeicherten minimal en und maximalen Außentemperatur- und Außenluftfeuchtig keitswerte umzuschalten. Zeit und Datum der Datenspeicherung kommt gleichzeitig zur Anz eige (nur für Temperaturdaten). Drücken Sie: Einmal zur Anzeige der maximalen Außentemperatur- u n d Außenluftfeuchtigkeitsdaten mit Zeit und Datum der Speicherung. - Seite 31 Benützen Sie zur Anzeige der minimalen und maximalen T e mperatur- und Luftfeuchtigkeitsdaten des gewählten Außensenders die OUT/+ -Taste. Zur Rückstellung der minimalen und maximalen Tem p e r a tur- und Luftfeuchtigkeitsdaten sowie der Zeiten von deren Speicherung drücken Sie die SET-Ta s te für etwa 3 Sekunden. Dies stellt die gespeicherten Minimal- und Maximaldaten auf die akt uellen Werte von Zeit, Datum, Temperatur und Luftfeuchtigkeit zurück.
-
Seite 32: Mhz-Empfangstest
433 MHz-EMPFANGSTEST: Werden die Außentemperatur- und Außenluftfeuchtigkei tsdaten nicht innerhalb von 3 Minuten nach der Grundeinstellung empfangen und angezeigt (oder zeig t die Außenbereichsanzeige der Wetterstation im normalen Betriebsmodus nur “- -. -”), so überprüfen Sie bitte folgende Punkte: Der Abstand von Wetterstation und Außensender zu S t ö rquellen wie z.B. Computermonitoren oder Fernsehgeräten sollte mindestens 2 Meter betragen. -
Seite 33: Platzierung Der Wetterstation
Beachtung dieser Faktoren kein Empfang möglich, so müssen alle Einheiten neu eingestellt werden (siehe “Grundeinstellung“ oben). PLATZIERUNG DER WETTERSTATION: Die Wetterstation bietet die option von Tischaufste llung oder Wandmontage. Bitte stellen Sie vor der Wandmontage sicher, dass die Außenbereic hsdaten an der gewünschten Montagestelle korrekt empfangen werden können. -
Seite 34: Platzierung Des Thermo-Hygro-Aussensenders
PLATZIERUNG DES THERMO-HYGRO-AUSSENSENDERS: Der Außensender ist mit einer Aufhängeöhse ausgerüstet, die für die Wandmontage genutzt werden kann. Mithilfe des an der Unterseite des Außensenders fixierten Standfußes kann der Sender auch auf ebene Fläche aufgestellt werden. Wandmontage wie folgt: Befestigen Sie einen Nagel oder einen Haken an der gewünschten Stelle an einer Wand. -
Seite 35: Pflege Und Instandhaltung
PFLEGE UND INSTANDHALTUNG: Extreme Temperatureinwirkungen, Vibrationen und Stos sbelastungen sollten vermieden werden, da • dies zu Beschädigungen der Geräte und falschen Vorh ersagen und Angaben führen kann. Reinigung von Anzeigen und Gehäusen nur mit einem w eichen, leicht feuchten Tuch. Keine lösenden •... - Seite 36 -39,8°F bis +139,8°F mit 0,1°F Auflösung (Anzeige “OF.L” außerhalb dieses Bereichs) Raumluftfeuchtigkeitsbereich : 20% bis 95% mit 1% Auflösung (Anzeige “- -“ bei außerhalb dieser Strecke oder Raumtemperatur = OF.L) Außenluftfeuchtigkeitsbereich : 1% bis 99% mit 1% Auflös ung (Anzeige 1% wenn < 1% und 99% wenn > 99%) Datenprüfintervalle: Raumtemperatur : alle 15 Sekunden (s)
-
Seite 37: Haftungsausschluss
Thermo-Hygro-Außensender : 39 x 25 x 9 7 mm HAFTUNGSAUSSCHLUSS: Elektrischer und elektronischer Abfall enthält schä dliche Substanzen. Die Entsorgung von • Elektronikabfall in der freien Natur und/oder auf n icht genehmigten Schuttabladeplätzen zerstört nachhaltig die Umwelt. Zur Erlangung der Adressen legaler Schuttabladeplät ze mit selektiver Abfallverwertung kontaktieren •... - Seite 38 Dieses Produkt ist nur für den Heimgebrauch als Indikator des künftigen Wetters gedacht und liefert • keine 100%-ige Genauigkeit. Die Wettervorhersagen dieses Gerätes sind als Anhaltswerte zu sehen und stellen keine absoluten genauen Voraussagen dar. Die technischen Daten dieses Gerätes können ohne vorherige Ankündigung geändert werden. •...
- Seite 39 Hiermit erklärt Technotrade, dass sich das Produkt WS 9040 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU und ROHS 2011/65/EG befindet. Die Original-EU-Konformitätserklärung finden Sie unter: www.technoline.de/doc/4029665090405 Übertragungsfrequenz: 433 MHz Maximale Sendeleistung: 4,7 dBm Umwelteinflüsse auf Funkempfang...
- Seite 40 Vorsichtsmaßnahmen Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen gedacht. Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus. Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus. Tauchen Sie das Gerät nicht in Wasser. Vermeiden Sie den Kontakt mit ätzenden Materialien.
- Seite 41 aus. Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen. Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck! Hinweispflicht nach dem Batteriegesetz Altbatterien gehören nicht in den Hausmüll. Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur Folge haben.
