Verwandte Anleitungen für Rommelsbacher EBW 3208/IN
Inhaltszusammenfassung für Rommelsbacher EBW 3208/IN

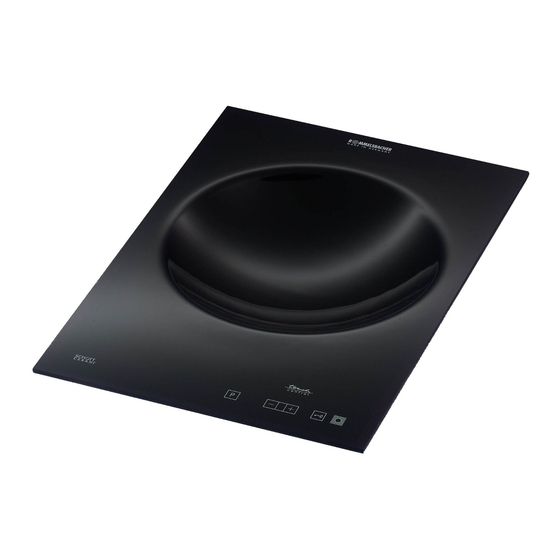

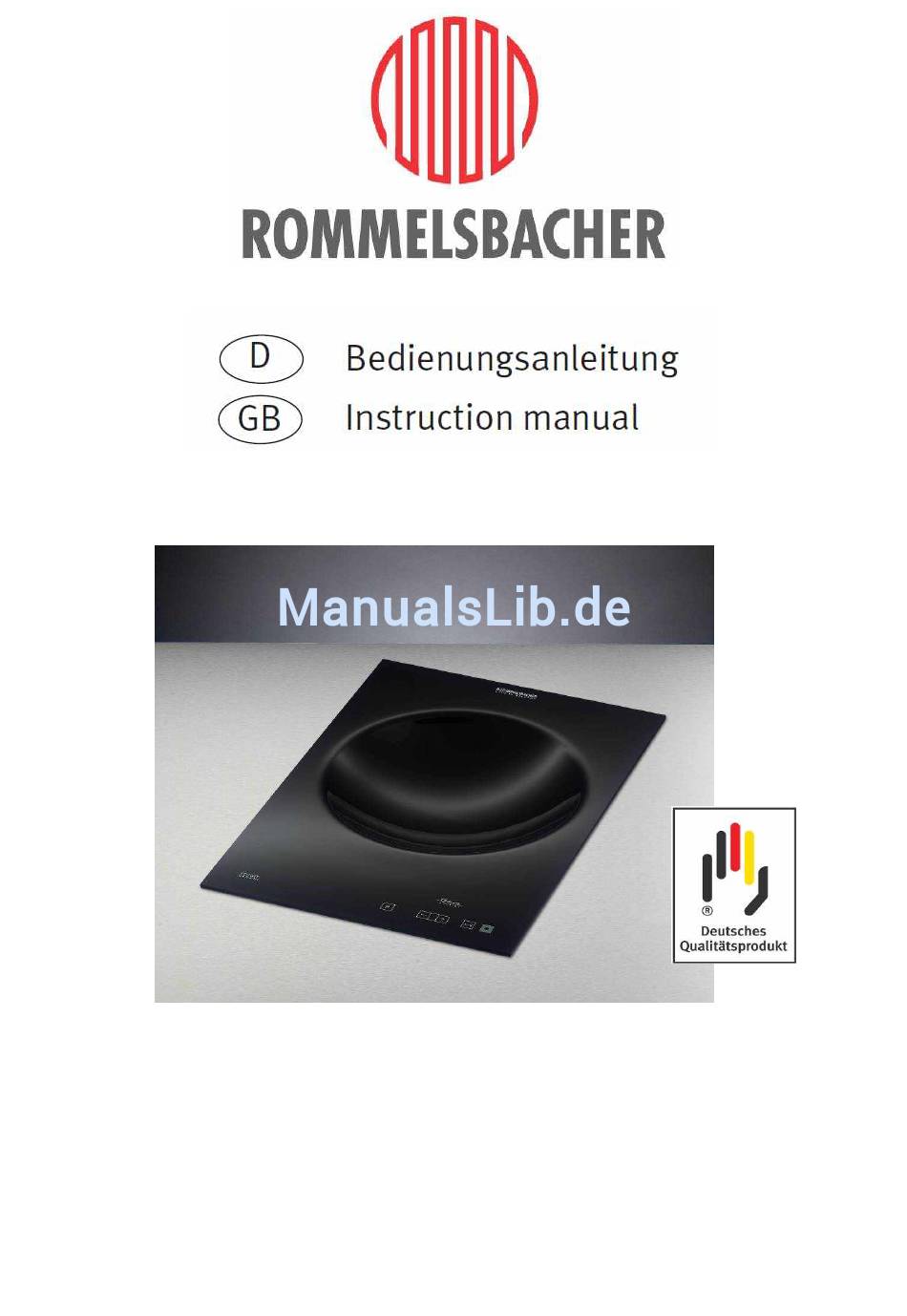

- Seite 1 EBW 3208/IN Einbau Wok Kochfeld Induktion Built-in wok hob induction...
- Seite 3 Bedienungsanleitung Herzlichen Glückwunsch, Sie haben sich für ein ganz besonderes Einbaukochfeld entschieden! Ihr neues Gerät ist ein Spitzenprodukt aus deutscher Fertigung, von erstklassiger Qualität und auf dem neuesten technischen Stand. Damit Sie lange Freude daran haben, bitten wir Sie, die nachfolgenden Hinweise sorgfältig zu lesen und zu beachten.
- Seite 4 Zum Einkleben der Kochflächen benötigen Sie den Primer 1217 und den hitze- und feuchtigkeitsbeständigen Silikonkleber Novasil S76 der Firma OttoChemie. Primer und Silikonkleber können Sie bei Bedarf auch bei der Firma Rommelsbacher beziehen. Beachten Sie bitte die Verarbeitungshinweise des Herstellers. Hier finden Sie auch die Berechnungsformel zum Aushärten des Silikonklebers.
- Seite 5 Abb. 1) Abb. 2) Bei flächenbündigem Einbau an der Innenkante der Ausfräsung je eine Raupe Novasil S76 auftragen (s. Abbildung). Die maximale Verarbeitungszeit beträgt ca. 20 Minuten. Nun die Kochfläche einlegen und ausrichten. Schließlich den Spalt zwischen Kochfläche und Arbeitsplatte mit Novasil S76 ausfugen. ...
- Seite 6 2.2.3. Technische Daten Nennspannung: 230 V ~ 50 Hz Nennaufnahme: 3200 W für induktionstaugliche Woks 30 cm ø Einbaumaße 340 x 500 x 130 mm Maße Gerät: 360 x 520 x 120 mm Gewicht: 9,4 kg 3. Für Ihre Sicherheit 3.1.
- Seite 7 Gleich darauf mit dem Plus-Sensor (3) oder Minus-Sensor (4) eine der 9 Kochstufen wählen. Durch den Plus- Sensor (3) wird die Kochstufe 4 eingeschaltet, durch den Minus-Sensor (4) die Kochstufe 9. Die Topferkennung schaltet die Induktionsspule ein. So lange kein magnetischer Topf in die Kochmulde gestellt wird, wechselt die Anzeige zwischen der eingestellten Stufe und dem Symbol „...
- Seite 8 Durch diese Funktion ist es möglich, die Sensoren zu verriegeln und so eine ungewollte Änderung des Betriebszustandes zu verhindern (siehe Punkt 4.3. Sensorsperre/Kindersicherung). Ausschalten mit dem EIN/AUS-Sensor (1) bei aktiver Sensorsperre Wird die Steuerung bei aktiver Sensorsperre mittels des EIN/AUS-Sensors (1) ausgeschaltet, erlischt auch die LED über der Sensorsperre (2).
- Seite 9 Tabelle: Leistungswerte (Richtwerte) und max. Betriebsdauer Betriebsdauer- Leistung Leistung begrenzung Stufe in % (ca.) in Watt (ca.) in Min. 1010 1540 2400 Die maximal zulässige Anschlussleistung des Kochfeldes beträgt 3200 W. Die angegebenen Werte sind Richtwerte und gelten für magnetische Norm-Woktöpfe mit einem Durchmesser von 30 cm.
- Seite 10 7. Reinigung und Pflege Schalten Sie das Gerät mit dem EIN/AUS-Sensor (1) aus. Entfernen Sie eventuelle grobe Verschmutzungen der ebenen Flächen mit einem speziellen Glasschaber, welchen Sie im Fachhandel und in Haushaltsgeschäften erwerben können. Achten Sie beim Reinigen darauf, dass nur kurz über den EIN/AUS-Sensor gewischt wird. Damit wird ein versehentliches Einschalten vermieden! Verwenden Sie zur Reinigung niemals Scheuermittel, Dampfstrahlgeräte, Stahlwolle oder scharfe, kratzende Gegenstände und sorgen Sie dafür, dass von unten kein Dampf oder Wasser eindringt.
- Seite 11 Instruction manual Congratulations, you have opted for a very special built-in hob! Your new appliance is a top product of German make, featuring quality and state-of-the-art technology. To make sure you can enjoy using your appliance for a long time, please read and observe the following notes carefully. Thank you very much. 1.
- Seite 12 Novasil S76 from company OttoChemie. Primer and silicon glue can also be obtained from company Rommelsbacher if necessary. Please observe the manufacturer’s processing notes. There, you will also find the calculation formula for the curing process of the silicon glue. Before this curing time is over, the cooktop must not be operated as the silicone glue can be damaged.
- Seite 13 fig. 1) installation height + 15 mm distance fig. 2) At flush installation, apply a bead of Novasil S76 on the inner edge of the notch (see drawing). The max. processing time is ca. 20 minutes. Do not apply too much S76 on the inner edge milled edge all-around 12 mm milled edge 6 mm = wood/plastic...
- Seite 14 2.2.3. Technical data Rated voltage: 230 V~ 50 Hz Rated power: 3200 W For woks suitable for induction 30 cm ø Mounting dimension 340 x 500 x 130 mm Dimensions appliance: 360 x 520 x 120 mm Weight: 9.4 kg 3.
- Seite 15 The pot recognition switches on the induction coil. As long as no ferromagnetic pot is placed in the cooking zone, the display changes between the set level and the symbol “ ”. Without pot, the cooking zone is switched off after 10 minutes for safety reasons (see “pot recognition”), also if the pot is removed during operation.
- Seite 16 Switching off with the ON/OFF sensor (1) when the key lock is active When the key lock is active and the control is switched off by means of the ON/OFF sensor (1), the LED above the key lock (2) extinguishes. When switching on again, the key lock (2) is active again until it is deactivated as described above! 5.2 Pot recognition If there is no or no suitable wok pot on the switched-on cooking zone, there will be no power...
- Seite 17 Chart: Performance data (reference values) and max. operating time Power Power Operating time in % in watt limitation Level (approx.) (approx.) in min. 1010 1540 2400 The maximum allowed connection power of the hob is 3200 W. The indicated values are reference values and are valid or ferromagnetic standard wok pots with a diameter of 30 cm.
- Seite 18 7. Cleaning and maintenance Switch off the appliance applying the ON/OFF sensor (1). Remove any coarse residues from the level surfaces using a special glass scraper which is available in the specialist trade and in household equipment shops. Make sure that you only wipe the ON/OFF sensor briefly when cleaning. Thus, an accidental switch-on can be avoided! Never use abrasives, steam jet appliances, steel wool or sharp, scratching objects and make sure that no steam or water may infiltrate the underside.
- Seite 20 Sie zurück. Bei berechtigten Garantiefällen übernehmen wir die Portokosten und senden Ihnen nach Absprache einen Paketaufkleber für die kostenlose Rücksendung zu. Die Gewährleistung ist nach Wahl von Rommelsbacher auf eine Mängelbeseitigung oder eine Ersatzlieferung eines mängelfreien Produktes beschränkt. Weitergehende Ansprüche sind ausgeschlossen.
