Inhaltszusammenfassung für Bakker Elkhuizen WORK & MOVE

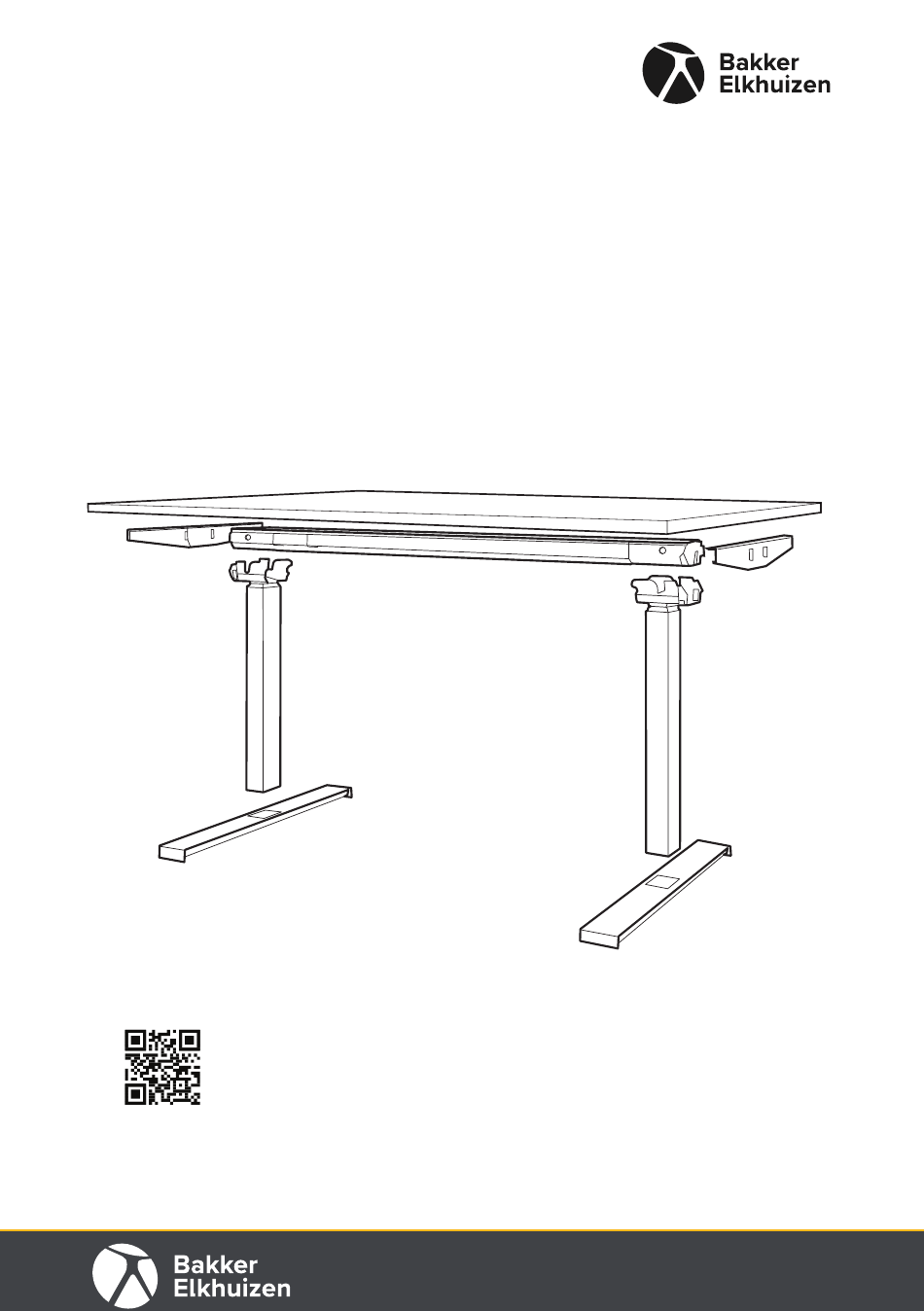

- Seite 1 WORK & MOVE Desk Montage Anleitungsvideo www.bakkerelkhuizen.de...
- Seite 2 Bauteile: A. Träger (2x) J. Schrauben: Tischbeinen. B. Tischbeine (2x) - 22x Montage Parts: C. Balken -schrauben (20 + 2 J. Power cable A. Cantilever (2x) D. Füße (2x) Extra) K. Tabletop B. Columns (2x) E. Manuelle Steuerung - 2x Montage- L.
- Seite 3 Tischplatte mit den Bohrungen nach oben drehen. Balken auf erforderliche Länge ausfahren (Breite 1150 bis 1750 mm), einstellbar in 50 mm-Schritten. Vergewissern Sie sich, dass wenn Sie den Balken auf die Tischplatte legen, sich die RJ45-Buchse auf der gleichen Seite wie die Bohrungen für den Desk-Controller befindet.
- Seite 4 Platzieren Sie einen der beiden Träger neben den Balken. Drücken Sie den Träger in den Balken bis Sie ein Klick-Geräusch hören. Der Träger ist dann in der richtigen Position angebracht. Montieren Sie die beiden Träger auf jeder Seite des Balkens. Stellen Sie sicher, dass die Träger korrekt platziert sind und nicht vom Balken abgedreht werden können.
-
Seite 5: Schrauben An Den Enden
Befestigen Sie den Rahmen mit den 20x Montageschrauben wie folgt an der Tischplatte (entlang der Bohrlöcher): 4 Schrauben an den Enden Montieren Sie die manuelle des Balkens. Verwenden Sie eine Steuerung. Stecken Sie das davon, um das Hauptkabel am schwarze Kabel in die RJ45 Buchse Balken mit der Kabelklemme zu des Balkens. - Seite 6 Achten Sie darauf, beim Stromkabel anschließen. Befestigen des Kabels an der Tischplatte eine Kabelklemme zu verwenden, damit Spannung auf dem Kabel vermieden wird. Tischbeine montieren. Stellen Sie sicher, dass die Tischbeine komplett einge- fahren sind. Falls sich die Tischbeine beim Umdrehen herausziehen, drehen Sie das Gewinde vorsichtig im Uhrzeigersinn bis zum Anschlag.
- Seite 7 Tischbeine neigen und korrekt am Bal- ken platzieren, beachten Sie die Einkerbungen hierfür. Fixieren Sie die Tischbeine am Balken indem Sie sie nach unten drücken, bis Sie ein “Click” hören. Dann sind beide Sperrklinken der Tischbeine in der korrekten Position verriegelt. Click! Überprüfen Sie, ob beide Sperrklinken nach der Montage der Tischbeine sichtbar sind.
- Seite 8 Stellfüße montieren. Drehen Sie den Tisch auf seine Füße und stellen Sie sicher, dass er waagerecht steht. Falls erforderlich, den Tisch mithilfe der Stellfüße ausnivellieren. Schließen Sie den Tisch an die Steckdose. Ihr Schreibtisch ist jetzt einsatzbereit Laden Sie die WORK & MOVE-Software herunter. Sie haben die WORK &...
-
Seite 9: Demontage
Demontage Verwenden Sie zur Demontage des Balkens das WORK & MOVE Desk-Rahmen-Demontagewerkzeug (Bestellcode BNELINWMDT). Dieses Demontagewerkzeug hat auf einer Seite Rillen. Richten Sie diese Seite zur Außenseite des Tisches. Stellen Sie den Schreibtisch auf die niedrigste Höhe ein, sodass die Tischbeine vollständig eingefahren sind. - Seite 10 Setzen Sie das Demontagewerkzeug auf den Balken, dabei zeigen die kleinen kammartigen Erhebungen in Richtung des Trägers. Drücken Sie gerade nach unten, um den Träger zu lösen. Gleichzeitig drücken Sie das Demontagew- erkzeug nach unten und kippen Sie das Tischbein, um es vom Balken zu entfernen. Wiederholen Sie Schritt 6 bis 8 für die andere Seite...
- Seite 12 BakkerElkhuizen Eurotec-Ring 15 47445 Moers Deutschland Tel. +49 (0) 2841 6579 010 Email. info@bakkerelkhuizen.com Alle Rechte vorbehalten. Alle Marken sind eingetragene Markenzeichen der jeweiligen aufgeführten Hersteller. Alle Spezifizierungen können ohne Vorankündigung geändert werden.
