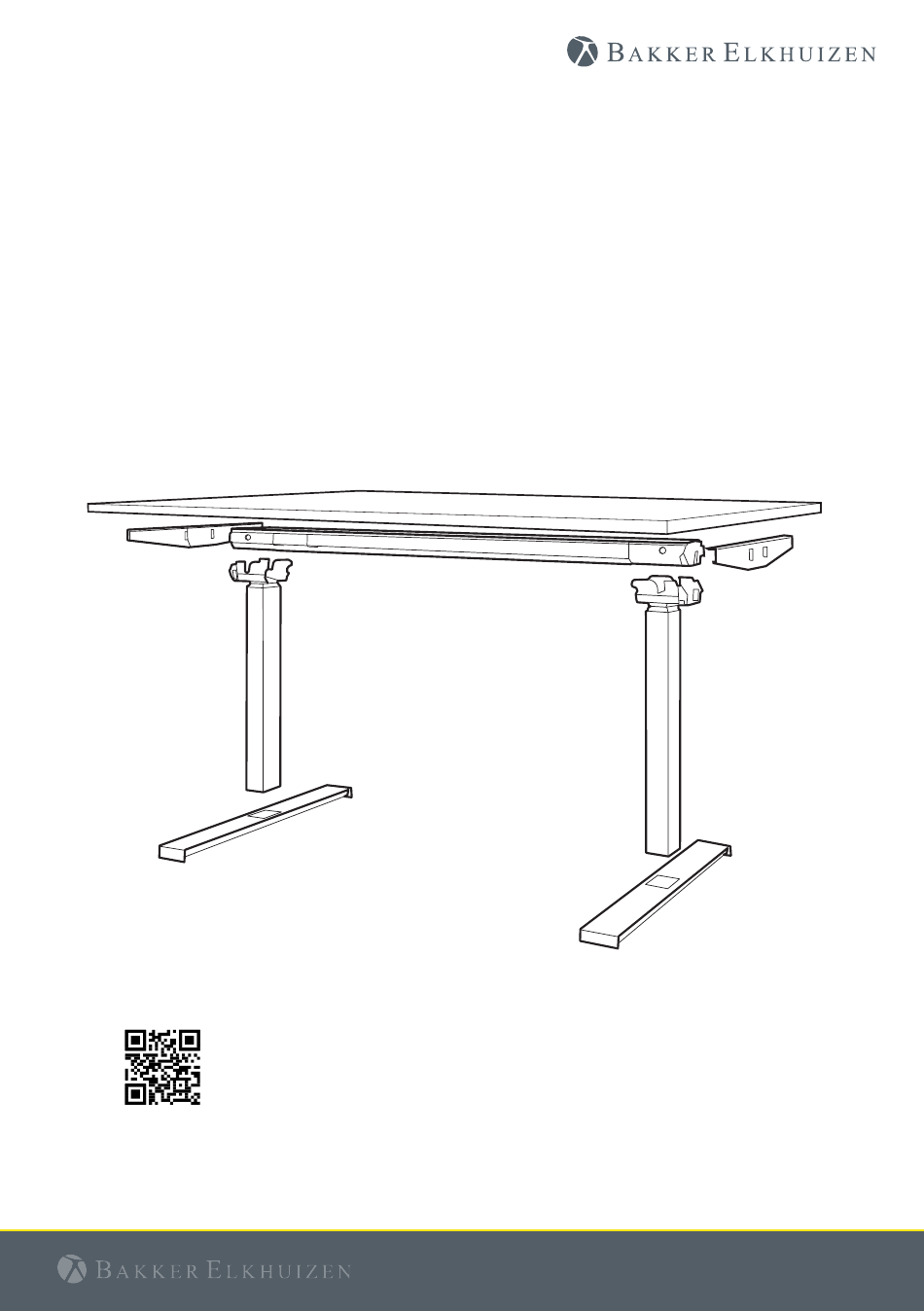

- Seite 1 WORK & MOVE Desk Montage Anleitungsvideo www.bakkerelkhuizen.de Work Smart - Feel Good...
- Seite 2 Bauteile: A. Träger (2x) J. Stromkabel - 8x M6-Schrauben B. Tischbeine (2x) K. Tischplatte zur Befestigung Parts: C. Balken L. Kappen mit der Füße an den J. Power cable A. Cantilever (2x) D. Füße (2x) Schrauben für Tischbeinen. K. Tabletop B.
- Seite 3 Tischplatte mit den Bohrungen nach oben umdrehen. Balken auf erforderliche Länge ausfahren (Breite 1150 bis 1750 mm), einstellbar in 50 mm-Schritten. Vergewissern Sie sich, wenn Sie den Balken auf die Tischplatte legen, dass die RJ45-Buchse sich auf der gleichen Seite wie die Bohrungen für den Desk-Controller befindet.
- Seite 4 Platzieren Sie einen der beiden Träger neben den Balken. Drücken Sie den Träger in den Balken bis Sie ein Click Geräusch hören. Der Träger ist dann in der richtigen Position angebracht. Montieren Sie die beiden Träger auf jeder Seite des Balkens. Stellen Sie sicher, dass die Träger korrekt platziert sind und nicht vom Balken abgedreht werden können.
- Seite 5 Befestigen Sie den Rahmen mit 20x Montageschrauben wie folgt an der Tischplatte (entlang der Bohrlöcher): Stecken Sie das WORK & MOVE 4 Schrauben an den Enden des Desk TP Kabel in die RJ-45 Buchse. Balkens. Verwenden Sie eine davon, Verbinden Sie dieses zum WORK & um das Hauptkabel am Balken MOVE Desk UTP Splitter.
- Seite 6 Achten Sie darauf, beim Stromkabel anschließen. Befestigen des Kabels an der Tischplatte eine Kabelklemme zu verwenden, damit die Spannung auf dem Kabel vermieden wird. Tischbeine montieren. Stellen Sie sicher, dass die Tisch- beine komplett eingefahren sind. Falls sich die Tischbeine beim Umdrehen herausziehen, drehen Sie das Gewinde vorsichtig im Uhrzeigersinn bis zum Anschlag.
- Seite 7 Tischbeine neigen und korrekt am Bal- ken platzieren, beachten Sie die Einkerbungen hierfür. Fixieren Sie die Tischbeine am Balken indem Sie sie nach unten drücken, bis Sie ein “Click” hören. Dann sind beide Sperrklinken der Tischbeine in der korrekten Position verriegelt. Click! Überprüfen Sie, ob beide Sperrklinken nach der Montage der Tischbeine sicht- bar sind.
- Seite 8 Stellfüße montieren. Drehen Sie den Tisch auf seinen Füßen um und stellen Sie sicher, dass er waagerecht steht. Falls erforderlich, den Tisch mithilfe der Stellfüße ausnivellieren. Schließen Sie den Tisch an die Steckdose. Ihr Schreibtisch ist jetzt einsatzbereit Laden Sie die WORK & MOVE-Software herunter. Sie haben die WORK &...
-
Seite 9: Demontage
Demontage Verwenden Sie zur Demontage des Balkens das WORK & MOVE Desk- Rahmen-Demontagewerkzeug (Bestellcode BNELINWMDT). Das Demontagewerkzeug hat auf der einen Seite Erhöhungen. Stellen Sie den Schreibtisch auf die niedrigste Höhe ein, sodass die Tischbeine vollständig eingefahren sind. Vom Stromnetz trennen. Tisch auf den Kopf stellen. - Seite 10 Setzen Sie das Demontagewerkzeug auf den Balken, dabei zeigen die kleinen kammartigen Erhebungen in Richtung des Trägers. Drücken Sie gerade nach unten, um den Träger zu lösen. Gleichzeitig drücken Sie das Demontagew- erkzeug nach unten und kippen Sie das Tischbein, um es vom Balken zu entfernen. Wiederholen Sie Schritt 6 bis 8 für die andere Seite Work Smart - Feel Good...
- Seite 11 Work Smart - Feel Good...
