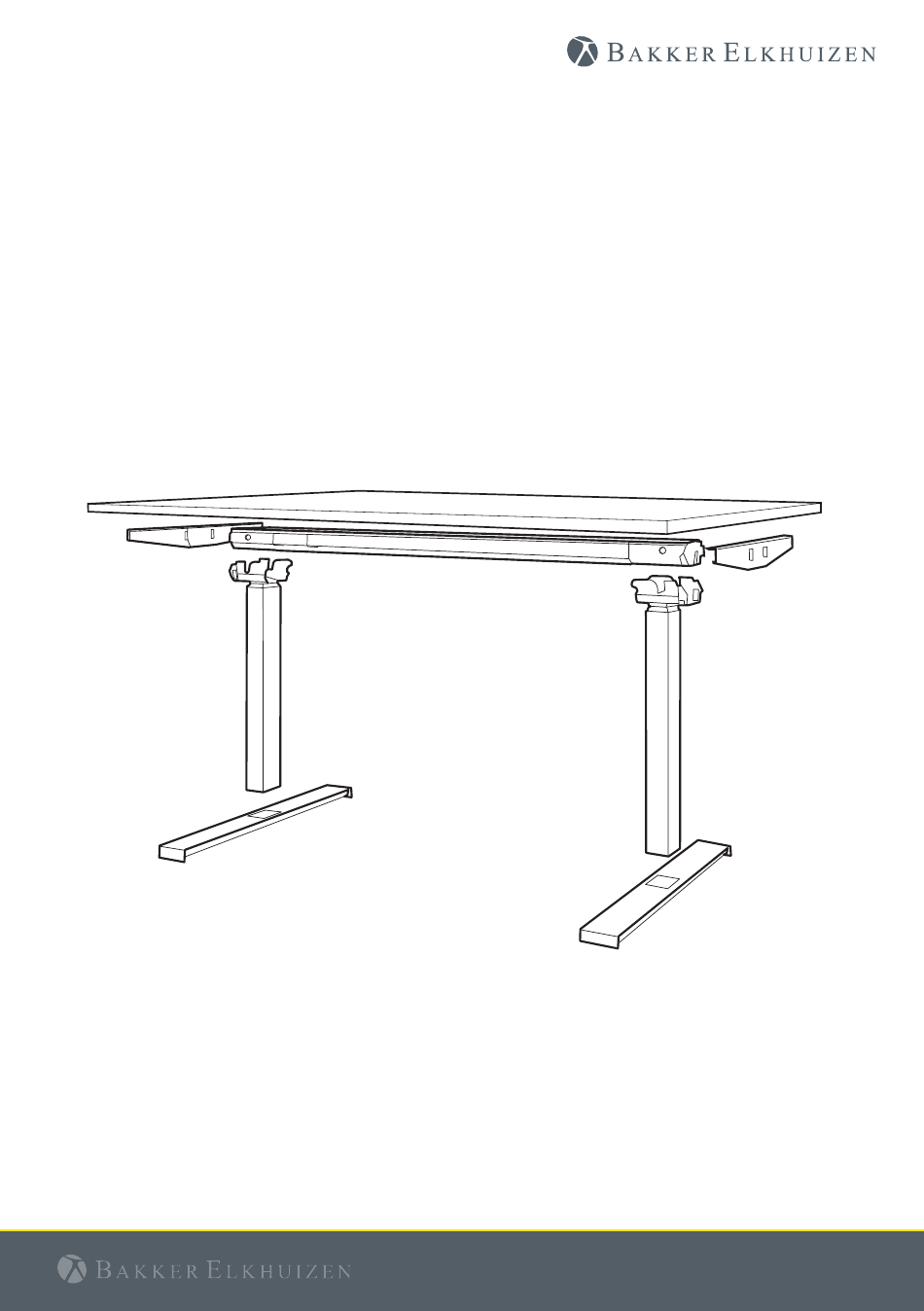

- Seite 1 WORK & MOVE Desk Montage www.bakkerelkhuizen.de Work Smart - Feel Good...
- Seite 2 Bauteile: A. Träger (2x) I. Kappen mit Steuerung - 3x B. Tischbeine (2x) Schrauben für Kabelklemmen C. Balken Stellfüße - 8x M6-Schrauben D. Füße (2x) J. Schrauben: zur Befestigung E. Manuelle Steuerung - 22x Montageschrau- der Füße an den F. WORK & MOVE ben (20 + 2 Extra) Tischbeinen.
- Seite 3 Tischplatte mit den Bohrungen nach oben umdrehen. Balken auf erforderliche Länge ausfahren (Breite 1150 bis 1750 mm), einstellbar in 50 mm-Schritten. Vergewissern Sie sich, wenn Sie den Balken auf die Tischplatte legen, dass die RJ45-Buchse sich auf der gleichen Seite wie die Bohrungen für den Desk-Controller befindet.
- Seite 4 Platzieren Sie einen der beiden Träger neben den Balken. Drücken Sie den Träger in den Balken bis Sie ein Click Geräusch hören. Der Träger ist dann in der richtigen Position angebracht. Montieren Sie die beiden Träger auf jeder Seite des Balkens. Stellen Sie sicher, dass die Träger korrekt platziert sind und nicht vom Balken abgedreht werden können.
- Seite 5 Befestigen Sie den Rahmen mit 20x Montageschrauben wie folgt an der Tischplatte (entlang der Bohrlöcher): 8 Schrauben an den Enden des Balkens. Verwenden Sie eine davon zur Befestigung des Netzkabels zum Balken mit der Kabelklemme, um eine Kabelentlastung zu schaffen, siehe Schritt 9. 4 Schrauben an Erweiterungspunkten.
- Seite 6 Tischbeine montieren. Stellen Sie sicher, dass die Tisch- beine komplett eingefahren sind. Falls die Tischbeine ausfahren während Sie sie drehen, drücken Sie manuell die Tischbeine wieder in die eingefahrene Position. Tischbeine neigen und korrekt am Bal- ken platzieren, beachten Sie die Einkerbungen hierfür.
- Seite 7 Manuelle Steuerung mon- tieren oder das WORK & MOVE-Kabel. Stellen Sie sicher, dass nur eine manuelle Steuerung zur gleichen Innerhalb der RJ45-Buchse Zeit mit dem Balken verbunden ist.* * Wenn diese angeschlossen ist, können Sie das schwarze WORK & MOVE-Kabel in die RJ45-Buchse stecken, damit Sie den Tisch mit der WORK &...
- Seite 8 Montieren Sie die Tischfüße. 10.1 Tischfüße mit acht M6- Befestigungsschrauben an den Tischbeinen montieren. Work Smart - Feel Good...
- Seite 9 10.2 Stellfüße montieren. Drehen Sie den Tisch auf seinen Füßen um und stellen Sie sicher, dass er waagerecht steht. Falls erforderlich, den Tisch mithilfe der Stellfüße ausnivellieren. Schließen Sie den Tisch an die Steckdose an und prüfen Sie, ob sowohl die manuelle- als auch die WORK &...
-
Seite 10: Demontage
Demontage Verwenden Sie zur Demontage des Balkens das WORK & MOVE Desk- Rahmen-Demontagewerkzeug (Bestellcode BNELINWMDT). Das Demontagewerkzeug hat auf der einen Seite Erhöhungen. Stellen Sie den Schreibtisch auf die niedrigste Höhe ein, sodass die Tischbeine vollständig eingefahren sind. Vom Stromnetz trennen. Tisch auf den Kopf stellen. - Seite 11 Schrauben Sie den Balken und die Träger von der Tischplatte ab. Platzieren Sie das Demontagewerkzeug auf den Balken, dabei zeigen die Erhöhungen des Demontagewerzeuges auf den Träger. Drücken Sie den Träger gerade nach unten um Ihn herauszulösen. Drücken Sie gleichzeitig das Demontagewerkzeug nach unten und kippen Sie das Tischbein, um es vom Träger zu lösen.
- Seite 12 BakkerElkhuizen BakkerElkhuizen Eurotec-Ring 15 47445 Moers Deutschland tel. +49 (0) 2841 6579 010 email. info@bakkerelkhuizen.com Alle Rechte vorbehalten. Alle Marken sind eingetragene Markenzeichen der jeweiligen aufgeführten Hersteller. Alle Spezifizierungen können ohne Vorankündigung geändert werden. Work Smart - Feel Good...
