Seite 2: Produktname Und Modell

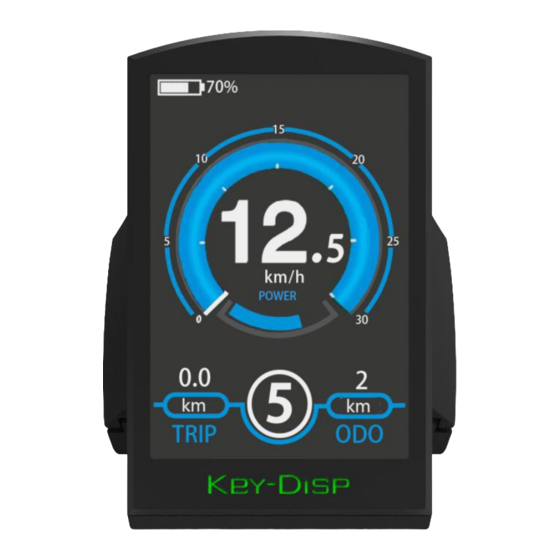

Produktname und Modell Name: Smart TFT Display für Elektrofahrräder Modell: KD986 Technische Daten ● Stromversorgung 36V/48V ● Nennbetriebsstrom: 10mA ● Maximaler Betriebsstrom: 30mA ● Unzulänglicher Leckstrom: < 1 A ● Betriebstemperatur: -20 ° C ~ 60 ° C ● Lagertemperatur: -30 ° C ~ 70 ° C... - Seite 3 Fernansicht und Größentabelle (in mm) ◆...
-
Seite 4: Allgemeine Maßnahmen
Allgemeine Maßnahmen Ausschalten des E-Bike-Systems ◆ Drücken Sie den Power-Button, um das E-Bike-System einzuschalten. Wenn Sie die Ein-/Ausschalttaste 2 Sekunden gedrückt halten, wird das E-Bike-System ausgeschaltet. E-Bike-Systeme werden nicht mehr mit Batterien versorgt. Bei ausgeschaltetem E-Bike-System beträgt der Leckstrom weniger als 1 A. Das E-Bike-System schaltet sich automatisch ab, wenn das E-Bike länger als 10 ■... - Seite 5 Push-Hilfsmodus ein- und ausschalten ◆ Um den Tastenzugriff zu aktivieren, halten Sie die Taste "-" gedrückt. Nach 2 Sekunden startet der Antrieb des E-Bikes mit einer gleichmäßigen Geschwindigkeit von 6 km/h, während auf dem Bildschirm "" angezeigt wird. Sobald Sie die Taste "-" am Bediengerät loslassen, wird die Druckhilfe sofort ausgeschaltet.
- Seite 6 Wahl des Unterstützungsniveaus ◆ Drücken Sie einfach die "+" oder "-" Taste, um zwischen den Hilfsstufen zu wechseln und die Motorausgangsleistung zu ändern.Die Standardunterstützungsstufe reicht von 0 bis 5 und die Ausgangsleistung der Stufe 0 ist Null. Die Stufe "1" ist die minimale Leistung. Die "5" Klasse ist die maximale Leistung.
- Seite 7 Motorleistungsanzeige ◆ Die Leistung des Motors kann über die folgenden Schnittstellen abgelesen werden Schnittstelle zur Motorleistungsanzeige Anzeige für USB-Anschluss ◆ Wenn das Display an ein externes USB-Gerät angeschlossen wird, sieht die Anzeigeschnittstelle wie folgt aus. USB Connection Indicator Interface Fehlercode-Anzeige ◆...
-
Seite 8: Einstellungen Des Displays
Einstellungen des Displays Drücken Sie die Ein-/Ausschalttaste, um das Display einzuschalten. Um auf die Einstellungsseite zuzugreifen, halten Sie die Taste "+" und die Taste "-" für 2 Sekunden gedrückt. Die Schnittstelle wird eingerichtet Alle Einstellungen werden während des geparkten E-Bikes bedient. - Seite 9 Schnittstelle zum Einstellen der Auslösedistanzlücke...
-
Seite 10: Umrechnung Von Kilometern Pro Meile
Umrechnung von Kilometern pro Meile ◆ Die Schalteinheit stellt die Einheiteneinstellung dar. Um die Einheiten zu wechseln, drücken Sie die Taste "+" oder "-" um die gewünschte Einheit auszuwählen, und drücken Sie die Taste "i", um zu bestätigen, dass die Standardeinheit"... -
Seite 11: Einstellung Der Geschwindigkeitsbegrenzung
Einstellung der Geschwindigkeitsbegrenzung ◆ Geschwindigkeitsbegrenzung zeigt eine begrenzte Geschwindigkeitseinstellung an. Das E-Bike-System schaltet sich automatisch ab, wenn die aktuelle Geschwindigkeit die Geschwindigkeitsbegrenzung überschreitet. Die Geschwindigkeitsbegrenzung liegt zwischen 12 km/h und 40 km/h. Der Standardwert ist 25 km/h. Um die Grundeinstellungen zu ändern, drücken Sie die Taste "+" oder "-" um zu erhöhen oder zu verringern, bis der gewünschte Wert angezeigt wird. -
Seite 12: Einstellung Der Helligkeit Der Hintergrundbeleuchtung
Einstellung der Helligkeit der Hintergrundbeleuchtung ◆ Die Helligkeit des LCD-Bildschirms zeigt die Hintergrundbeleuchtung an. 100% ist die höchste Helligkeit. Je kleiner der Prozentsatz, desto geringer ist die Helligkeit der Hintergrundbeleuchtung. Um die Helligkeit der Hintergrundbeleuchtung zu ändern, drücken Sie die Taste "+" oder "-"... - Seite 13 SOC View Setup Interface...
-
Seite 14: Erweiterte Einstellungen
Erweiterte Einstellungen Wenn die Anzeigeeinstellungen abgeschlossen sind, drücken Sie die Zurück-Taste, um zur Seite "Einstellungen" zurückzukehren. Drücken Sie die Up/Down-Taste, um erweiterte Einstellungen auszuwählen, und drücken Sie dann die "i"-Taste, um die erweiterte Einstellungen-Seite aufzurufen. Leveleinstellung des Assistenzsystems ◆ Optionen für den sekundären Ebenenmodus Die Leistungseinstellung zeigt die Einstellung der Hilfsstufe an. -
Seite 15: Controller Überstrom-Schereinstellung
Controller Überstrom-Schereinstellung ◆ Die Strombegrenzung zeigt die Einstellung des Überstromschneidens des Reglers an. Der aktuelle Wert kann von 7,0A auf 25,0A geändert werden. Der Standardwert ist 15A. Um die Grundeinstellungen zu ändern, drücken Sie die "+" oder "-" Taste, um den aktuellen Wert zu erhöhen oder zu verringern. - Seite 16 Geschwindigkeitssensor ◆ Geschwindigkeitssensor stellt die Einstellung des Geschwindigkeitssensors dar. Um die Einstellungen des Geschwindigkeitssensors zu ändern, drücken Sie die Taste "+" oder "-" und wählen Sie die Anzahl der Köpfe an den Speichen des E-Bikes (im Bereich von 1 bis 15). Der Standardwert ist 1. Um die geänderten Einstellungen zu speichern, drücken Sie zur Bestätigung die Taste "i".
- Seite 17 Langsame Starteinstellunge...
-
Seite 18: Sensitive Empfindlichkeit
Sensitive Empfindlichkeit ◆ Die Empfindlichkeit gibt die Empfindlichkeit des Hilfssensors an. Dies bedeutet, dass die Motorunterstützung aktiviert werden sollte, nachdem eine bestimmte Anzahl von Magneten den Hilfssensor passiert hat. Um den Wert zu ändern, drücken Sie die Taste "+" oder "-" um den Empfindlichkeitswert auszuwählen. -
Seite 19: Einstellung Des Startpassworts
Einstellung des Startpassworts ◆ Um die Seite zum Einstellen des Startpassworts aufzurufen, wählen Sie im Menü "Passwort" und bestätigen Sie, indem Sie die Schaltfläche "i" drücken. Der Passwortsatz repräsentiert die Einstellung des Startpassworts. Das Startpasswort ist ein 4-stelliger Code. Das Standardpasswort ist "1212". Schnittstelle zur Kennworteinstellung Startpasswort deaktiviert/aktiviert Um die Einstellung des Startpassworts zu aktivieren oder zu deaktivieren, drücken... -
Seite 20: Einstellungen Zum Beenden
Zurücksetzen des Startpassworts Drücken Sie auf der letzten Schnittstelle oben die Taste "+" oder "-" und wählen Sie "Passwort zurücksetzen" aus. Drücken Sie die Taste "i", um den Einstieg in die Schnittstelle zum Zurücksetzen des Startpassworts zu bestätigen. Es gibt 3 Seiten zum Einrichten eines neuen Passworts: Bitte geben Sie auf der ersten Seite das aktuelle Passwort oder das Standardpasswort "1212"... - Seite 21 Einstellung...
-
Seite 22: Qualitätssicherung Und Gewährleistungsumfang
Qualitätssicherung und Gewährleistungsumfang I Garantiefrist Diese Garantie gilt nur für Produkte, die unter normalen Gebrauchsbedingungen （1） verwendet werden. Die Garantie gilt 24 Monate nach Versand oder Auslieferung an den Kunden （2） II Die folgenden Umstände fallen nicht unter unsere Gewährleistung. 1. -
Seite 23: Anhang 1: Definition Des Fehlercodes
Reparieren Sie das Display, wenn ein Fehlercode angezeigt wird. ◆ * Diese Anleitung ist eine universelle Version des Monitors KD986. Einige Versionen dieses Monitors können von den Spezifikationen der Software abweichen. Bitte beziehen Sie sich immer auf die aktuelle Version.
