- Seite 1 E-Bike Steuerdisplay Bedienungsanleitung...

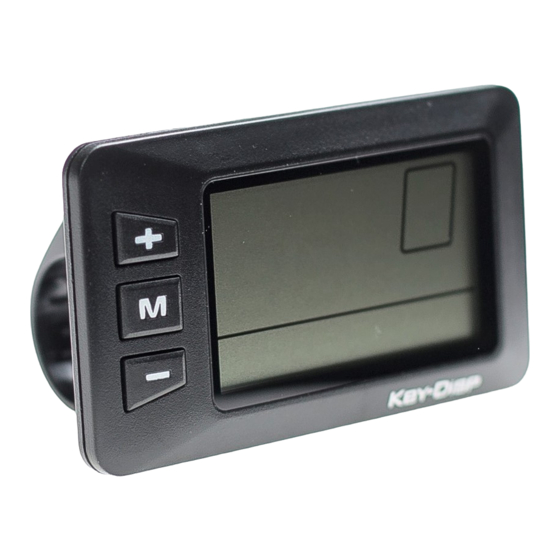

- Seite 2 Produktname und Artikelnummer Intelligentes Steuerdisplay für Elektrofahrräder. Modell: KD21C Spezifikationen • 24V / 36V / 48V Stromversorgung • Nennstrom: 10mA • maximaler Arbeitsstrom: 30mA • Ruhestrom im ausgeschalteten Zustand: <1 µA • Arbeitstemperatur: -20 - 60 ° C. • Lagertemperatur: -30 - 70 ° C.
- Seite 3 • Fahrzeit • Distanz- und Gesamtstrecke • Assistent-Funktion • Beleuchtung ein-/ausschalten • Fehlercode-Anzeige • Verschiedene Einstellungs-Möglichkeiten (z.B. Radumfang, Geschwin- digkeitsbegrenzung, Batteriestand, Passwort aktivieren, usw.) • Standardeinstellungen wiederherstellen Installationsanweisungen Das Steuerdisplay wird auf der linken Seite des Lenkers montiert. Passen Sie den Winkel für eine gute Bildschirmansicht an. Schalten Sie vorher den Strom aus.
- Seite 4 Allgemeine Bedienung Ein- und Ausschalten des E-Bike-Steuerdisplays Halten Sie zum Ein- und Ausschalten des E-Bike-Systems die Modus- Taste 2 Sekunden gedrückt. Wenn das E-Bike für ca. 10 Minuten nicht bewegt wird, schaltet sich das Steuerdisplay automatisch ab. Display-Anzeige Nachdem Einschalten zeigt das Display den Akkustand, die Geschwin- digkeit, die Stufe und die zurückgelegte Distanz an.
- Seite 5 Sekunden fährt das E-Bike in Schrittgeschwindigkeit (6 km/h) weiter. Die Funktion wird ausgeschaltet, sobald die -Taste nicht mehr gedrückt wird. Dieser Modus funktioniert nur, indem die -Taste gedrückt bleibt. Vorsicht! Das E-Bike beschleunigt in diesem Modus. Beleuchtung ein-/ausschalten Halten Sie die +Taste 2 Sekunden lang gedrückt, um die Hintergrundbe- leuchtung und das Frontlicht einzuschalten.
- Seite 6 auf Stufe 5. Sie können die Geschwinigkeitsstufe über die + und -Taste wechseln. Akkuanzeige Der Akkuverbrauch wird über das Display angezeigt. Die Batterieanzeige beginnt zu blinken, sobald der Akku geladen werden muss. Fehlercode-Anzeige Die Komponenten des E-Bike-Systems werden kontinuierlich und automatisch überwacht.
- Seite 7 Lassen Sie das Display bei einer Fehlercode-Anzeige überprüfen und gegebenenfalls reparieren. Bitte wenden Sie sich an den Hersteller oder einen Fahrradhändler in Ihrer Nähe. Allgemeine Einstellungen Schalten Sie das Steuerdisplays ein. Um in die allgemeinen Einstellungen zu gelangen, halten Sie die + und -Taste für 2 Sekunden gedrückt. Zurückgelegte Strecke Um die zurückgelegte Strecken-Angabe zurückzusetzen, wählen Sie mit der + und -Taste den Menüpunkt tC und halten Sie die Modus-Taste...
- Seite 8 Mit der + und -Taste können Sie zwischen den einzelnen Stufen wählen. Mit der Modus-Taste bestätigen Sie die Auswahl. Nun gelangen Sie in den Menüpunkt Geschwindigkeitseinheit. Geschwindigkeitseinheit - Meilen/KM Mit der + und -Taste, können Sie im Menü Geschwindigkeitseinheit, zwischen U-1 (Meilen) und U-2 (KM) wählen. Um die geänderte Ein- stellung zu speichern, drücken Sie die Modus-Taste und beenden Sie die allgemeinen Einstellungen.
- Seite 9 Radumfang Ld zeigt Ihnen den Reifendurchmesser an. Folgende Werte können ausgewählt werden: 16, 18, 20, 22, 24, 26, 700C and 28. Über die + und -Taste können Sie zwischen den Werten wählen und mit der Modus-Taste die Auswahl bestätigen. Geschwindigkeit Über den Menüpunkt LS gelangen Sie zu der Geschwindigkeitsbe- grenzung.
- Seite 10 Halten Sie die + und -Taste für 2 Sekunden gedrückt, um in die allge- meinen Einstellungen zu gelangen. Halten Sie die + und -Taste für weitere 2 Sekunden gedrückt, um die allgemeinen Display-Einstellun- gen aufzurufen. Nun können Sie mit der +/-Taste zwischen den Einstellungsmöglichkeiten wählen und mit der Modus-Taste bestätigen.
- Seite 11 Stufen-Einstellung Im Menüpunkt PAS können Sie die Unterstützungsstufen in 8 verschiedenen Modi auswählen. Sie können zwischen folgenden Stufen-Einstellungen wählen: 0-3, 1-3, 0-5, 1-5, 0-7, 1-7, 0-9, 1-9 Die Standardeinstellung ist 0-5. Mit der +/-Taste können Sie zwischen den Modi wechseln. Drücken Sie die Modus-Taste, um die Auswahl zu bestätigen.
- Seite 12 Überstromschutz-Einstellung Der Standradwert des Überstromschutzes liegt bei 15 A. Um den CUR- Wert anzupassen, drücken Sie die +/-Taste. Mit der Modus-Taste bestä- tigen Sie Ihre Auswahl. Assistentensensor-Einstellung Mit dem Assistentensensor kann die Laufrichtung eingestellt werden. Es gibt Vorwärts (run-f) und Rückwärts (run-b). Der Standardwert ist run-f. Mit der +/-Taste können Sie zwischen den beiden Richtungen wechseln.
- Seite 13 Drücken Sie die Modus-Taste, um die Auswahl zu bestätigen. PAS-Magnetscheiben-Nummer Mit der +/-Taste können Sie die Ziffer ändern und die Auswahl mit der Modus-Taste bestätigen. Sobald Sie mit der Änderung fertig sind drü- cken Sie die Modus-Taste. Geschwindigkeitssensor Über die Geschwindigkeitssensor-Einstellungen, kann der Sensor zwi- schen Stufe 1 - 9 eingestellt werden.
- Seite 14 Beschleunigungsunterstützung Über die Beschleunigungsunterstützung können Sie die Unterstützung aktivierten/deaktiviert. Mit der Auswahl HL-y ist die Unterstützung aktiviert. Um Y (aktivieren) auszuwählen drücken Sie die +Taste und für N (deaktivieren) die -Taste. Bestätigen Sie die Auswahl mit der Modus- Taste. Beschleunigungsstufen-Einstellung Über die Beschleunigungsstufen-Einstellung können Sie die Stufen akti- vierten/deaktiviert.
- Seite 15 Systemeinstellung Über die Systemeinstellung können Sie die Zeit für die Akku-Leistung einstellen. Die Standard-Zeit ist 3 Sekunden. Sie können mit der +/-Taste zwischen 3, 6 und 12 Sekunden wechseln. Mit der Modus-Taste bestätigen Sie die Auswahl. Geschwindigkeitsbegrenzung Über den Menüpunkt LS gelangen Sie zu der Geschwindigkeitsbegren- zung.
- Seite 16 Tasten-Assistant Über den Tasten-Assistent können Sie die PUS-Druckunterstützung akti- vierten/deaktiviert. Mit der Auswahl PUS-y ist die Unterstützung aktiviert. Um Y (aktivieren) auszuwählen drücken Sie die +Taste und für N (deak- tivieren) bestätigen Sie die Auswahl mit der Modus-Taste. PAS-Geschwindigkeitseinstellung Sie können mit der +/-Taste zwischen 20 % und 35 % den gewünschten Wert auswählen.
- Seite 17 SSP-Einstellung Über die SSP-Einstellung können Sie die Start-Beschleunigung einstel- len. Sie können mit der +/-Taste zwischen Stufe 1, 2, 3 und 4 wechseln. Bestätigen Sie die Auswahl mit der Modus-Taste 2 Sekunden und Sie kehren in die allgemeinen Display-Einstellungen zurück. Passworteinstellung Kennwortabfrage aktivieren.
- Seite 18 Passwort aktivieren/deaktivieren Drücken Sie die +oder -Taste, um Disable (deaktivieren) oder Enable (aktivieren) zu wählen. Mit der Modus-Taste bestätigen Sie Ihre Aus- wahl. Wählen Sie die Passwort-Aktivierung aus und geben Sie nun Ihr Passwort ein. Passwort ändern Wird auf dem Display P3: 0000 angezeigt, drücken Sie die + und -Taste, um die Ziffern zu ändern.
- Seite 19 Einstellungen beenden Mit der Modus-Taste bestätigen Sie die Eingabe. Halten Sie die Modus- Taste gedrückt, um die Einstellungen zu speichern und zu beenden.Hal- ten Sie die -Taste gedrückt, um den Vorgang abzubrechen. Sie kehren in das vorherige Menü zurück. Werden innerhalb von 2 Minuten keine Vorgänge ausgeführt, wird die Anzeige automatisch beendet.
- Seite 20 2. Vermeiden Sie, das Gegenstände auf das Display treffen. 3. Wenden Sie sich an den Hersteller, wenn das Display nicht richtig funktioniert. Qualitätssicherung und Garantie Die Garantie gilt für 24 Monate, ab dem Kaufdatum des E-Bikes und nur bei sachgemäßer Nutzung. Folgende Fälle gehören nicht zum Garantieumfang: 1.
