- Seite 1 E-Bike Display Leviatec Petit, Merit, Demission ab 2020 Seite 59 von 88...
-
Seite 2: Spezifikationen

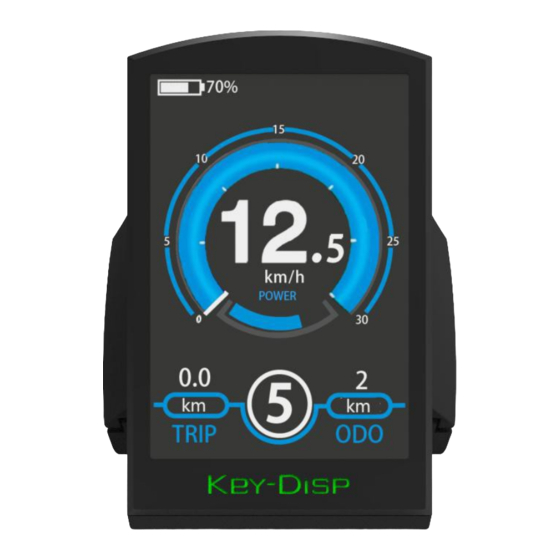

Produkt Modell Intelligentes TFT-Display für E-Bikes; Modell: KD986 Spezifikationen 24 V / 36V / 48V Netzteil Nennarbeitsstrom: 10mA Maximaler Arbeitsstrom: 30mA Aus Blindstrom: <1μA Betriebstemperatur: -20 60 ~ 60 ℃ Lagertemperatur: -30 ℃ ~ 70 ℃ Aussehen und Größe KD986 Display Abbildung und Abmessungen... - Seite 3 Bedienteil Eigenschaften 1. Farbiges LCD mit hoher Leuchtdichte und spezieller Technologie (Die Glaslinse passt vollständig und nahtlos zum Bildschirm, um bessere Anzeigeeffekte erzielen). Holographischer Bildschirm, es sieht aus wie ein Smartphone, wenn das Display ausgeschaltet ist. Der visuelle Effekt ist sowohl aus verschiedenen Blickwinkeln als auch bei starkem Sonnenschein gut.
- Seite 4 Display Anschluss mit einfachen Steckverbindungen Seite 62 von 88...
-
Seite 5: Allgemeiner Betrieb
Allgemeiner Betrieb Ein- und Ausschalten des E-Bike Systems ◆ Drücken Sie den Netzschalter, um das E-Bike-System einzuschalten. Wenn man den Netzschalter 2 Sekunden lang gedrückt hält, wird das E-Bike-System ausgeschaltet. Das E-Bike-System verbraucht keinen Batteriestrom mehr. Beim Ausschalten des E-Bike-Systems beträgt der Blindstrom weniger als 1 μA. - Seite 6 Display Anzeige ◆ Nach dem Einschalten des E-Bike-Systems werden auf dem Display standardmäßig Geschwindigkeit und Fahrstrecke angezeigt. Drücken Sie die Taste „i“, um zwischen folgenden Elementen zu wechseln: Tageskilometer (km) → ODO (km) → max. Geschwindigkeit (km / h) → Durchschn. Geschwindigkeit (km / h) →...
- Seite 7 Ein- und Ausschalten der Anfahr-/Schiebehilfe ◆ Halten Sie die Taste „-“ gedrückt, um die Anfahr-/Schiebehilfe zu aktivieren. Nach 2 Sekunden wird der Antrieb des E-Bikes mit einer gleichmäßigen Geschwindigkeit von 6 km / h aktiviert, während auf dem Bildschirm “ ”angezeigt wird.
- Seite 8 Ein- und Ausschaltung der Beleuchtung ◆ Um die Beleuchtung einzuschalten drücken Sie auf “ ”. Die Helligkeit der Hintergrundbeleuchtung wird automatisch reduziert. Drücken Sie die Taste“ ” b“” erneut, um die Beleuchtung auszuschalten. Ein-/Ausschalten der Beleuchtung Seite 66 von 88...
- Seite 9 Einstellung der Tretunterstützung ◆ Drücken Sie kurz die Taste "+" oder "-", um zwischen den Unterstützungsstufen zu wechseln, um die Motorausgangsleistung zu ändern. Die Standardunterstützungsstufe reicht von Stufe "0" bis Stufe "5". Die Ausgangsleistung ist Null auf Stufe "0". . Stufe „1“ ist die Mindestleistung.
- Seite 10 ◆ Batterie Ladestandsanzeige Die fünf Batterien stellen die Kapazität der Batterie dar. Die fünf Batterien sind hell, wenn die Batterie unter Spannung steht. Wenn der Prozentsatz 0% beträgt, muss der Akku sofort aufgeladen werden. Batterieanzeige ◆ Motorleistungsanzeige Die Leistung des Motors kann über die Schnittstelle, den unteren blauen Rand, abgelesen wer Motor Power Indication Interface...
- Seite 11 USB Verbindungsanzeige ◆ Wenn das Display an ein externes USB-Gerät angeschlossen ist, wird die Display-Oberfläche wie folgt angezeigt. USB Verbindungs-Anzeige Seite 69 von 88...
- Seite 12 Fehlercode-Anzeige ◆ Die Komponenten des E-Bike-Systems werden kontinuierlich und automatisch überwacht. Wenn ein Fehler erkannt wird, wird der entsprechende Fehlercode im Textanzeigebereich angezeigt. Hier ist die Detailmeldung des Fehlercodes in der beigefügten Liste 1. Fehlercode-Anzeige Wenden Sie sich an einen Fachhändler oder direkt an ■...
- Seite 13 Einstellungen 1. Drücken Sie den Netzschalter, um das Display einzuschalten. 2. Um auf das Einstellungsmenü zuzugreifen, halten Sie die Taste „+“ und die Taste „-“ 2 Sekunden lang gedrückt. 3. Anzeigeeinstellungen und erweiterte Einstellungen werden aufgelistet: Einstellungsmenü ▉Bitte nehmen Sie Einstellungsänderungen nur bei stehendem Pedelec vor! Seite 71 von 88...
-
Seite 14: Display-Einstellungen
Display Einstellungen: Tageskilometerzähler zurücksetzen ◆ Mit Trip Reset können Sie die Tageskilometer auf Null setzen. Um die Fahrstrecke zurückzusetzen, drücken Sie die Taste „+“ oder die Taste „-“, um Ja oder Nein auszuwählen. Ja steht für das Löschen einer Reisestrecke. Nein bedeutet, dass keine Reisestrecke gelöscht wird. -
Seite 15: Tageskilometer Zurücksetzen
Tageskilometer zurücksetzen Einheiten umstellen ◆ Unter Toggle Unit können Sie Maßeinheiten umstellen. . Zum Umschalten, drücken Sie die Taste „+“ oder „-“, um die gewünschte Maßeinheit auszuwählen, und drücken Sie dann zur Bestätigung die Taste „i“. Um eine geänderte Einstellung zu speichern, drücken Sie die Taste „i“. Der Standardwert ist "Metrisch (km)". - Seite 16 Einstellung des Raddurchmessers ◆ Die korrekte Einstellung des Raddurchmessers ist wichtig z.B. für die korrekte Anzeige der Geschwindigkeit. Um die Grundeinstellungen zu ändern, drücken Sie die Taste „+“ oder „-“, um zu erhöhen oder zu verringern, bis der gewünschte Wert angezeigt wird. Um eine geänderte Einstellung zu speichern, drücken Sie die Taste „i“.
- Seite 17 Helligkeitseinstellung des Displays ◆ Unter LCD-Luminance kann die Helligkeit des Displays eingestellt werden. Der Standardwert ist 100%. Um die Helligkeit der Hintergrundbeleuchtung zu ändern, drücken Sie die Taste „+“ oder „-“, um den gewünschten Prozentsatz auszuwählen. Um eine geänderte Einstellung zu speichern, drücken Sie die Taste „i“. Einstellung der Display-Helligkeit * Nachdem die Anzeigeeinstellungen vorgenommen wurden, drücken Sie ZURÜCK, um...
- Seite 18 Erweiterte Einstellungen: Geben Sie das richtige Passwort ein, um die Benutzeroberfläche für erweiterte Einstellungen aufzurufen. Das Standardkennwort lautet 1212. Geben Sie jede Ziffer durch Drücken der Taste „+/-“ ein und bestätigen Sie die Ziffern durch Drücken der Taste „i“.. Passworteingabe Seite 76 von 88...
- Seite 19 Einstellung der Tretunterstützung ◆ Die Unterstützungsstufen stellen Einstellungen für den Unterstützungsstufenmodus dar, 8 Modi zur Auswahl: 0-2, 1-2, 0-4, 1-4, 0-6, 1-6, 0-8, 1-8. Der Standardwert ist 0-6. Um den Modus der Unterstützungsstufe zu ändern, drücken Sie die Taste „+“ oder „-“, um den gewünschten Modus auszuwählen, und drücken Sie dann zur Bestätigung die Taste „i“.
- Seite 20 Einstellung der Spannung ◆ Die Betriebsspannung Ihres Pedelec wird hier eingestellt. Es kann zwischen 36 und 48 Volt umgeschaltet werden. Selbstverständlich ist die Spannung für Ihr Leviate Pedelec korrekt voreingestellt! 5 Spannungswerte von 36V oder 48V müssen einzeln eingegeben werden. Zum Beispiel ist VOL 1 der erste Balkenspannungswert.
- Seite 21 Einstellung der Geschwindigkeit ◆ Unter Speed Limit kann eine Geschwindigkeitsbegrenzung eingestellt werden. Wenn die aktuelle Geschwindigkeit schneller als das Tempolimit ist, schaltet sich das E-Bike- System automatisch aus. Der Geschwindigkeitsbegrenzungsbereich liegt zwischen 15 km / h und 99,9 km / h. Um die Grundeinstellungen zu ändern, drücken Sie die Taste „+“...
- Seite 22 Geschwindigkeitseinstellung Gashebel (Throttle speed) ◆ Aufgrund gesetzlicher Vorschriften in Deutschland kann die maximale Geschwindigkeit der Anfahr-/Schiebehilfe nicht erhöht werden. Das Display bietet diese Funktion dennoch, wenn auch diese keine Auswirkungen haben: Um die Grundeinstellungen zu ändern, drücken Sie die Taste „+“ oder „-“, um zu erhöhen oder zu verringern, bis der gewünschte Wert angezeigt wird.
- Seite 23 Garantiebedingungen für unsere Displays Garantie Ⅰ 1). Die Garantie gilt nur für Produkte, die unter normalen Nutzungsbedingungen verwendet werden. 2). Die Garantie gilt für 12 Monate nach Verkauf und Übergabe des Leviatec Pedelecs an den Kunden. Ⅱ Andere Die folgenden Punkte gehören nicht zu unserem Garantieumfang. 1) .Das Display ist abgerissen.
- Seite 24 Anschlussdiagramm ◆ Display-side connector mating connector Kabelanschlüsse Kabelnr. Farbe Funktion rot（VCC） ﹢ blau（K） Lock schwarz（GND） ﹣ grün（RX） gelb（TX） Einige Anschlüsse sind vergossen um Wassereintritt zu vermeiden. Bei diesen sind die Kabelfarben nicht zu sehen. Seite 82 von 88...
-
Seite 25: Vorsichtsmaßnahmen Bei Der Bedienung
Händler reparieren wenn ein Fehlercode angezeigt wird. Wir geben Ihnen wenn möglich auch gerne telefonisch / per E-Mail Auskunft. * Diese Bedienungsanleitung ist eine allgemeine Version für das DISPLAY KD986. Einige Versionen dieser Anzeige können sich von Modell zu Modell hinsichtlich der Softwareversion unterscheiden.
