5.2 Installation des Türantriebs
1. Lassen Sie den Antrieb des Schiebetores an der Hauptplatine befestigt. Verwenden Sie eine sechseckige Kopfschraube,
um den Motor auf der Hauptplatine zu befestigen.
2. Schrauben Sie die schrauben, die an der Motorabdeckung befestigt sind, und entfernen Sie dann die Motorabdeckung.
Schließen Sie das Netzkabel nach der Einstellung entsprechend dem elektrischen Schaltplan an. Dann installieren Sie die
Abdeckung und befestigen Sie sie mit Schrauben

5.3 Einbau des Zahnkamms

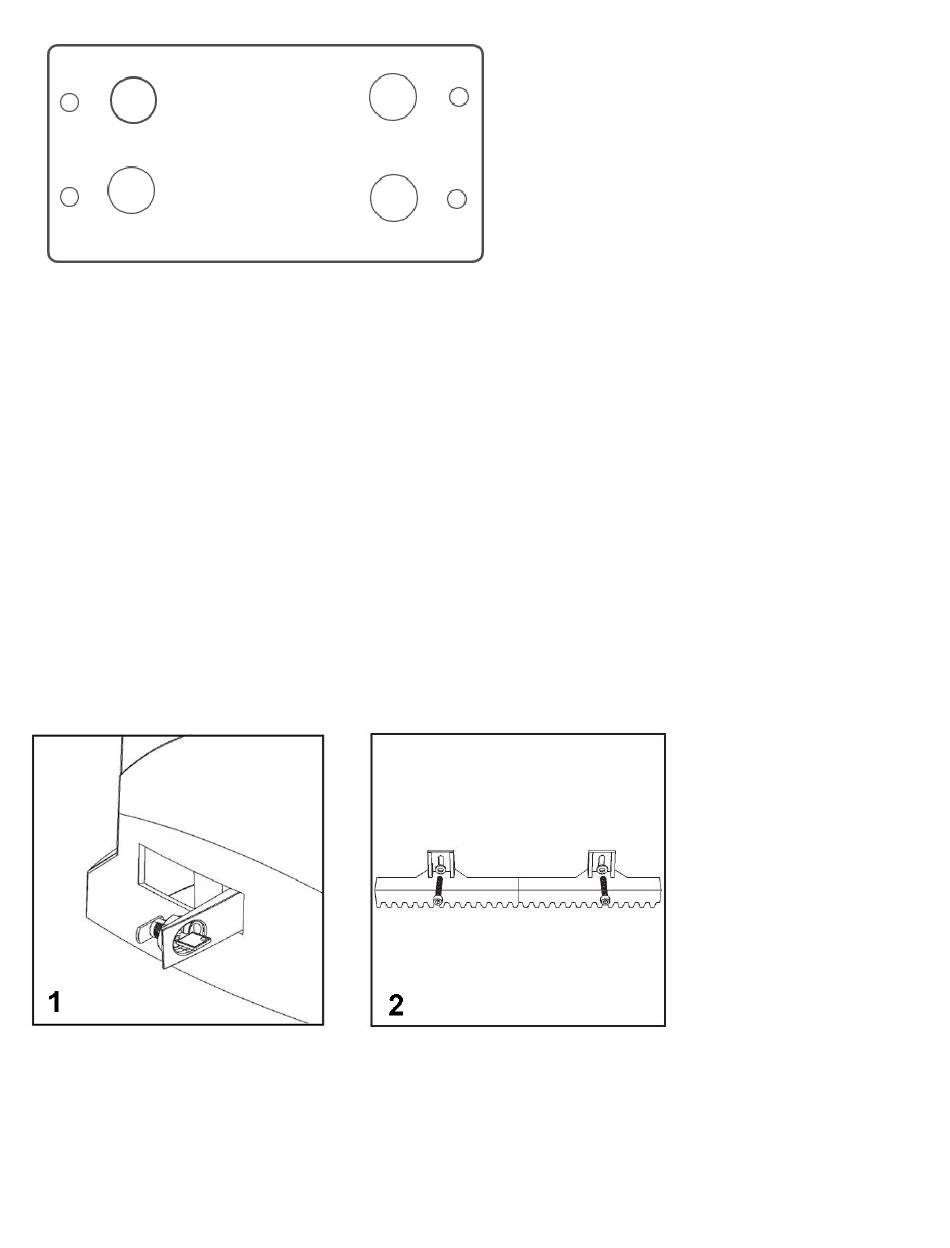

Entriegeln Sie das Laufwerk (Abb. 1). Öffnen Sie das Türblatt vollständig. Befestigen Sie die Schrauben an der Zahnstange und
ziehen Sie sie fest an (Abb. 2). Setzen Sie den ersten Teil der Zahnstange so auf das Ritzel, dass der Kamm ca. 20 cm hinter das
Zahnritzel ragt. Bewegen Sie das Tor manuell und wiederholen Sie den Vorgang mit den anderen Elementen, um die korrekte
Position des Ritzels sicherzustellen (Abb. 3). Es wird empfohlen, 2 mm zwischen Zahnrad und Zahnstange zu lassen, um zu
verhindern, dass das Tor auf dem Motorgetriebe ruht (Abb. 4).
