Gehen Sie vorsichtig mit der Leiterplatte und den Komponenten um. Drücken Sie nicht auf die Platine. Verwenden Sie keine
Werkzeuge. Andernfalls können die Fotozellen beschädigt werden.
Stromleitung

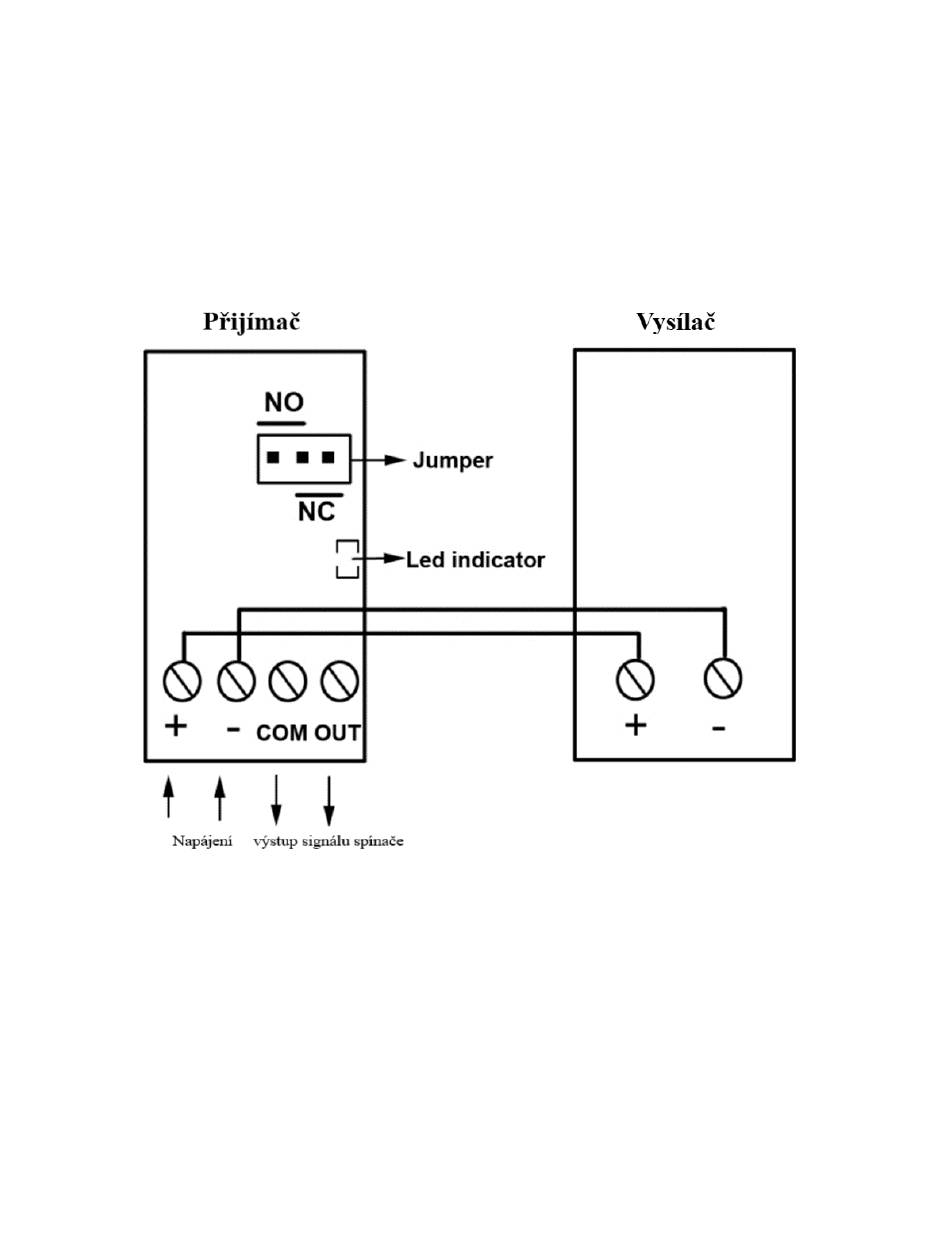

Schließen Sie das Gerät gemäß dem Schaltplan in der folgenden Abbildung an. Stellen Sie N.O. oder N.C. Steuerung über einen
Jumper an der Fotozelle des Empfängers siehe Abbildung unten Befolgen Sie immer die Anweisungen zum Anschließen der
Steuereinheit, an die Sie die Fotozellen anschließen.
Empfänger Sender
Energieversorgung Sendersignalausgang
Wenn die Verbindung abgeschlossen ist, überprüfen Sie die Ausrichtung zwischen Sender und Empfänger, um sicherzustellen,
dass die Fotozelle effizient funktioniert. Wenn der Benutzer nach der richtigen Verbindung eingeschaltet wird, erkennt er, dass
die LED leuchtet (die N.O. über den Jumper einstellt) oder ausgeht (setzt N.C. über den Jumper), wenn die Einheiten richtig
ausgerichtet sind.
WICHTIG: VERWENDEN SIE DEN RICHTIGEN KABELTYP. Kabel sollten einen Querschnitt von mindestens 0,5 mm haben.
