IN SL-600 Handbuch
Antriebssatz für schiebetüren
Inhaltszusammenfassung für IN SL-600

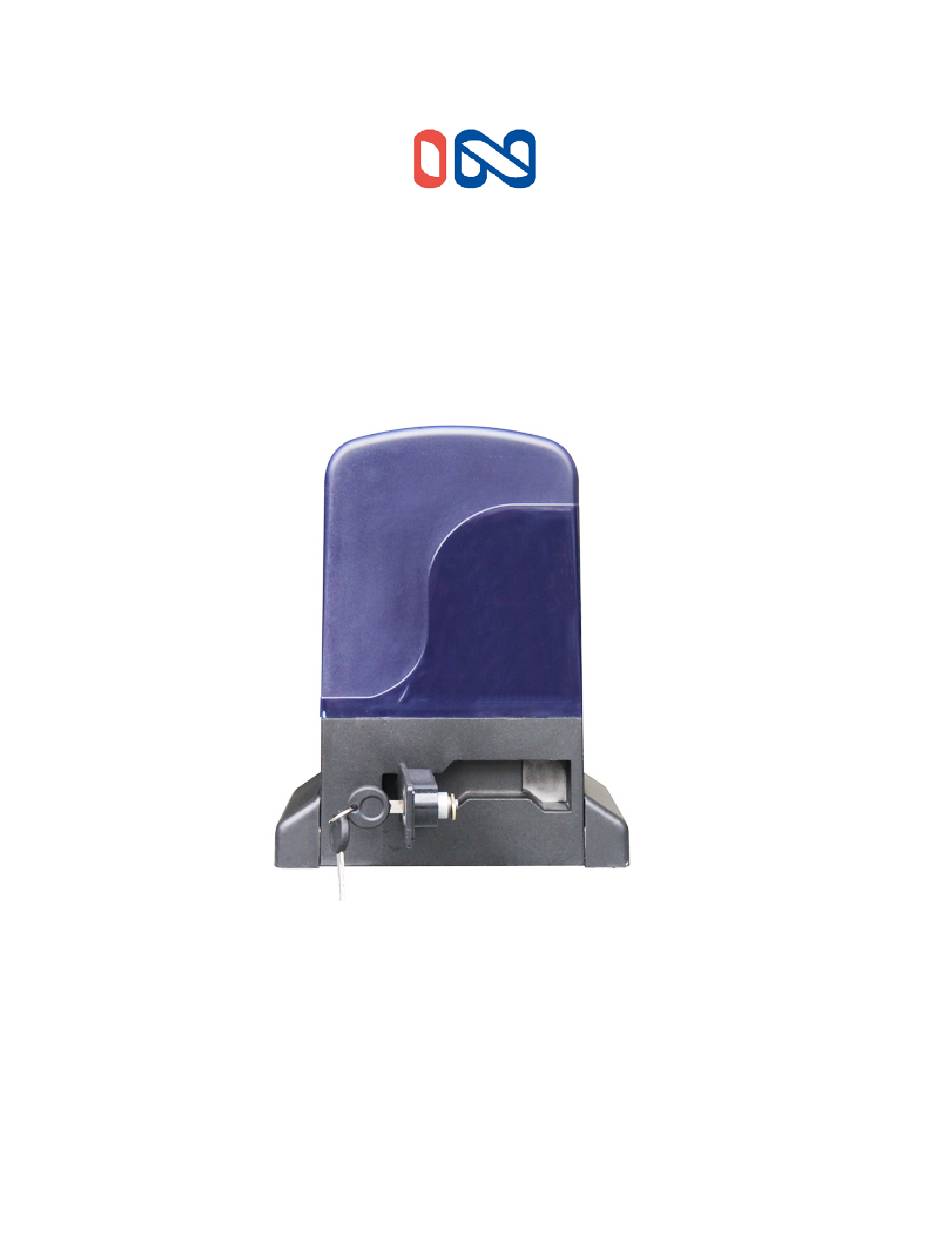

- Seite 1 Antriebssatz für Schiebetüren SL-600 Achtung ! Lesen Sie das Handbuch, bevor Sie mit der Installation beginnen Ver 8/2020...
-
Seite 2: Inhalt Des Pakets
Inhalt des Pakets: 1. Beschreibung Dieser Schiebetürantrieb ist geräuscharm, hat ein starkes Anfangsdrehmoment, Stabilität und Zuverlässigkeit. Die Steuerplatine verfügt über einen Überlastschutz. Bei einem Stromausfall kann der Motorantrieb mechanisch freigegeben werden, so dass das Tor manuell geöffnet oder geschlossen werden kann. Bei Verwendung von Infrarot-Fotozellen stoppt das Tor automatisch und öffnet sich wieder, wenn ein Hindernis erkannt wird. - Seite 3 3. Parameter 1. Arbeitstemperatur : -25 ° C + 55 ° C 2. Arbeitsfeuchtigkeit : ≤85% 3. Stromversorgung : 220VAC ± 10% / 110VAC ± 10% 50 Hz / 60Hz 4. Nennleistung : ： 280 W 5. Ausgangsübertragungsmodul : M = 4 6.
-
Seite 4: Einbau Des Zahnkamms
Rev. 2 5.2 Installation des Türantriebs 1. Lassen Sie den Antrieb des Schiebetores an der Hauptplatine befestigt. Verwenden Sie eine sechseckige Kopfschraube, um den Motor auf der Hauptplatine zu befestigen. 2. Schrauben Sie die schrauben, die an der Motorabdeckung befestigt sind, und entfernen Sie dann die Motorabdeckung. Schließen Sie das Netzkabel nach der Einstellung entsprechend dem elektrischen Schaltplan an. - Seite 5 Endschalter getroffen wurde (Abb.1). Einstellen der automatischen Motorfunktion (Abb.2) Rev. 4 5.5 Übertragungsfunktion Wenn sich das Getriebe in der offenen Hälftezedes befindet, können Sie das Tor manuell bewegen; wenn das Getriebe geschlossen ist, kann der Antrieb gestartet werden. Wennes das Limitstoppt, stoppt es automatisch.
-
Seite 6: Beschreibung
Stecken Sie den Schlüssel ein und drehen Sie ihn um 90 Grad. durch Ziehen und Drehen des Arms um 90 Grad. Motor entriegeln Bedienungsanleitung: Funktion: 1. Stromversorgung: AC 220V 2. Mit Klassenmotor mit Schieberamm 3. Fernbedienung Rollcode, maximaler Speicher 120 Treiber Beschreibung: Verbindet den Kartenleser. -
Seite 7: Liste Der Funktionen
Verbindet die Fotozelle. Wenn sich das Tor schließt und ein Hindernis erkennt, stoppt INFRAROT1 das Tor und öffnet sich wieder Loop-Verbindung. Sobald die Schleife im 2s verschwindet, schließt sich der Gate-Antrieb Schleife automatisch One-Button-Charme: Open-Stop-Close-Stop-Open-Open-Steuerung, Zyklussteuerung Starten Erdung Ausgangsleistung:12V，, verwendet fürInfrarot-Netzteil Motoranschluss Motorrad Es wird verwendet, um eine Bake zu verbinden, die leuchtet, wenn der Motor läuft. - Seite 8 Halten Sie die 10s-Taste (LED aus), bis die Anweisungs-LED leuchtet, was bedeutet, dass Klarer Code der Code erfolgreich gelichtet wird Drücken Sie lernen, die LED wird ausgehen, und dann drücken Sie die Fernbedienungtaste, wenn die LED viermal blinkt, bedeutet dies, dass der Code erfolgreich gelernt hat und die digitale Anzeige zeigt die Fernbedienungsnummer .
- Seite 9 Steuert den Beacon-Arbeitsmodus über das digitale Anzeigemenü (Werkseinstellung ist 0) Modus 0: Die Lampe wird nicht für bis zu 30s gehen, nachdem das Tor in die Endposition geht. Andere, der Leuchtturm ist immer noch auf. 1 Modus: Das Licht leuchtet, wenn das Tor in Betrieb ist, und das Licht leuchtet, wenn das Lampenausgang Tor stoppt.
-
Seite 10: Wiedereröffnung)
Alarm LOOP einrichten 0 bis 1 0(Auto Cverliert Schleife Ungültig) Schaltfunktionen, wenn 0-1(0-Stopps, 1- 1(Rebound, Sie in ein Hindernis wenn Hindernis Wiedereröffnung)） geraten gespürt) Motorleistung bei 10 bis 19 Je höher der Wert ist, desto schneller hoher Geschwindigkeit ist die Geschwindigkeit. - Seite 11 Foto-Trommel-Modus NO-Modus 0-KEINE 1-NC Zurücksetzen - setzen Sie 5 und Zurücksetzen Gesamtrückgabe an bestätigen Sie, und Werkseinstellungen stellen Sie dann die andere Warnleuchte Aus Sicherheitsgründen lesen Sie zuerst dieses Benutzerhandbuch. Stellen Sie vor dem Anschließen sicher, dass die Stromversorgung ausgeschaltet ist, das Produkt ohne Sicherung hergestellt wird; Technische Daten 1.Arbeitsspannung: 12-230V AC / DC 2.
-
Seite 12: Stromleitung
Stromleitung 1, Klemme T 1 wird verwendet, um die Eingangsstromversorgung zu verbinden; die Arbeitsspannung ist 12-230V AC / DC. 2, Klemme Tl 2 wird verwendet, um die Antenne des Hochfrequenzreglers zu verbinden, um den effektiven Arbeitsabstand zu verlängern. Anweisungen Wenn die Lampe eingeschaltet ist, blinkt die LED bei 1HZ (Standard). SW1 ist ein Schalter zur Auswahl blinkender oder im Lampenmodus. - Seite 13 Bohren von zwei Löchern mit einem Durchmesser von 6 mm und ein Loch mit einem Durchmesser von 10 mm. Dann setzen Sie den Ausdehnungsknoten in die Löcher mit einem Durchmesser von 6 mm ein. Führen Sie die Drähte durch ein Loch mit einem Durchmesser von 10 mm.
-
Seite 14: Technische Daten
N.C. oder N.O. Sie kann mit dem Jumper an der Fotozelle des Empfängers eingestellt werden Schutzart: IP54 INSTALLATION Fotozelle sollte in einer Höhe von mehr als 20 cm über dem Boden installiert werden. Der Abstand zwischen Sender und Empfänger sollte mehr als 50 cm betragen. - Seite 15 Der Benutzer sollte Fotozelle außerhalb direkter Sonneneinstrahlung oder einer anderen starken Lichtquelle installieren, um sie jederzeit funktionsfähig zu halten. Installieren Sie keinen anderen Infrarotsender in einem effektiven Abstand vom Empfänger. Verwenden Sie diese Fotozelle nicht für Installationen, in denen zwei oder mehr Fotozellen parallel und nahe beieinander installiert sind.
- Seite 16 Werkzeuge. Andernfalls können die Fotozellen beschädigt werden. Stromleitung Schließen Sie das Gerät gemäß dem Schaltplan in der folgenden Abbildung an. Stellen Sie N.O. oder N.C. Steuerung über einen Jumper an der Fotozelle des Empfängers siehe Abbildung unten Befolgen Sie immer die Anweisungen zum Anschließen der Steuereinheit, an die Sie die Fotozellen anschließen.
-
Seite 17: Wartung
(Endbegrenzungsanzeige ist aus). Jede Unterbrechung, die während des automatischen Ladevorgangs auftritt, führt zu einem Fehler. Schritte: Bewegen Sie das Tor in die geschlossene Endposition, drücken Sie die Taste "FUNC" fünfmal und lassen Sie sie los. Sie hören einen langen Piepton vom Summer. Der Motor läuft mit einem vollständigen Öffnungs- / Schließzyklus an.
