3. Montage
3.1. Entfernen der Frontblende
Fassen Sie die Frontblende unten an und ziehen Sie sie vom Gehäuse ab. Zum Befestigen der
Frontblende setzen Sie sie bitte oben an und drücken Sie sie von oben nach unten am Gehäuse fest.

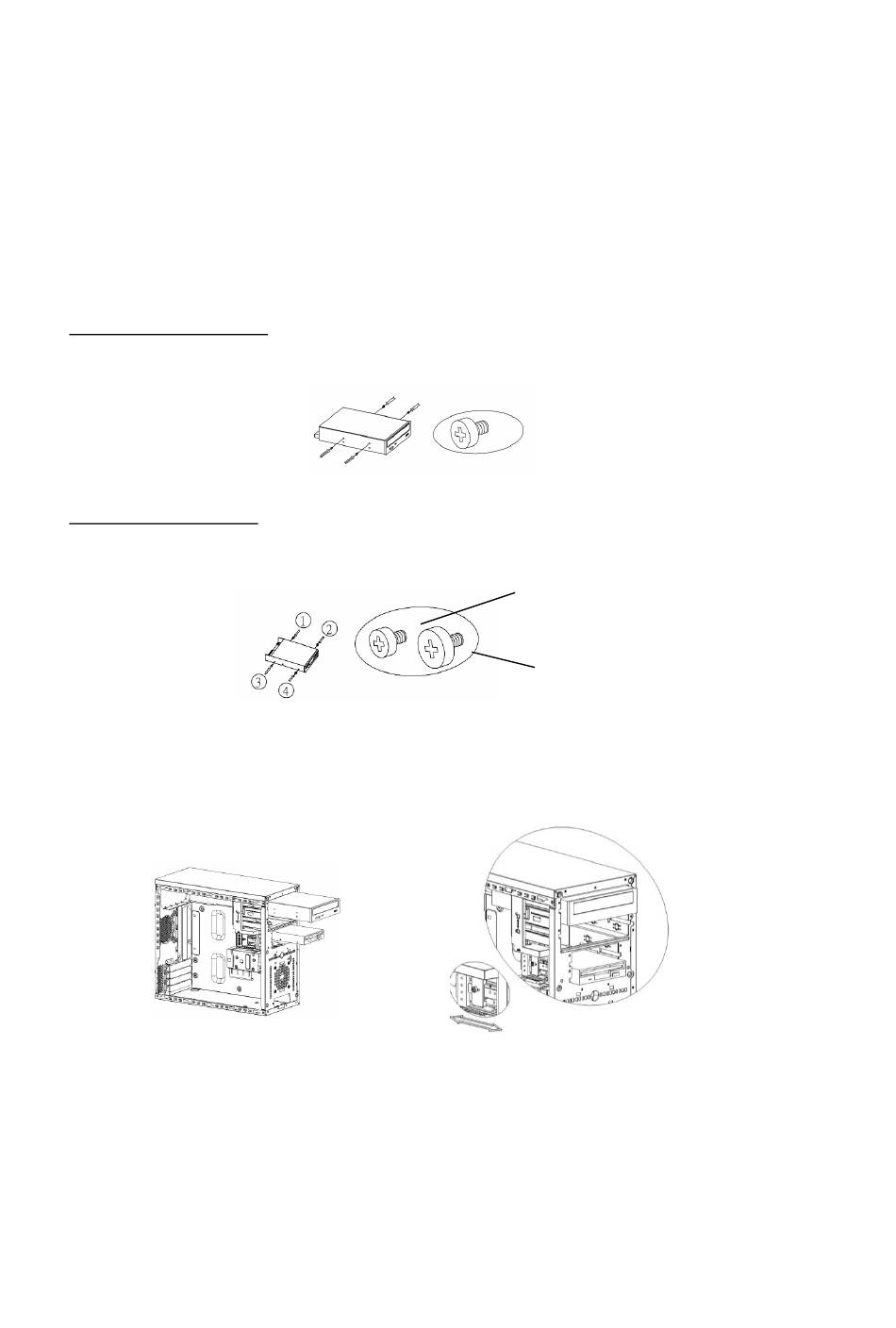

3.2. Montage der externen Laufwerke
Montage 5,25" Laufwerke
Befestigen Sie jeweils 4 Stk. der Systemschrauben am Laufwerk (Abb.2).
Montage 3,5" Laufwerke
Befestigen Sie 2 kleine Systemschrauben an den Positionen 1+3 und 2 große Systemschrauben an den
Positionen 2+4 (Abb.3).
Nehmen Sie Frontblende und Seitenteil ab und schieben Sie die Laufwerke von vorne in die dafür
vorgesehenen Öffnungen (Abb.4).
Die Laufwerke rasten automatisch in der Schnellverriegelung ein.
Die Schnellverriegelung des 3,5" Laufwerkes muss in der Position auf das verwendete Gerät eingestellt
werden. Lösen Sie dazu die Schraube und passen die Position entsprechend an (Abb.5)
Zur Demontage der Laufwerke schieben Sie die schwarze Schnellbefestigung nach oben und ziehen
die Laufwerke nach vorne heraus.
Abb.2
Abb.3
Abb.4
Kleine Zink-Systemschraube
Große Nickel-Systemschraube
Abb.5
2
