- Seite 1 M-908 Anleitung...

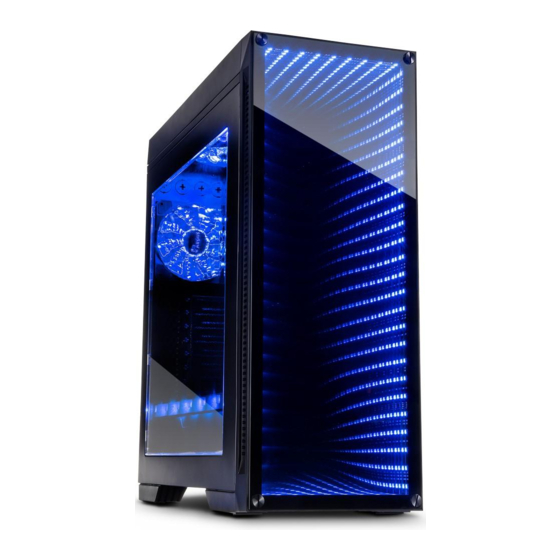

- Seite 2 Vielen Dank für den Kauf eines Gehäuses der Firma Inter-Tech. Mit dem Kauf des M-908 haben Sie ein hoch- wertiges Computergehäuse erworben, dass mit vielen, individuell einstellbaren Lichteffekten aufwartet und zudem reichlich Platz für Festplatten und große Grafikkarten bietet. Dieses Gehäuse ist ausschließlich für die Montage von Computer und für den Gebrauch innerhalb geschlossener Räume vorgesehen...
- Seite 3 Eigenschaften Schwarz Farbe 210(B)x527(H)x512(T)mm Abmessungen Stahl/ABS Material E-ATX/ATX/Micro-ATX/ITX M/B Typ 5.25" Laufwerke 3.5”HDD*3/2.5”SSD*3 HDD Laufwerke 7 Slots, unterstützt VGA Karten bis 420mm Slots Front Rückseite 170mm max. Höhe CPU Kühler Top: 120mm*3/140mm*2 (optional) Einbaumöglichkeit für Lüfter Vorne: 120mm*2 (optional) Hinten: 120mm*1 (optional) Gehäuseboden*1;...
- Seite 4 Komponenten Frontblende Re. Seitenteil Li. Seitenteil Deckel Staubfilter, oben Lüfter Lüfter Lüfter, optional Netzteil, optional Mainboard, optional DVD, optional HDD, optional SSD, optional Staubfilter, unten RGB+PWM Standfüße Steuerplatine...
- Seite 5 Frontanschlüsse USB3.0 M/B I/O Anschluss Lüftersteuerung Lüftersteuerung Reset Schalter M/B Anschluss Power LED M/B Anschluss HDD LED M/B Anschluss Power Schalter M/B Anschluss LED Steuerung H/D Audio USB2.0 M/B Anschluss M/B Anschluss...
-
Seite 6: Reinigung Des Staubfilters
Netzteileinbau Reinigung des Staubfilters Netzteil einschieben Befestigen am Gehäuse Staubfilter nach hinten rausziehen Festplatteneinbau Mainboardeinbau 3,5" einclipsen 2,5" festschrauben Wechselrahmen herausziehen Einbau 3,5" auf dem Boden... - Seite 7 2,5" Festplatteneinbau SSD Einbaumöglichkeit 1+2 Schraube lösen und Rahmen abnehmen SSD mit Schrauben am Rahmen Rahmen wieder einsetzen befestigen SSD Einbaumöglichkeit 3+4 SSD anhalten Von Aussen mit Schrauben fixieren Mit Schraube befestigen...
- Seite 8 Anschlusskabel HDD LED M/B Anschluss POWER LED M/B Anschluss Reset S/W M/B Anschluss Power S/W M/B Anschluss 4pin Molex Stromanschluss für 3pin Lüfter-Anschluss für manuelle Lüftersteuerung manuelle Lüftersteuerung...
-
Seite 9: Einbau Wasserkühlung
Einbau Wasserkühlung Möglichkeit 1: Möglichkeit 2: Schrauben Sie den Radiator an der Setzen Sie den Radiator hinter die Frontblende und schrauben Sie ihn fest. hinteren Lüfterposition fest Maße Wasserkühlung: Front : 240/360mm Deckel: 280/360mm Rückseite: 120mm Möglichkeit 3: Setzen Sie den Radiator von unten an den Deckel und schrauben Sie ihn fest. -
Seite 10: Grafikkartenhalter
Grafikkartenhalter Montieren sie erst die Grafikkarte. Justieren Sie den Grafikkartenhalter entsprechend der verbauten Grafikkarte. 1. Höhenverstellung: Lösen Sie Schraube 1, passen Sie den Ausleger A Ihren Bedürfnissen an und fixieren Sie ihn wieder 2. Tiefenverstellung: Lösen Sie die Schrauben 2+5, passen Sie den Halter C Ihren Bedürfnissen an und fixieren Sie ihn wieder 3. -
Seite 11: Anschluss Der Lüfter- Und Rgb-Beleuchtung
Anschluss der Lüfter- und RGB-Beleuchtung Sie haben folgende Möglichkeiten Lüfter im Gehäuse anzuschließen bzw. zu regeln: 1. Schieberegler auf dem Deckel des Gehäuses An den beiden Schiebereglern (siehe Seite 5) können jeweils bis zu 3 Lüfter mit 3pin-Anschluss (siehe Seite 8) angeschlossen werden. Die angeschlossenen Lüfter können durch den Schieberegler in der Geschwindigkeit „AUS“, „50%“... -
Seite 12: Anschluss An Die Platine
Prüfen Sie ob der Schalter an Buchse 8 angeschlossen ist. Weder die Lüfter, noch das Licht funktionieren. Prüfen Sie ob das Modul über Stecker 7 mit dem Netzteil verbunden ist und Strom bekommt. Inter-Tech Elektronik Handels GmbH - Hainhäuser Weg 93 - 30855 Langenhagen - Germany - www.inter-tech.de...
