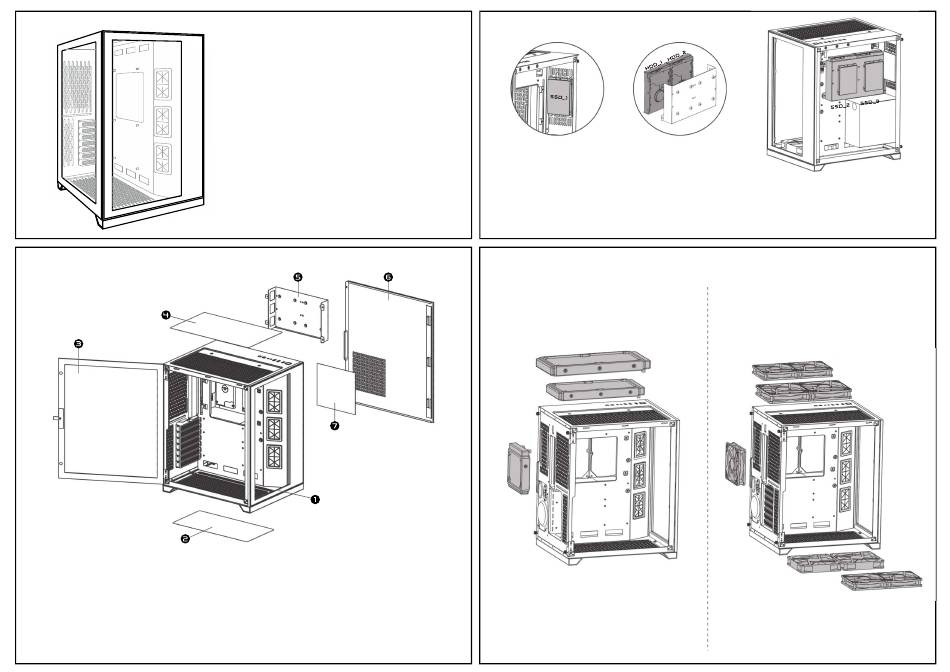

Inter-Tech C-702 Diorama Anleitung

Frontscheibe
1
Front panel
2 Unterer Staubfilter 5 Festplatten-Befestigung
Lower dust filter Hard disk mounting
3 Glastür 6 Seitenteil
Glass door Side panel
4 Oberer Staubfilter
7 Seitenteil Staubfilter
Upper dust filter
Side panel dust filter
C-702 Diorama
Festplattenmontage
Hard disk mounting
(description on other side)
1 2
1 - Zur Montage einer 2,5" HDD halten Sie die HDD von innen an
die Rückseite des Gehäuses und befestigen Sie sie mit 4 Schrauben
von außen.
2 + 3 - Zur Montage der Festplatten nehmen Sie die Festplattenhalterung ab indem Sie die beiden Schrauben
auf der linken Seite lösen und die Halterung nach vorne abziehen. Montieren Sie 2,5" HDDs an der
Außenseite und 3,5" HDDs an der Innenseite der Halterung. Wenn Sie beide HDD-Größen montieren
wollen, montieren Sie erst die 2,5" HDDs. Montieren Sie die Halterung in umgekehrter Reihenfolge wie
beim Ausbau beschrieben.
Einbaumöglichkeiten Lüfter und Wasserkühlung
Mounting of fans and water cooling
Wasserkühlung
Water cooling
Hinten/ Rear: 1x 120 mm
Oben/ Top: 1x 240/ 280 mm
3
Lüfter
Fans
Hinten/ Rear: 1x 120 mm
Oben/ Top: 2x 120/ 140 mm
Unten/ Bottom: 2x 120/ 140 mm
