ROBBE-Futaba T14SG Update-Anleitung Seite 3

7. leHrer ScHüler BeTrieB
Mit Hilfe des Trainer-Anschlusskabels für S.BUS No. F1263, kann
jeder S.BUS-Empfänger, gleich ob S-FHSS, FASST- oder FASSTest
zu einem drahtlosen Lehrer-Schüler-System umfunktioniert werden.
Der zu verwendende S.BUS-Empfänger muss natürlich die gleiche
Modulationsart wie der Schülersender besitzen und wird an die-
sen gelinkt. Die Stromversorgung erfolgt über das Anschlusskabel
von der Trainerbuchse aus. Alle anderen Einstellungen werden wie
bisher im Trainer Menü im Lehrersender vorgenommen. Mit dieser
einfachen Methode ist nun sehr leicht ein Modulationsart-Übergrei-
fender und drahtloser Trainerbetrieb möglich.
Zudem erhöht sich die Kanalzahl, je nach Modulationsart auf bis zu
16 Kanäle.
Sicherheitsfunktion:
Wird der Schülersender ausgeschaltet, so schaltet die Software au-
tomatisch auf das Steuersignal des Lehrersenders um.
Hinweis:
Der Lehrer/ Schüler Betrieb funktioniert nicht am S.BUS2 Ausgang
ihres Empfängers!

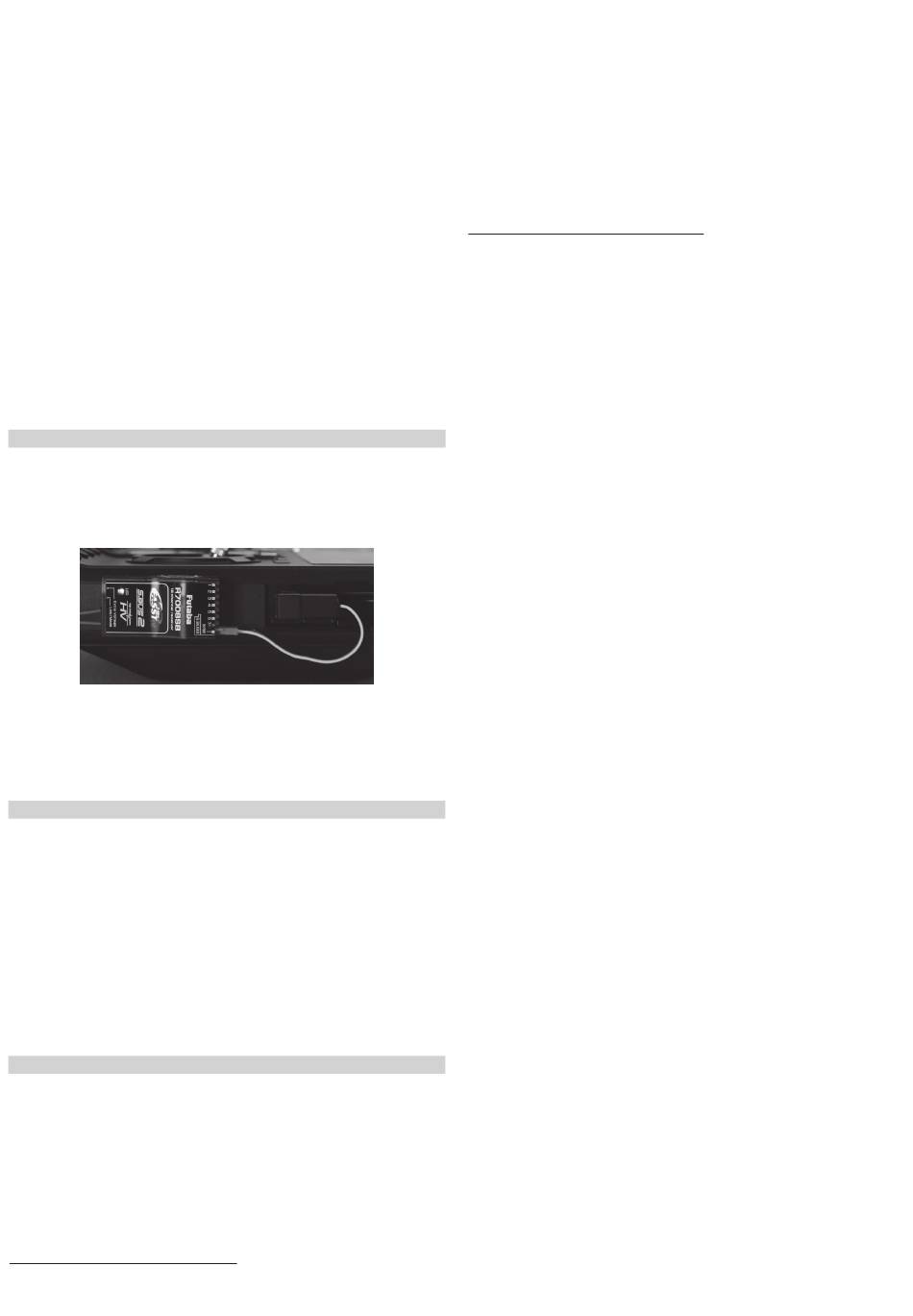

anschluss
Schliessen Sie das Trainer-Anschlusskabel am S.BUS Ausgang
des Empfängers an. Danach muss der 6-Pol Microstecker in die
Trainer Buchse des Lehrersenders gesteckt werden.
Der Empfänger sollte mit einem Klettband am Sender fixiert wer-
den.
Hinweis:
Bei manchen Empfängern muss die Ausgangsbelegung des
Empfängers geändert werden, damit der S.BUS Ausgang aktiv
wird (R7008SB Mode B). Sehen Sie dazu in der Anleitung ihres
Empfängers nach.
nutzbare empfänger
Grundsätzlich können alle S.BUS Empfänger genutzt werden zu
diesen gehören folgende:
S-FHSS:
F1007 R2008SB
FaSST:
F1014 R6303SB
F1002 R6308SBT
FaSSTest:
F1004 R7003SB
F1001 R7008SB
Beispiel FX-22 lehrer mit T8FG Schüler
Binden Sie den entsprechenden S.BUS Empfänger an den Schüler
Sender an (T8FG). Achten sie darauf das kein anderer FASST
Sender in der Umgebung eingeschaltet ist.
Nach der Anbindung das Trainer-Anschlusskabel am S.BUS
Ausgang des Empfängers anschliessen. Danach den 6 Pol
Microstecker in die Lehrer/ Schüler Buchse des Lehrersenders
einstecken.
einstellungen im lehrer Sender:
Im Lehrer Sender muß nun das Menü „Trainer" ausgewählt werden.
Vergeben Sie nun wie gewohnt die Funktionen die vom Schüler
genutzt werden dürfen (Höhe, Quer, usw.). Aktivieren Sie danach
die Trainer Funktion (ACT) und wählen Sie einen Übergabeschalter
aus (SW).
In der Kanal Mode Einstellung (KA MODE) müssen Sie die
Kanalzahl des Schüler Senders einstellen. Diese ergibt sich aus der
gewählten Modulation des Schülersenders (8, 12 und 16 Kanäle).
Hinweis:
Falls die falsche Kanalzahl ausgewählt wurde, lässt sich die Trainer
Funktion nicht einschalten!
einstellungen im Schüler Sender:
Im Schüler Sender müssen in diesem Beispiel keine Einstellungen
getroffen werden.
Bei anderen Sendern kann sich dies aber ändern. Lesen Sie dazu in
ihrer Sender Bedienungsanleitung nach (Lehrer/Schüler Bertrieb).
