Steuerelemente - Viavi FBP-HD4i SmartClass Fiber Bedienungsanleitung

1
2
3
4

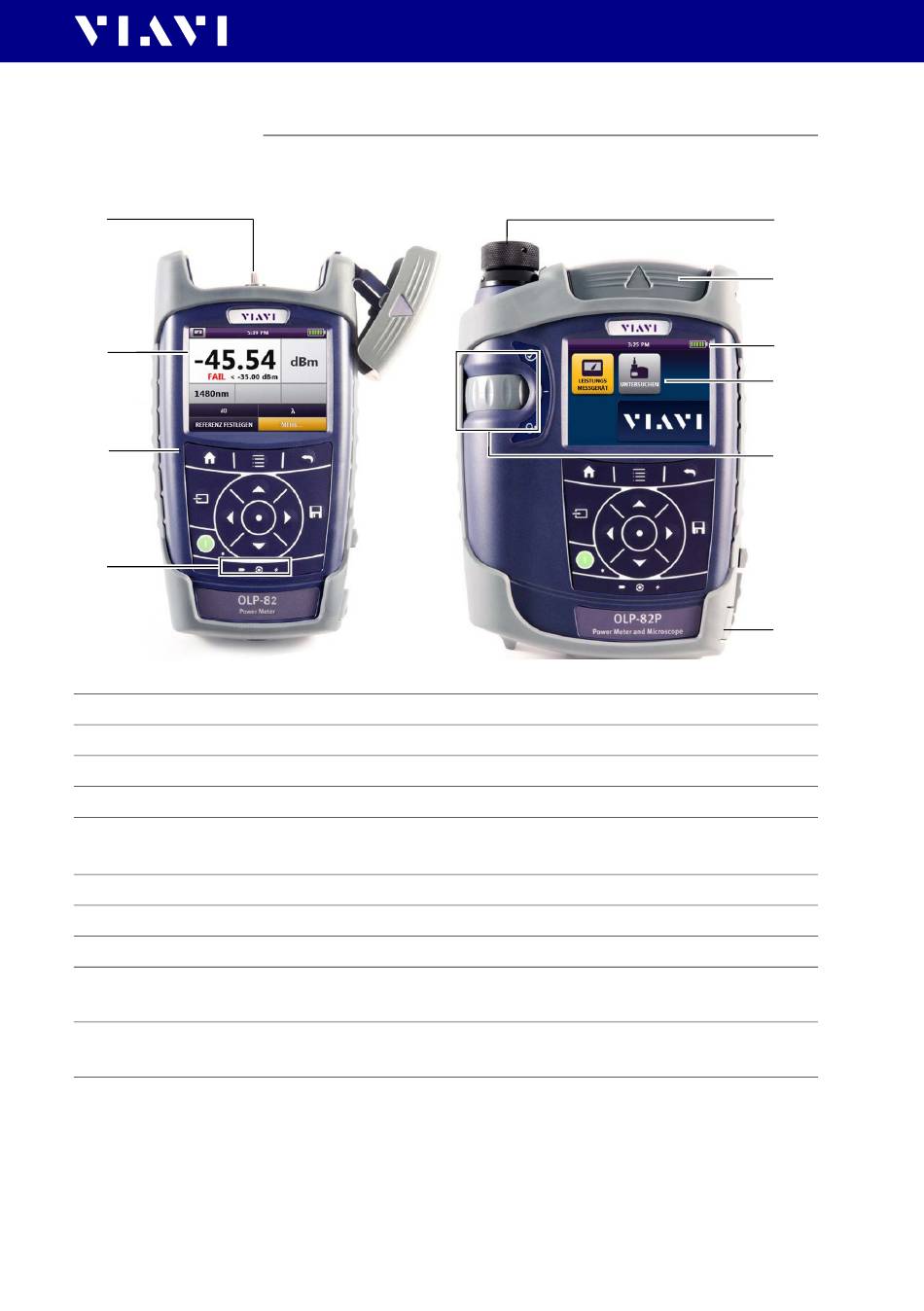

1 Steckverbinderschnittstelle (nur OLP-82/82P)
2 3,5-Zoll-Touchscreen
3 Tastenfeld (Bedienfeld)
4 LED-Anzeigen
5 Patchcord-Mikroskop (PCM) mit FMAE-Adapter
(nur HD4iP und OLP-82P)
6 Prüfkopfabdeckung (nur OLP-82/82P)
7 Anzeige der Batteriebetriebsdauer
8 Grafische Menüoberfläche
9 PCM-Steuerelemente (Schärfeneinstellung, automatische Gut-/Schlecht-
Analyse, Vergrößerungseinstellung)
10 2x USB2-Schnittstellen, 1x Mikro-USB-Schnittstelle,
Anschluss externe Stromversorgung
FBP-HD4i/HD4iP / OLP-82/82P

Steuerelemente

mit Patchcord-Mikroskop (PCM)
3 E S
RSTE CHRITTE
S
TEUERELEMENTE
5
6
7
8
9
10
11
