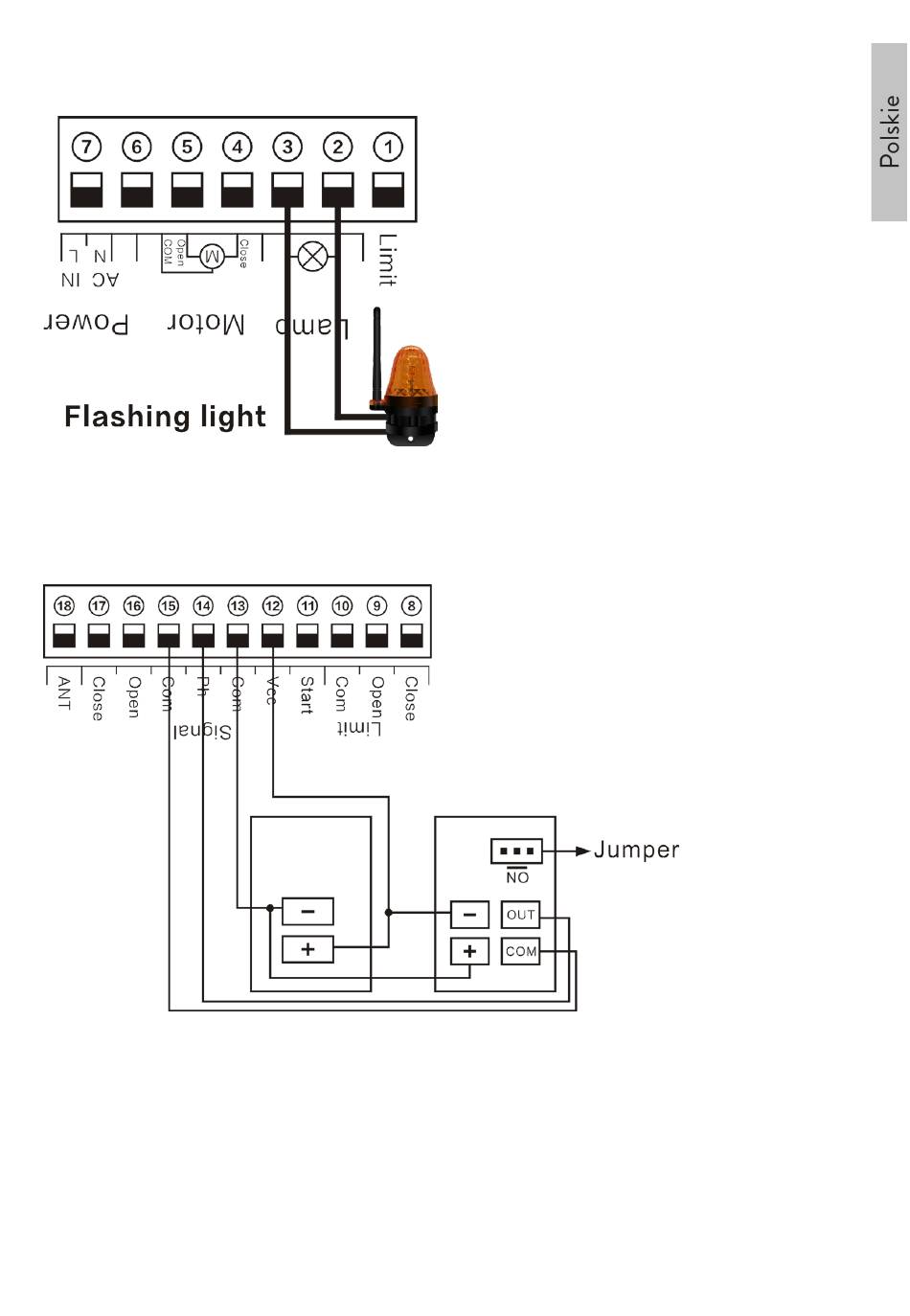

Podłączenie lampki ostrzegawczej
Podłączenie czujnika podczerwieni
•
Usuń przewód między zaciskiem 14 i 15.
•
Podłącz zacisk 15 do zacisku COM, a zacisk 14 do zacisku OUT czujnika.
•
Zaciski 12 i 13 zasilają czujnik. Dlatego połącz zacisk 12 z „+" (plus), a zacisk
13 z „-" (minus).
Uwaga: Fabrycznie płyta systemowa jest ustawiona na podłączenie
fotokomórki NO. Dlatego trzymaj skoczka w pozycji NO, jak widać na
