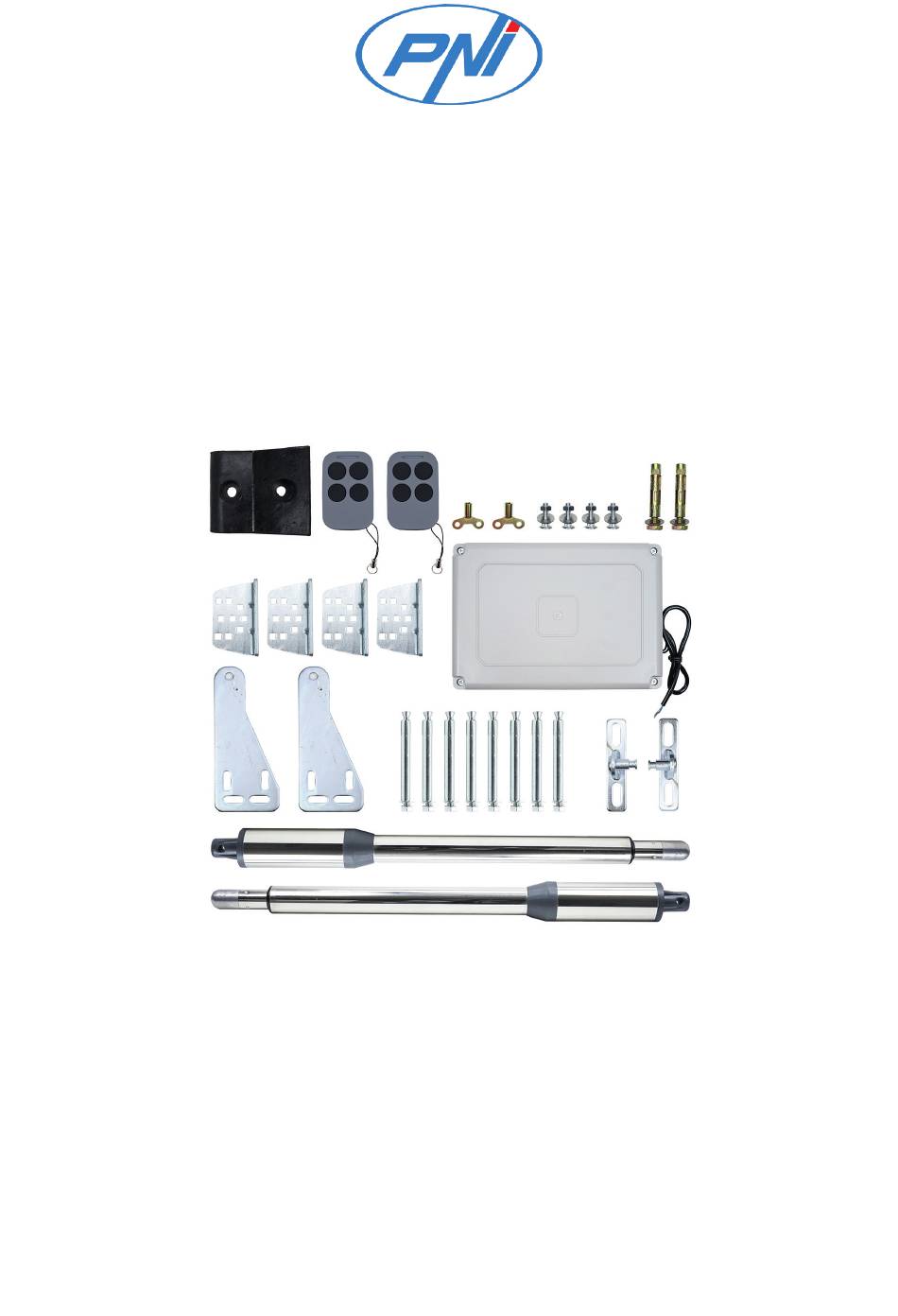

- Seite 1 PNI MAB200 Kit Automatisation Pendeltor...
- Seite 2 Achtung Lesen Sie dieses Handbuch aufmerksam bevor Sie das Produkt einbauen » oder in Betrieb setzen. Ein falscher Einbau und eine falsche Nutzung können das Gerät beschädigen, können Sie verletzen oder können Ihr Eigentum zerstören. Das Produkt muss nur vom Fachpersonal unter Einhaltung der »...
- Seite 3 Zubehör (mitgeliefert) Benutzerhandbuch...
- Seite 4 Beschreibung Kolbenmotor 1. Befestigungsgestell 2. Befestigungsgestell 3. Auslegerarm (300 mm) 4. Motorkasten 5. Versorgungskabel Benutzerhandbuch...
- Seite 5 Manuelle Öffnung der Tür 1. Tore 2. Manueller Schlüssel 3. Kolben Lassen Sie den Kolben frei indem Sie den manuellen Schlüssel benutzen, heben Sie den Kolben, dann trennen Sie den Kolben vom Tor. Funktionen Bei Stromausfall: Verwenden Sie den manuellen Schlüssel, trennen »...
-
Seite 6: Technische Spezifikationen
mehreren Fernbedienungen für Fernkontrolle. Backup Batterie: Eine Reservebatterie von 24V kann angeschlossen » werden. Betätigung ohne Geräusche: das System kann für ein fließendes » Funktionieren, ohne Geräusche konfiguriert werden. Das System kann eingestellt werden, so dass der implizite Zustand der »... -
Seite 7: Einbau
Einbau 1. Fernbedienung 2. Gummihalter 3. Kolbenmotor 4. Kontrolleinheit 5. Elektrischer Sensor mit Fotozelle 6. Warnungslampe Tore öffnen (optional) Einbau Gestell auf Masten Benutzerhandbuch... - Seite 8 • Bohren Sie 4 Löcher in der Wand mit einem DM 8 mm • Legen Dübel (mitgeliefert) • Positionieren Sie und befestigen Sie mit den Schrauben das Gestell für den Kolbenmotor. Hinweis: Wenn Sie metallische Masten haben, können Sie das Gestell für den Kolbenmotor am Mast schweißen.
- Seite 9 Achtung Bild links: das Versorgungskabel und die Drainageöffnung wurden richtig eingebaut. Bild rechts: das Versorgungskabel und die Drainageöffnung wurden nicht richtig eingebaut. Das Versorgungskabel muss nicht über den Motor sein. Wenn Sie das Tor öffnen, kann das Kabel gezogen und geschnitten werden, es gibt Kurzschlussrisiko.
- Seite 10 1. Bohren Sie im Tor 2 Löcher von 10.2 mm, 68 mm voneinander entfernt. 2. Befestigen Sie das Gestell in den Löchern im Tor. 3. Befestigen Sie den Kolben mit Schrauben (diese werden nicht mitgeliefert, weil sie von der Torgröße variieren). 4.
- Seite 11 System Konfiguration Normal geschlossen (Normally Closed) Einbaudimensionen Sie können den Öffnungswinkel des Tores laut folgender Tabelle anpassen: Die Werten in A, B, C, E und L sind in mm. Die Werte in D sind in Grad. Diagram Anschlüsse Hauptplatine Technische Parameter: Versorgungsspannung der Kontrolleinheit: 24 V.
- Seite 12 9 10 11 12 13 14 15 16 17 18 1. 2SIDE: für den Anschluss jedes externen Gerätes, das die doppelten Toren kontrolliert. 2. COM: für den Erdungsanschluss von externen Geräten 3. 1SIDE: für den Anschluss jedes externen Gerätes, das ein Tor kontrolliert. 4.
- Seite 13 19. si 20. Terminal Motor1 - verwendet für den Anschluss des Motors 1, eingebaut auf dem Tor, das zuerst schließt und dann öffnet. Verbinden Sie den ersten roten Faden (gezählt von links nach rechts) 21. si 22. Terminal Motor2 Delay - verwendet für den Anschluss des Motors 2, eingebaut auf dem Tor, das zuerst öffnet und dann schließt.
- Seite 14 kurzen Laut und die LED blinkt, um die Löschung der Fernbedienung zu bestätigen. Einstellungen Bedienpult Nach der Versorgung prüft der Bildschirm selbst von 00 bis 99 begleitet von einem Laut. Wenn das System in normalen Betrieb ist, blinkt die LED und der Buzzer stoppt.
- Seite 15 speichern. (Fabrikeinstellung ist 10) P3 auf dem Display, das Gerät wird mit einer geringen Geschwindigkeit » für den Motor 2 angepasst. Es gibt optionale Wert von 0÷20. Nachdem Sie den Wert gewählt haben, drücken Sie den Knopf FUN um die Datenn zu speichern.
- Seite 16 5. Einstellung automatische Schließzeit (P9) Es gibt optionale Niveaus 0-99s. 0 bedeutet, dass die Tore nicht automatisch schließen. Nach der Auswahl des Wertes, drücken Sie den Knopf FUN um die Daten zu speichern (Fabrikeinstellung ist 0s) 6. Einstellung Betätigung Lampe/Alarm (PA) Es gibt optionale Niveaus 0-3.
- Seite 17 Vereinfachte EU- Konformitätserklärung SC ONLINESHOP SRL erklärt, dass das Kit Automatisation Pendeltor PNI MAB200 der Richtlinie EMC 2014/30/EU und RED 2014/53/UE entspricht. Sie finden den ganzen Text der EU-Konformitätserklärung an der folgenden Internetadresse: https://www.mypni.eu/products/6602/download/certifications Benutzerhandbuch...
