Inhaltszusammenfassung für XEYE E3 MAX V2

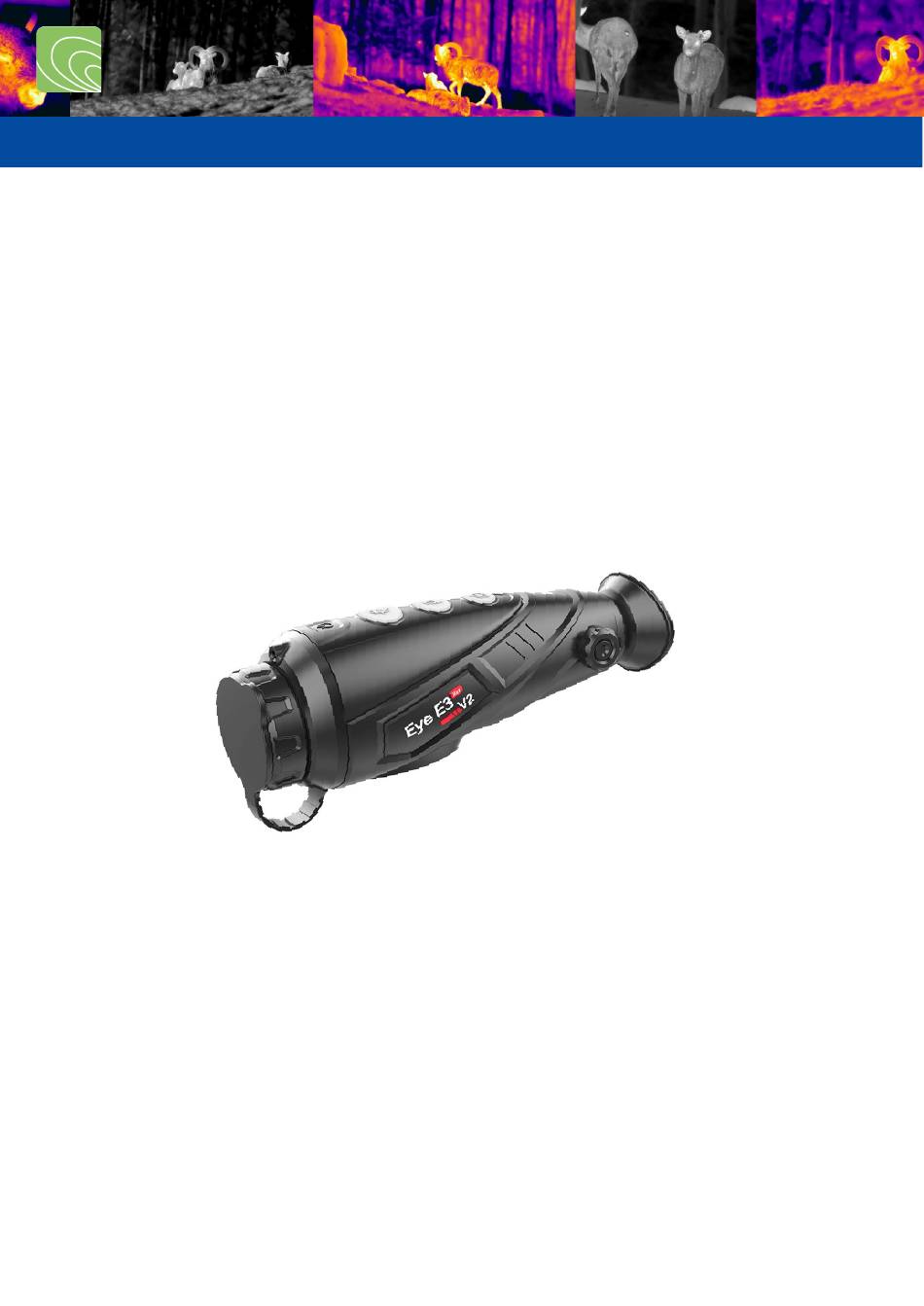

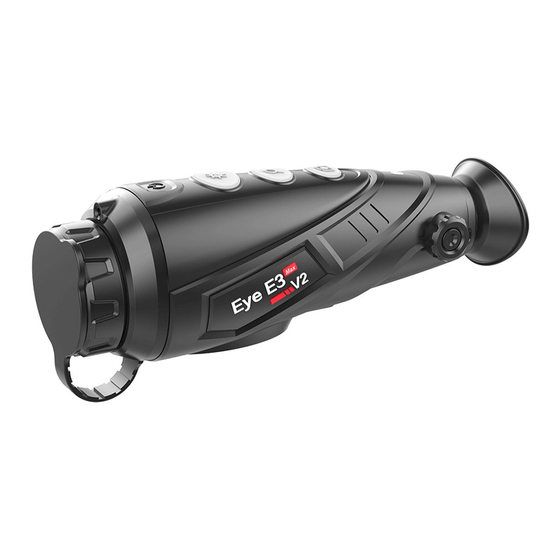

- Seite 1 Website der emitec industrial Xeye E3 MAX V2, E3 Plus V2 Betriebsanleitung Version 1.1 01.12.2020 TP emitec messtechnik ag | birkenstrasse 47 | 6343 Rotkreuz | Tel +41 417486010 | Fax +41 417486011 | info@thermocam.ch www.thermocam.ch...
-
Seite 2: Inhaltsverzeichnis
thermocam.ch offizielle Website der emitec industrial Inhalts Verzeichnis Beschreibung des Menus tasten und Funktionen des Gerätes ..................3 Bedienungsknöpfe und Einstellmöglichkeiten ......................4 Einschalten: ................................4 Ausschalten: ................................4 Standby-Modus: ................................ 4 Dioptrie Einstellung: ..............................4 Bild Modus: ................................5 E-Zoom: .................................. -
Seite 3: Beschreibung Des Menus Tasten Und Funktionen Des Gerätes
thermocam.ch offizielle Website der emitec industrial 1. Beschreibung des Menus tasten und Funktionen des Gerätes N° Bezeichnung Beschreibung der Funktion Linse/Objektiv Germaniumobjektiv mit Fokusring Laser Nicht aktiv in der deutschen Version Power-Knopf Einschalten/ Ausschalten die Kamera Bild Modus Bildmodus umschalten Zoom Bildmodus-Polarität umschalten / Untermenu öffnen Photo/Video... -
Seite 4: Bedienungsknöpfe Und Einstellmöglichkeiten
thermocam.ch offizielle Website der emitec industrial 2. Bedienungsknöpfe und Einstellmöglichkeiten 1. Einschalten: Schalten Sie Kamera ein, in dem Sie den Powerknopf für 2 Sekunden drücken. Das Infrarot Bild wird eingeschaltet, Startbildschirm erscheint und die LED-Anzeige leuchtet. 2. Ausschalten: Die Kamera wird durch langes Drücken der Ein/ Aus-Taste ausgeschaltet. -
Seite 5: Bild Modus
thermocam.ch offizielle Website der emitec industrial 5. Bild Modus: Drücken Sie kurz auf die Bildmodus-Taste, um den Bildmodus von weiß-heiß, schwarz- heiß, rot-heiß, Pseudo-Farbe oder auf den Bird- Modus zu wechseln. Wenn Sie weiterdrücken fängt der Modus wieder von vorne an. “weiß-heiß”... -
Seite 6: Foto Und Videos
thermocam.ch offizielle Website der emitec industrial 7. Foto und Videos: Drücken im normalen Anzeigemodus kurz auf die Fototaste, um Fotos machen. Das Bild gefriert dann für eine ¼ Sekunde ein und wechselt dann wieder in den normalen Live- Modus. Drücken Sie 2 Sekunden auf die Fototaste, um Videoaufnahmen zu machen. -
Seite 7: Einstellungsmenü
Zoom- Taste 3 Sekunden lang, um das Menü zu verlassen oder warten bis es von selber verschwindet. 11. WiFi-Funktion: Aktivieren Sie das WiFi des E3 MAX V2 im Hauptmenü, und verbinden Sie Ihr Mobilphone mit dem WiFi-Signal. Der Name des WiFi- Signals lautet Eye_xxxxxxxx, Das Passwort ist 12345678. -
Seite 8: Video-Ausgang
thermocam.ch offizielle Website der emitec industrial 12. Video-Ausgang: Aktivieren analoge Video Hauptmenü. Videoausgang Symbol erscheint in der unteren rechten Ecke des Bildes. Das analoge Video kann nun auf einem externen Monitor (nicht im Lieferumfang enthalten) spezifischen Video Übertragung Kabel anschlossen werden. 13. -
Seite 9: Picture In Picture (Pip)
thermocam.ch offizielle Website der emitec industrial 14. Picture in Picture (PIP) Wenn die Bild-in-Bild-Funktion eingeschaltet ist, erscheint oben in der Mitte ein kleines Fenster Vergrößerung normalen Bildes. 15. Digital Compass Schalten Sie die digitale Kompassfunktion im Hauptmenü ein. Sie wird in der Mitte oben auf dem Bildschirm angezeigt. -
Seite 10: Weitere Einstellungen
thermocam.ch offizielle Website der emitec industrial Weitere Einstellungen Drücken Sie unter der Option kurz die Taste E-Zoom-Taste zur Eingabe der Sekundär- Menüs, Das Menu beinhaltet folgendes: • Kompass-Kalibrierung • System Informationen • Werksrückstellungen • Rückkehr ins Hauptmenu 18. Informationen zum System Drücken Sie kurz die E-Zoom-Taste, um die Systeminformationsschnittstelle aufzurufen,... -
Seite 11: Aufladen
thermocam.ch offizielle Website der emitec industrial 20. Aufladen Wenn die Anzeige ist, bedeutet dies, dass die Batterie unzureichend versorgt ist. Der Akku ist für 500 Ladezyklen ausgelegt. Sie können mit dem Netzadapter oder jeder anderen USB-Stromquelle aufladen. Mobil auch mit einer Power-Bank (USB). Die LED leuchtet orange beim Aufladen und wird... -
Seite 12: Warnhinweise Und Vorsichtsmassnahmen
thermocam.ch offizielle Website der emitec industrial 3. Warnhinweise und Vorsichtsmassnahmen Bitte lesen Sie die Anleitung durch bevor Sie die Kamera in Betrieb nehmen • Der gesamte elektronische Betrieb sollte strikt den elektrischen Sicherheitsvorschriften, den Brandschutzvorschriften und anderen einschlägigen Vorschriften in Ihrer Region entsprechen. -
Seite 13: Eu-Konformitätserklärung
thermocam.ch offizielle Website der emitec industrial 4. EU-Konformitätserklärung Dieses Produkt und das ggf. mitgelieferte Zubehör sind mit „CE“ gekennzeichnet und entsprechen somit der EMV-Richtlinie 2014/30/EU aufgeführten anwendbaren harmonisierten europäischen Normen. (WEEE-Richtlinie): Mit diesem Symbol gekennzeichnete Produkte dürfen in der Europäischen Union nicht als unsortierter Hausmüll entsorgt werden. Um die ordnungsgemäße Wiederverwertung zu gewährleisten, geben Sie dieses Produkt beim Kauf gleichwertiger neuer Geräte an Ihren Lieferanten vor Ort zurück oder entsorgen Sie es an der dafür vorgesehenen Sammelstelle. -
Seite 14: Technische Angaben
Website der emitec industrial Technische Angaben Model Xeye E3 MAX V2.0 Xeye E3 Plus V2.0 Auflösung, Pixels 384x288 Pixel Größe, µm NETD, mk 50mk Bildfrequenz, Hz Objektive-Linse, mm Sichtfeld 7.5°×5.7° 10.5°×7.9° Display 1280×960 LCOS Optische Vergrößerung, x 3.5x 2.6x...
