Verwandte Anleitungen für XEYE CH50
Inhaltszusammenfassung für XEYE CH50

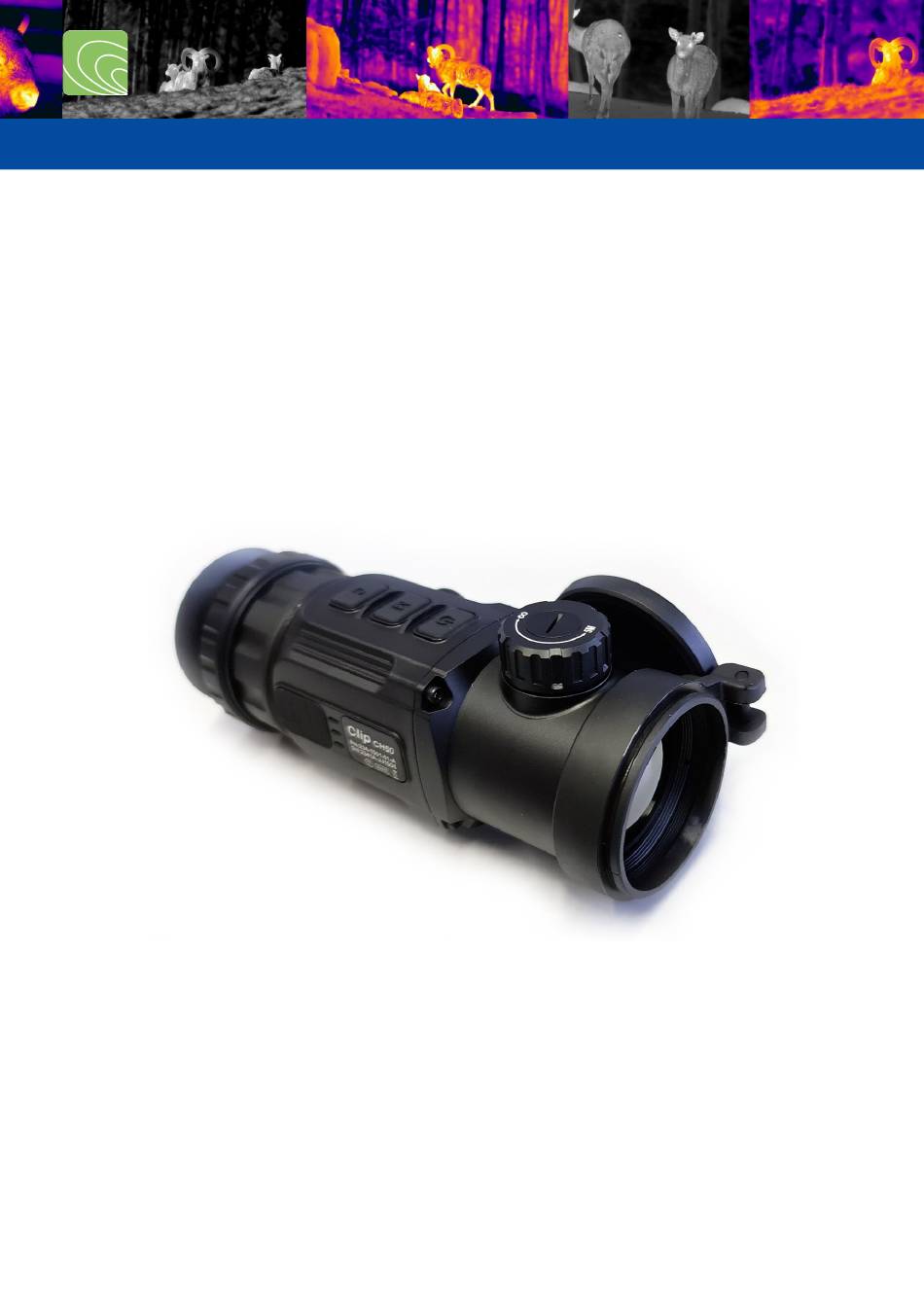

- Seite 1 Website der emitec industrial Xeye CH50 Betriebsanleitung Version 1.1 11.11.2020 TP emitec messtechnik ag | birkenstrasse 47 | 6343 Rotkreuz | Tel +41 417486010 | Fax +41 417486011 | info@thermocam.ch www.thermocam.ch...
-
Seite 2: Inhaltsverzeichnis
thermocam.ch offizielle Website der emitec industrial Inhalts Verzeichnis Beschreibung .............................. 3 Komponenten und Steuerung ......................4 Menü / Statusanzeige ........................... 6 Bedienungsknöpfe ........................... 7 Einschalten: .............................. 7 Ausschalten: ............................7 Standby-Modus: ............................ 7 Status Anzeige ............................7 Kurzmenüs: .............................. 8 Erweitertes Menü: .......................... -
Seite 3: Beschreibung
Schnee und durch Hindernisse wie Äste, hohes Grass, dichtes Gebüsch verwendet werden. Das CH 50 bietet eine breite Palette von Anwendungen, einschließlich Nachtjagd, Beobachtung und Geländeabsuchungen bei Such- und Rettungsaktionen. Xeye CH 50 CH 50 Kollimatoraufsatz CH 50 mit Kollimator und monokularaufsatz... -
Seite 4: Komponenten Und Steuerung
thermocam.ch offizielle Website der emitec industrial Komponenten und Steuerung emitec messtechnik ag | birkenstrasse 47 | 6343 Rotkreuz | Tel +41 417486010 | Fax +41 417486011 | info@thermocam.ch www.thermocam.ch... -
Seite 5: Bezeichnung
thermocam.ch offizielle Website der emitec industrial N° Bezeichnung Beschreibung der Funktion Objektivdeckel Schutz des Objektivs und Verwendung zur externen Korrektur Objektiv Linse Germaniumlinse welche die Wärme auf den Sensor bringt Linse Fokus Ring Mit dieser Einstellung wird die Brennweite des Objektivs so eingestellt, dass das Bild bei der jeweiligen Distanz am deutlichsten wird Batteriefach... -
Seite 6: Menü / Statusanzeige
thermocam.ch offizielle Website der emitec industrial 3. Menü / Statusanzeige ICON Beschreibung Bildschirmhelligkeit, 4 Stufen Bildmodus: B (Schwarz Heiss) W（Weiss Heiss) R（Rot Heiss) C（Thermographie Farbe） Bildschärfe Stufen 1-4 E-zoom (Nur für Monokular: ×1, ×2, ×4) im Vorsatzmodus nicht aktiv Kanten-Modus / wenn das Gerät als Beobachtungsgerät verwendet wird. Bluetooth Option Bluetooth On Video Out Option / externer Videoanschluss ist aktiv... -
Seite 7: Bedienungsknöpfe
thermocam.ch offizielle Website der emitec industrial 4. Bedienungsknöpfe 1. Einschalten Schalten Sie die Kamera ein, in dem Sie den Powerknopf «P» (12) für 2 Sekunden drücken. Das Infrarot Bild wird eingeschaltet, der Startbildschirm erscheint. Ausschalten: Die Kamera wird durch langes Drücken der Powerknopf «P»... -
Seite 8: Kurzmenüs
thermocam.ch offizielle Website der emitec industrial 5. Kurzmenüs: Drücken Sie im normalen Anzeigemodus kurz die Taste M (13) um die Reihenfolge des Menüs ●Bildschirmhelligkeit ●Bildmodus ●Bildschärfe ●Elektronisches Zoom zu nutzen und zwischen den Funktionen umzuschalten. Wenn Sie die gewünschte Funktion haben, drücken Sie dazu die Powerknopf «P»... -
Seite 9: Erweitertes Menü
thermocam.ch offizielle Website der emitec industrial 6. Erweitertes Menü: Sie die M (13) Taste 3 Sekunden lang gedrückt, um die erweiterte Menüoberfläche aufzurufen. Die sechs, bzw. 9 Funktionsoptionen sind von oben nach unten: Kanten-Modus Bluetooth Videoausgang Zeroing Type (nur mit Aufsatz) ... -
Seite 10: Erweitertes Menü Funktionenbeschreibung
thermocam.ch offizielle Website der emitec industrial Erweitertes Menü Funktionenbeschreibung: ICON Name Funktion Beschreibung Notes In diesem Modus wird der Bildkontrast erhöht, was für bewölkte, regnerische, wenn aktiv, wird sie Kanten Modus ON / OFF neblige und andere raue in der Statusleiste Wetterbedingungen angezeigt. -
Seite 11: Bild-Kalibrierung
Website der emitec industrial 7. Bild-Kalibrierung: (nur für Ausatzgebrauch) Wenn Xclip CH50 als Vorsatzgerät benutzt wird eine Abweichung beim Einschiessen zwischen Aufsatz Zielfernrohr gibt kann dieser Korrekturmenu geändert werden. Zuerst kalibrieren Sie das Tageslichtvisier vor der Montage von CH50. -
Seite 12: Kompass-Kalibrierung
(14) für 2 Sekunden, um die Kompass Kalibrierung aufzurufen. Schritt 2: Und dann es erscheint in der Mitte des Bildschirms dreiachsiges Koordinatensystem, Kalibrierungsmethode wird verwendet, CH50 drehen. müssen Kalibrierung 3 Achsen-System die Kamera drehen. Sie wird automatisch beendet und die Kompasskalibrierung nach 30 Sekunden abgeschlossen. -
Seite 13: E-Zoom-Mittelpunkt Einstellen
thermocam.ch offizielle Website der emitec industrial 9. E-Zoom-Mittelpunkt einstellen (nur für Ausatzgebrauch) Schritt 1: Bitte kalibrieren Bild Einstellung der E-Zoom-Mitte. Schritt 2: Halten Sie die Taste M (13) gedrückt, um das erweiterte Menü aufzurufen, und wählen Option E-Zoom-Mittelpunkts Einstellung, um das Menü aufzurufen; Schritt 3: Bewegen Sie im Anpassungsmenü... -
Seite 14: Blindpixel Korrektur
thermocam.ch offizielle Website der emitec industrial 10. Blindpixel Korrektur Schritt 1: Halten Sie die Taste M (13) gedrückt, um das erweiterte Menü aufzurufen, und wählen Sie die Option Blindpixel Korrektur, um das Menü aufzurufen; Schritt 2: Drücken Sie dann kurz auf den M (13) Taste, Orientierung X-Achse umzuschalten, (Links-Rechts) und Y-Achse... -
Seite 15: Zusatzausrüstung
Website der emitec industrial 11. Zusatzausrüstung: Die Clip CH50 ist mit einer Fernbedienung ausgerüstet, die über Bluetooth angeschlossen werden kann. Das Tastenlayout der Bluetooth-Fernbedienung und des APP-Mobiltelefons stimmt mit der Taste auf dem CH 50 überein, einschließlich Ein/Aus-Taste, Menütaste und Korrekturtaste. -
Seite 16: Mobile App
thermocam.ch offizielle Website der emitec industrial 2. Mobile App: Schritt 1: Schalten Sie das Bluetooth des Geräts ein, und das Symbol wird unten Bildschirm angezeigt. Schritt 2: Öffnen App-Software Mobiltelefon und stellen Sie innerhalb von 1 Minute eine Verbindung mit dem Gerät her, bis das Bluetooth-Symbol auf dem Bildschirm erscheint, was eine Verbindung bedeutet. -
Seite 17: Vorbeugende Wartung
thermocam.ch offizielle Website der emitec industrial 5. Vorbeugende Wartung 1. Batteriewechsel (CR 123) • Das Akkusymbol wird oben rechts auf der Benutzeroberfläche angezeigt. Es gibt vier Leistungsstufen. • Wenn Batteriesymbol Bildschnittstelle wird, wechseln Sie die Batterie rechtzeitig aus, Verwendung nicht zu beeinträchtigen. •... -
Seite 18: Produktreinigung & Wartung
thermocam.ch offizielle Website der emitec industrial 2. Produktreinigung & Wartung • Es ist verboten, den Produktkörper mit einem Reinigungsmittel zu reinigen, das auf dem optischen Glas korrodiert oder zerkratzt ist. Benutzen lauwarmes Wasser Brillenputztuch. • Der Kamerakörper kann mit einem weichen Tuch gereinigt... -
Seite 19: Allgemeine Fehlersuche
Website der emitec industrial 6. Allgemeine Fehlersuche Clip C CH50 Allgemeine Fehlersuche Fehler Beschrieb Mögliche Ursache Fehlerbehebung Verschwommenes Bild Die Brennweite des Objektivs Passen Sie die Brennweite des stimmt nicht überein; Objektivs an, bis das Bild klar Lange Zeit keine Bildkorrektur. -
Seite 20: Produkteabmessungen
thermocam.ch offizielle Website der emitec industrial 7. Produkteabmessungen Größe der unteren Befestigungsbohrung emitec messtechnik ag | birkenstrasse 47 | 6343 Rotkreuz | Tel +41 417486010 | Fax +41 417486011 | info@thermocam.ch www.thermocam.ch... -
Seite 21: Technische Angaben
thermocam.ch offizielle Website der emitec industrial 8. Technische Angaben 1. Sensor & Optik Eigenschaften Beschreibung Sensor VOx ungekühlt Auflösung 640 x 512 Pixel Grösse 12um Kleineste Temperatur ≤50mk 0.05°C Bildwiederholungsrate 50Hz Objektiv 50mm Sichtfeld 8.8°×7.0° Vergrösserung Aufsatz 1x Detektionsdistanz Detektion：2597m Erkennung：800m (Zielgrösse：1.7m×0.5m) 2. -
Seite 22: Kontakte
thermocam.ch offizielle Website der emitec industrial 9. Kontakte Verkauf & Service CH Service Stelle EU: TB Service Emitec Messtechnik Thomas Buchholz +41 41 748 60 10 Gewerbeparkstr. 2 info@thermocam.ch 03099 Kolkwitz www.thermocam.ch service@t-buchholz.de emitec messtechnik ag | birkenstrasse 47 | 6343 Rotkreuz | Tel +41 417486010 | Fax +41 417486011 | info@thermocam.ch www.thermocam.ch...
