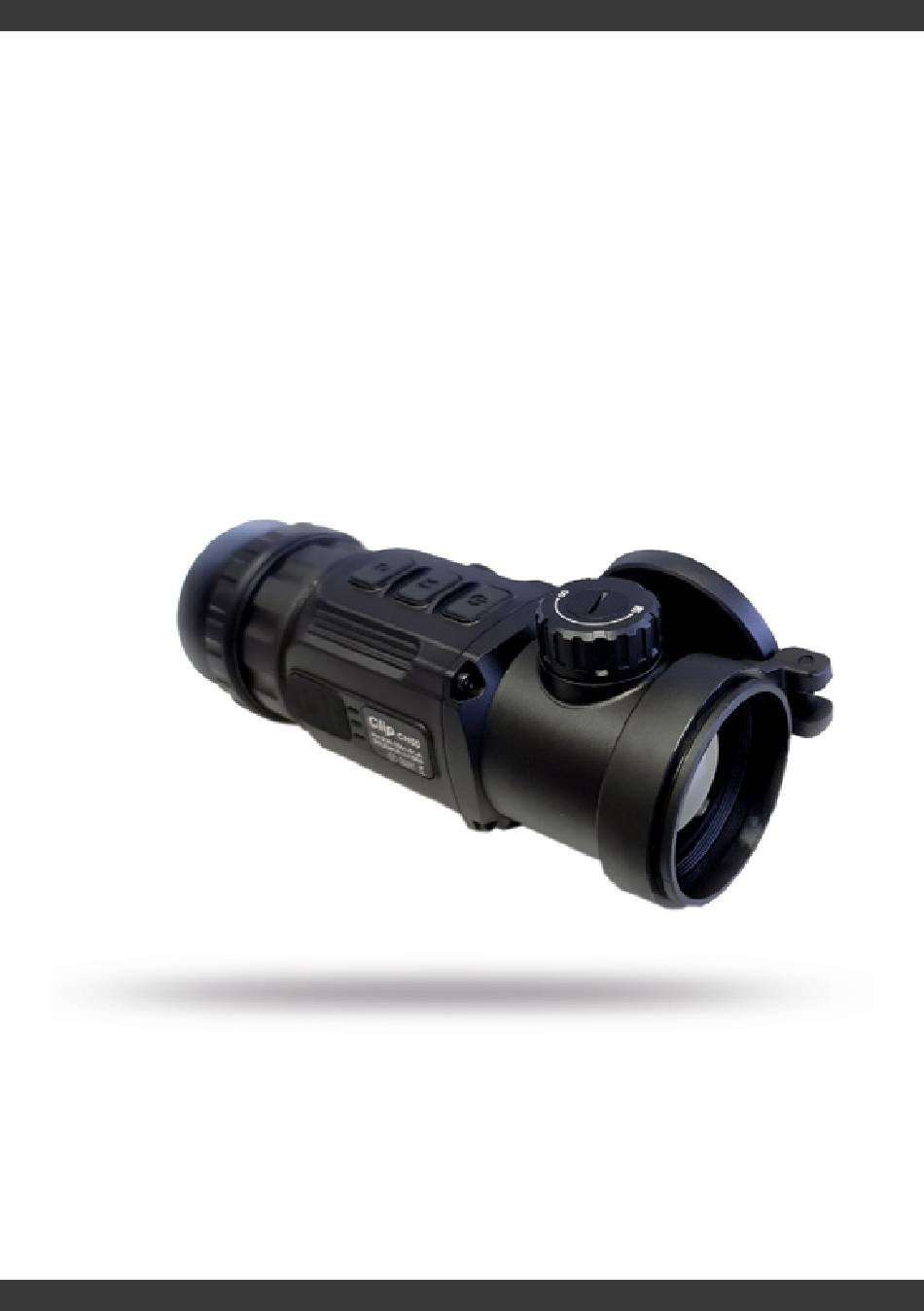

- Seite 1 Tragbares Wärmebildgerät Xeye CH50 Benutzerhandbuch...

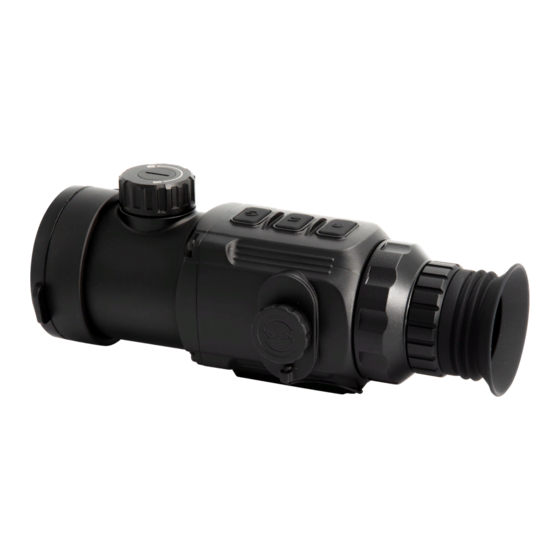

- Seite 2 Es kann in der Nacht oder bei schlechten Wetterbedingungen wie Nebel, Regen Schnee und durch Hindernisse wie Äste, hohes Grass, dichtes Gebüsch verwendet werden. Das CH 50 bietet eine breite Palette von Anwendungen, einschließlich Nachtjagd, Beobachtung und Geländeabsuchungen bei Such- und Rettungsaktionen. Xeye CH50 CH50 mit Kollimator und monokularaufsatz CH50 Kollimatoraufsatz 2. Komponenten und Steuerung No°...
-
Seite 3: Beschreibung
No° Bezeichnung Beschreibung der Funktion Power-Knopf «P» Einschalten / Ausschalten / Standby / Hoch / Links Menu (M) Knopf Menü / Parameterfunktionen Korrektur (C) Knopf Verschluss Korrektur / Hintergrund Korrektur / Runter /Rechts 3. Menü / Status bar Icons ICON Beschreibung Bildschirmhelligkeit, 4 Stufen Bildmodus: B (Schwarz Heiss) W (Weiss Heiss) R (Rot Heiss) C (Thermographie Farbe) - Seite 4 4. Status Anzeige: Die Statusleiste befi ndet sich am unteren Rand des Bildschirmes und zeigt Informationen wie Bildmodus, Helligkeit des Bildschirmes, E-Zoom, Videoaus- gang aktiviert, Batteriestatus an. 5. Kurzmenüs: Drücken Sie im normalen Anzeigemodus kurz die Taste M (13) um die Reihen- folge des Menüs Bildschirmhelligkeit Bildmodus Bildschärfe Elektronisches Zoom zu nutzen und zwischen den Funktionen umzuschalten.
-
Seite 5: Erweitertes Menü Funktionenbeschreibung
6.1 Erweitertes Menü Funktionenbeschreibung: ICON Name Funktion Beschreibung Notes In diesem Modus wird der Bildkontrast erhöht, wenn aktiv, für bewölkte, regnerische, wird sie in der Kanten Modus ON / OFF neblige und andere raue Statusleiste Wetterbedingungen geeig- angezeigt. net ist. Wenn Bluetooth aktiviert ist, kann es mit der Bluetooth- Fernbedienung oder der... - Seite 6 Und dann es erscheint in der Mitte des Bildschirms ein dreiachsiges Koordinatensystem, Die Kalibrierungsmethode wird verwendet, um CH50 zu drehen. Sie müssen in den Kalibrierung 3 Achsen-System die Kamera drehen. Sie wird automa- tisch beendet und die Kompasskalibrierung nach 30 Sekunden abgeschlossen.
-
Seite 7: Fernsteuerung
überlappt. Wiederholen Sie die vorherige Zentrumseinstellung, falls eine Ab- weichung vorliegt. 10. Zusatzausrüstung: Die Clip CH50 ist mit einer Fernbedienung ausgerüstet, die über Bluetooth angeschlossen werden kann. Das Tastenlayout der Bluetooth-Fernbedienung und des APP-Mobiltelefons stimmt mit der Taste auf dem CH 50 überein, ein- schließlich Ein/Aus-Taste, Menütaste und Korrekturtaste. -
Seite 8: Mobile App
10.2. Mobile App: Schritt 1: Schalten Sie das Bluetooth des Geräts ein, und das Symbol wird unten auf dem Bildschirm angezeigt. (siehe Punkt 6.5 für Einzelheiten) Schritt 2: Öff nen Sie die App-Software auf dem Mobiltelefon und stellen Sie innerhalb von 1 Minute eine Verbindung mit dem Gerät her, bis das Bluetooth-Symbol auf dem Bildschirm erscheint, was eine Verbindung bedeutet. - Seite 9 3. Sicherheitsvorschriften • Bitte verwenden Sie regelmäßig neue Batterien. Werfen Sie die Batterien nach dem Gebrauch nicht weg oder werfen Sie sie nicht ins Feuer. • Verwenden Sie ein Standard-Ladegerät, um Schäden am Produkt zu ver- meiden. • Verwenden Sie wiederaufl adbare Batterie (CR123) welche eine Spannungs- schutz haben.
- Seite 11 8. Technische Angaben Sensor & Optik Eigenschaften Beschreibung Sensor VOx ungekühlt Aufl ösung 640 x 512 Pixel Grösse 12um Kleineste Temperatur ≤50mk 0.05°C Bildwiederholungsrate 50Hz Objektiv 50 mm Sichtfeld 8.8°×7.0° Vergrösserung Aufsatz 1x Detektionsdistanz Detektion: 2597m (Zielgrösse: 1.7m×0.5m) Erkennung: 800m Display Eigenschaften Beschreibung Type...
