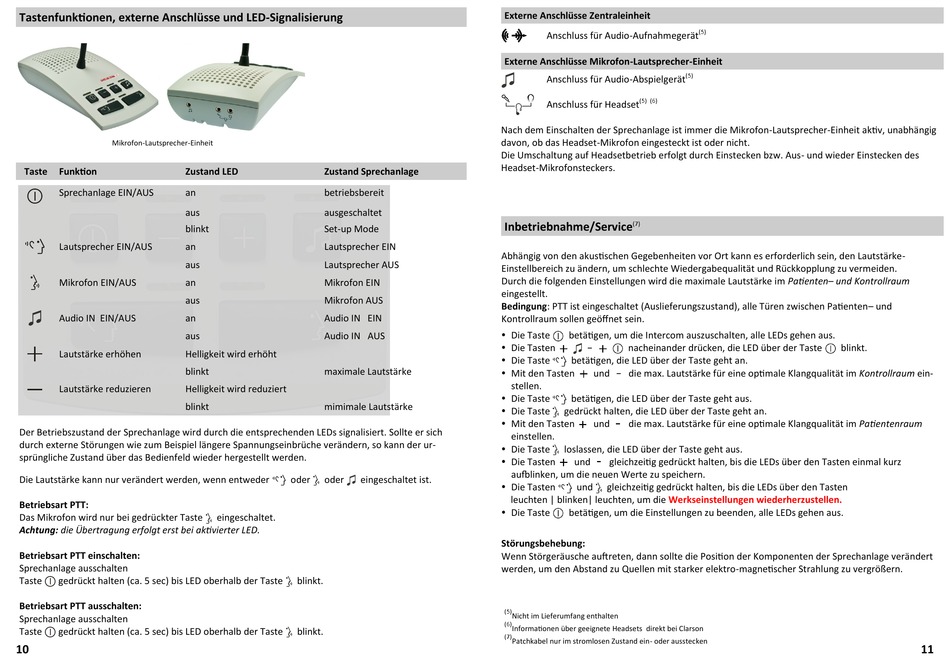

Tastenfunktionen, externe Anschlüsse und LED-Signalisierung
Mikrofon-Lautsprecher-Einheit
Taste
Funktion
Zustand LED
Sprechanlage EIN/AUS
an
aus
blinkt
Lautsprecher EIN/AUS
an
aus
Mikrofon EIN/AUS
an
aus
Audio IN EIN/AUS
an
aus
Lautstärke erhöhen
Helligkeit wird erhöht
blinkt
Lautstärke reduzieren
Helligkeit wird reduziert
blinkt
Der Betriebszustand der Sprechanlage wird durch die entsprechenden LEDs signalisiert. Sollte er sich
durch externe Störungen wie zum Beispiel längere Spannungseinbrüche verändern, so kann der ur-
sprüngliche Zustand über das Bedienfeld wieder hergestellt werden.
Die Lautstärke kann nur verändert werden, wenn entweder
Betriebsart PTT:
Das Mikrofon wird nur bei gedrückter Taste
Achtung: die Übertragung erfolgt erst bei aktivierter LED.
Betriebsart PTT einschalten:
Sprechanlage ausschalten
Taste
gedrückt halten (ca. 5 sec) bis LED oberhalb der Taste
Betriebsart PTT ausschalten:
Sprechanlage ausschalten
Taste
gedrückt halten (ca. 5 sec) bis LED oberhalb der Taste
10
Zustand Sprechanlage
betriebsbereit
ausgeschaltet
Set-up Mode
Lautsprecher EIN
Lautsprecher AUS
Mikrofon EIN
Mikrofon AUS
Audio IN EIN
Audio IN AUS
maximale Lautstärke
mimimale Lautstärke
oder
oder
eingeschaltet ist.
eingeschaltet.
blinkt.
blinkt.
Externe Anschlüsse Zentraleinheit
Anschluss für Audio-Aufnahmegerät
Externe Anschlüsse Mikrofon-Lautsprecher-Einheit
Anschluss für Audio-Abspielgerät
(5) (6)
Anschluss für Headset
Nach dem Einschalten der Sprechanlage ist immer die Mikrofon-Lautsprecher-Einheit aktiv, unabhängig
davon, ob das Headset-Mikrofon eingesteckt ist oder nicht.
Die Umschaltung auf Headsetbetrieb erfolgt durch Einstecken bzw. Aus- und wieder Einstecken des
Headset-Mikrofonsteckers.
Inbetriebnahme/Service
(7)
Abhängig von den akustischen Gegebenheiten vor Ort kann es erforderlich sein, den Lautstärke-
Einstellbereich zu ändern, um schlechte Wiedergabequalität und Rückkopplung zu vermeiden.
Durch die folgenden Einstellungen wird die maximale Lautstärke im Patienten– und Kontrollraum
eingestellt.
Bedingung: PTT ist eingeschaltet (Auslieferungszustand), alle Türen zwischen Patienten– und
Kontrollraum sollen geöffnet sein.
Die Taste
betätigen, um die Intercom auszuschalten, alle LEDs gehen aus.
Die Tasten
nacheinander drücken, die LED über der Taste
Die Taste
betätigen, die LED über der Taste geht an.
Mit den Tasten
und
die max. Lautstärke für eine optimale Klangqualität im Kontrollraum ein-
stellen.
Die Taste
betätigen, die LED über der Taste geht aus.
Die Taste
gedrückt halten, die LED über der Taste geht an.
Mit den Tasten
und
die max. Lautstärke für eine optimale Klangqualität im Patientenraum
einstellen.
Die Taste
loslassen, die LED über der Taste geht aus.
Die Tasten
und
gleichzeitig gedrückt halten, bis die LEDs über den Tasten einmal kurz
aufblinken, um die neuen Werte zu speichern.
Die Tasten
und
gleichzeitig gedrückt halten, bis die LEDs über den Tasten
leuchten | blinken| leuchten, um die
Werkseinstellungen wiederherzustellen.
Die Taste
betätigen, um die Einstellungen zu beenden, alle LEDs gehen aus.
Störungsbehebung:
Wenn Störgeräusche auftreten, dann sollte die Position der Komponenten der Sprechanlage verändert
werden, um den Abstand zu Quellen mit starker elektro-magnetischer Strahlung zu vergrößern.
(5)
Nicht im Lieferumfang enthalten
(6)
Informationen über geeignete Headsets direkt bei Clarson
(7)
Patchkabel nur im stromlosen Zustand ein- oder ausstecken
(5)
(5)
blinkt.
11
