Inhaltszusammenfassung für Hollyland Solidcom M1

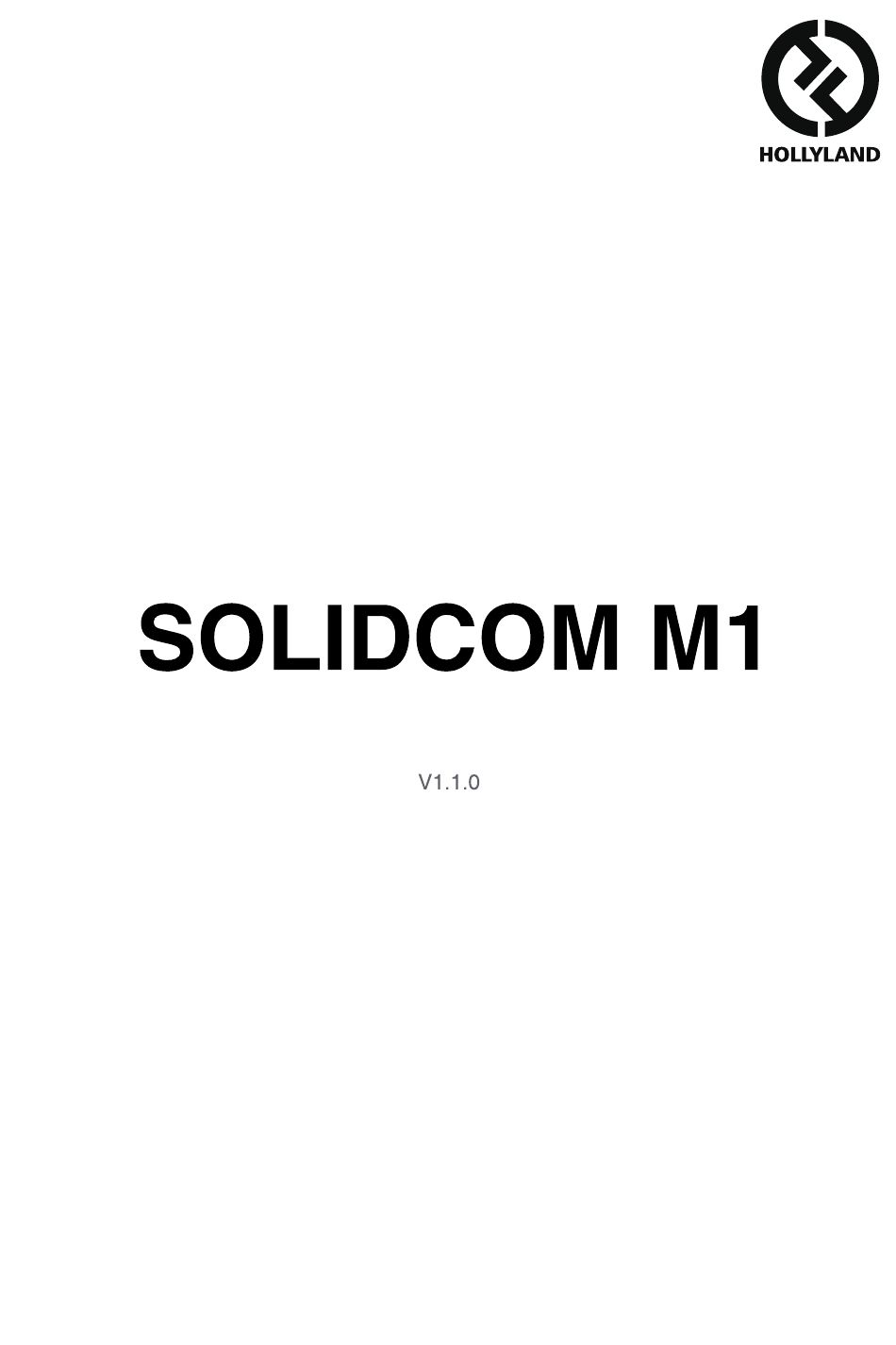

- Seite 1 Benutzerhandbuch...
- Seite 3 VORWORT Vielen Dank, dass Sie sich für das Drahtloses Vollduplex-Intercom-System von Hollyland entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Produkt verwenden. Ich wünsche Ihnen eine angenehme Erfahrung. SCHLÜSSEL MERKMALE • Carrier-Grade-Sprachqualität, bis zu 450 Meter Entfernung bei direkter Sichtverbindung •...
- Seite 4 PACKLISTE...
- Seite 5 PACKLISTE 8-BELTPACK-PAKET Station Beltpack Aufladen von Base Omnidirektionale Antenne mit hoher Verstärkung LEMO Single-Ear Headset POE-Adapter RJ45 auf XLR Übertragungskabel (5 Meter) USB-Typ-A auf Typ-C Übertragungskabel 4Pin XLR Adapter Batterie für Beltpacks 3/8 Installation des Zubehörs Benutzerhandbuch 4-BGÜRTEL-PAKETE Station Beltpack Aufladen von Base Omnidirektionale Antenne mit hoher Verstärkung LEMO Single-Ear Headset...
- Seite 6 PRODUKTSCHNITTSTELLEN 3.5mm Headset Schnittstelle Definition der Schnittstelle: MGRL Mikrofon-Unabhängigkeit: 6000 Lautsprecher-Impedanz: 32 LEMO Headset Interface...
- Seite 7 PRODUKTSCHNITTSTELLEN 4-Draht-Schnittstelle Unabhängigkeit der Eingabe: 10K PIN1: NULL PIN2: NULL PIN3: AUDIO OUT+ PIN4: AUDIO IN+ PIN5: AUDIO IN- PIN6: AUDIO OUT- PIN7: GND PIN8: GND 2-Draht Schnittstelle PIN1: GND PIN2: POWER PIN3: AUDIO POE/PWR-Schnittstelle PIN1: -POWER PIN2: -POWER PIN3: +POWER PIN4: +POWER PIN5: +POWER PIN6: +POWER...
- Seite 8 PRODUKTSCHNITTSTELLEN...
- Seite 9 PRODUKTSCHNITTSTELLEN STATION Antennenschnittstelle Aufwärts-Taste Linke Taste Menü-/Bestätigungstaste (Langer Druck zum Menü/kurzer Druck zur Auswahl) Rechte Taste Abwärts-Taste Netzschalter 3/8 Schraubenbohrung Schnittstelle für Akku Typ NP-F Stromversorgungs-Schnittstelle 4-Draht-Audio-Eingangs-/Ausgangs-Schnittstelle (RJ45-Schnittstelle) USB-Schnittstelle 3/8 Schraubenloch 2-Draht-Audio-Eingangs-/Ausgangs-Schnittstelle POE-Schnittstelle...
- Seite 10 PRODUKTSCHNITTSTELLEN...
- Seite 11 PRODUKTSCHNITTSTELLEN BELTPACK Antenne MUTE-/Sprechtaste, zum Sprechen nach unten, zum Stummschalten nach oben drücken Batteriefachumschalter USB Typ-C Schnittstelle Linke Taste/A Gruppentaste (Das Beltpack ist nicht gruppiert, wenn die Anzeigelampe aus ist, das Beltpack gehört zu Gruppe A, kann aber nicht sprechen oder hören, wenn die Anzeigelampe weiß leuchtet, das Beltpack kann in Gruppe A sprechen und hören, wenn die Anzeigelampe orange leuchtet) Menü-/B-Gruppentaste (Langes Drücken zum Aufrufen des Menüs/Das Beltpack ist nicht gruppiert, wenn die Anzeigelampe aus ist,Das Beltpack gehört zu...
-
Seite 12: Einleitung Anzeigen
EINLEITUNG ANZEIGEN EINFÜHRUNG IN DIE HAUPTANZEIGE DER STATION Aktuelle Batteriespannung der Station Aktueller Status von Beltpack TALK: Der Beltpack kann während des Hörens sprechen. MUTE: Das Beltpack kann zuhören, aber nicht sprechen. VERLOREN: Der Beltpack ist von der Station getrennt. LINK: Das Beltpack ist mit der Station verbunden. - Seite 13 EINLEITUNG ANZEIGEN BELTPACK MAIN DISPLAY Aktuelle Signalstärke Ladehinweis Aktueller Batterieverbrauch Beltpack-Nummer Aktueller Status TALK: Sprechen während des Zuhörens MUTE: In der Lage zuzuhören, aber nicht in der Lage zu sprechen LOST: Von der Station getrennt LINK: Verknüpfung mit dem Station...
- Seite 14 LEITFADEN...
-
Seite 15: Einführung In Das Stationsmenü
LEITFADEN EINFÜHRUNG IN DAS STATIONSMENÜ Drücken Sie die Menü-/Bestätigungstaste 3 Sekunden lang, um das Menü aufzurufen; im Folgenden finden Sie eine Einführung in die Menüfunktionen. Wählen Sie "Netzwerk", um das WIFI ein-/auszus, Siehe die WIFI Passwort und IP-Adresse. Wählen Sie "Master und Slave", um die Station als Master- Gerät/Slave-Gerät einzustellen. - Seite 16 LEITFADEN Wählen Sie "2-Draht" und geben Sie die 2-Draht-Einstellungen ein. 6.1 Nach dem Anschluss an 2-Draht-Geräte stellen Sie den entsprechenden Drahtlängenausgleich und den Abschlusswiderstand der Station ein. Schalten Sie die 2-Draht-Geräte ein. In der Zwischenzeit muss das Mikrofon von 2-Draht-Geräten ausgeschaltet oder abgetrennt werden, um sicherzustellen, dass keine anderen Audiosignale über die 2-Draht-Verbindung übertragen werden.
-
Seite 17: Beltpack Menü Einführung
LEITFADEN BELTPACK MENÜ EINFÜHRUNG Drücken Sie die Menütaste 3 Sekunden lang, um das Menü aufzurufen. Nachfolgend werden die einzelnen Funktionen vorgestellt. Verbinden Sie das Beltpack mit der Station per USB-A auf TypC Kabel, wählen Sie "Pair", das Beltpack kann mit der Station gekoppelt werden. Wählen Sie die gewünschte Nummer von 1 bis 8, um die Kopplung zu bestätigen. -
Seite 18: Einstellen Der Station Durch Webserver
LEITFADEN EINSTELLEN DER STATION DURCH WEBSERVER Schalten Sie die Station ein. Verbinden Sie die POE- oder PWR-Schnittstelle mit der Ethernet- Schnittstelle des Computers über ein Ethernet-Kabel. Konfigurieren Sie das Netzwerksegment des Computers so, dass es mit der Station übereinstimmt. Öffnen Sie dann den Browser auf dem Computer und geben Sie die folgende Adresse ein (überprüfen Sie die entsprechende Adresse über das Netzwerkmenü... -
Seite 19: Den Sender Einstellen Per App
LEITFADEN DEN SENDER EINSTELLEN PER APP 1."Solidcom" App herunterladen 2.Verbindungsmethoden: Schalten Sie das WiFi der Station ein. Suchen Sie den WiFi-Start mit "HLD" auf dem Telefon und stellen Sie eine Verbindung her. Öffnen Sie die Solidcom App, um eine Verbindung herzustellen. (Schalten Sie das WiFi ein und überprüfen Sie den entsprechenden Wifi-Namen und das Passwort über das Netzwerkmenü... - Seite 20 PRODUKTINSTALLATION Station Installation 1. Installieren Sie die Antenne entsprechend der Abbildung. 2. Schließen Sie das Netzteil an, oder legen Sie einen Akku vom Typ NP-F ein. 3. Drücken Sie die Netztaste, um das Gerät einzuschalten.
- Seite 21 PRODUKTINSTALLATION...
- Seite 22 PRODUKTINSTALLATION Beltpack Installation 1. Öffnen Sie das Batteriefach und legen Sie die Batterie in der auf der Batterie angegebenen Richtung ein. 2. Schalten Sie den Netzschalter ein, um das Gerät einzuschalten. 3. Nachdem der Status des Beltpacks von "LOST" auf "TALK" wechselt, können Sie jetzt sprechen.
-
Seite 23: Kaskadierung Von Zwei Gerätesätzen
PRODUKTINSTALLATION Kaskadierung von zwei Gerätesätzen 1. Durch das dedizierte Ethernet-Kabel im Zubehör können zwei Stationsgruppen kaskadiert werden und die Anzahl der Beltpacks kann auf bis zu 16 Beltpacks erweitert werden. Bei der Kaskadierung muss eines der Master-Geräte als Slave-Gerät eingestellt werden. Wenn das Master-Gerät auf Slave-Gerät gesetzt wird, wenn es alleine verwendet wird, kann das Beltpack nicht sprechen und das Gerät muss als Master-Gerät zurückgesetzt werden. -
Seite 24: Kaskadieren Sie Andere Der Draht Oder Drahtlose Intercom System
PRODUKTINSTALLATION Kaskadieren Sie andere der Draht oder drahtlose Intercom System KASKADE SCADE MIT SYSCOM 450T. 4 DRAHT AUDIO EIN/AUS RJ45-auf-Dual-XLR-AUDIO-Kabel KASKADE MIT MARS T1000. RJ45-Schnittstelle 4 DRAHT Standard-Ethernet-Kabel... -
Seite 25: Kaskadieren Sie Ein Anderes Kabelgebundenes Intercom-System
PRODUKTINSTALLATION KASKADIEREN SIE EIN ANDERES KABELGEBUNDENES INTERCOM-SYSTEM XLR-Audioschnittstelle 2 DRAHT Standard-XLR-Audiokabel... -
Seite 26: Sicherheitsvorkehrungen
PARAMETERS STATION POE-Schnittstelle (RJ45) 3,5-mm-Headset-Schnittstelle Stromversorgungsschnittstelle (RJ45) LEMO-Headset-Schnittstelle 4-Draht-Audio-Schnittstelle USB-Type-C-Schnittstelle Schnittstellen USB-Schnittstelle 2-Draht-Audio-Schnittstelle POEStromversorgung Stromversorgung 1500mAh Lithium-Polymer-Akku Akku Typ NP-F Frequenzgang 200Hz bis 7KHz 200Hz bis 7KHz Signal-Rausch-Verhältnis Verzerrung Bereich verwenden 450 Meter Linie-von-Sight Usage 450 Meter Linie-von-Sight Usage Frequenzbereich: Modulationsmodus Sendeleistung Maximal 21dBm... - Seite 27 Unterstützung Wenn Sie Probleme bei der Verwendung des Produkts haben oder Hilfe benötigen, folgen Sie bitte diesen Hinweisen, um mehr technische Unterstützung zu erhalten:...
- Seite 28 8F, 5D Building, Skyworth Innovation Valley, Tangtou, Shiyan, Baoan District Shenzhen, China.
