Stromversorgung

BlueBattery X200 / X300 versorgt sich über
verschiedene Anschlüsse mit Strom:
● RJ12 Anschluss vom Solarregler
● RJ12 Anschluss vom Booster
● VE.Direct Anschluss vom Solarregler
● 5-pol Terminal Anschluss ① und ⏚
Systemkombinationen
BlueBattery X200 / X300
verschiedenen Solarladereglern, Ladeboostern
zusammen angeschlossen werden. Es können
2 Geräte digital angeschlossen werden. Als
Solarladeregler kann der RJ12 oder der

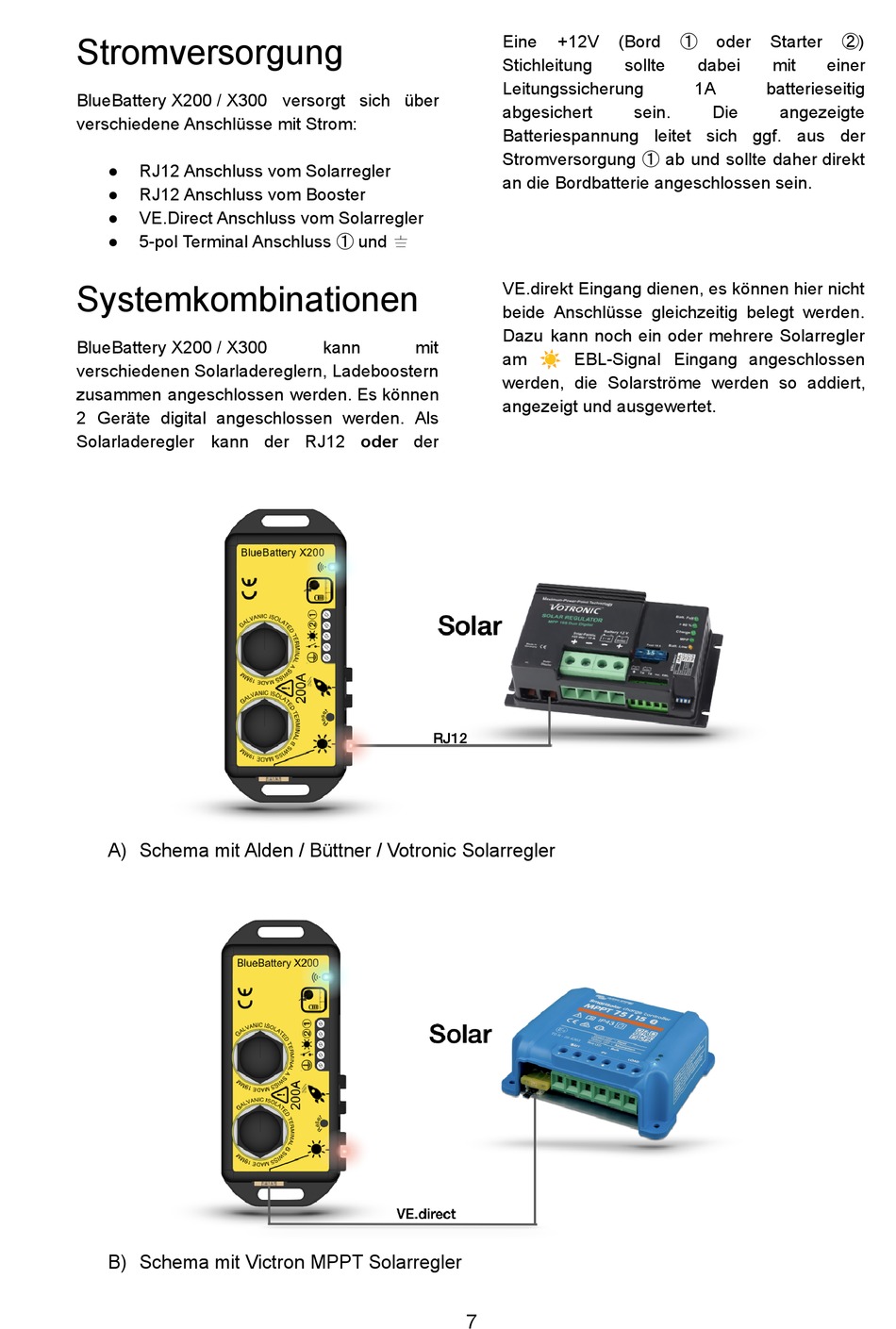

A) Schema mit Alden / Büttner / Votronic Solarregler
B) Schema mit Victron MPPT Solarregler
kann mit
7
Eine +12V (Bord
Stichleitung sollte
Leitungssicherung
abgesichert sein.
Batteriespannung leitet sich ggf. aus der
Stromversorgung ① ab und sollte daher direkt
an die Bordbatterie angeschlossen sein.
VE.direkt Eingang dienen, es können hier nicht
beide Anschlüsse gleichzeitig belegt werden.
Dazu kann noch ein oder mehrere Solarregler
am EBL-Signal Eingang angeschlossen
☀
werden, die Solarströme werden so addiert,
angezeigt und ausgewertet.
① oder Starter ②)
dabei mit einer
1A batterieseitig
Die angezeigte
