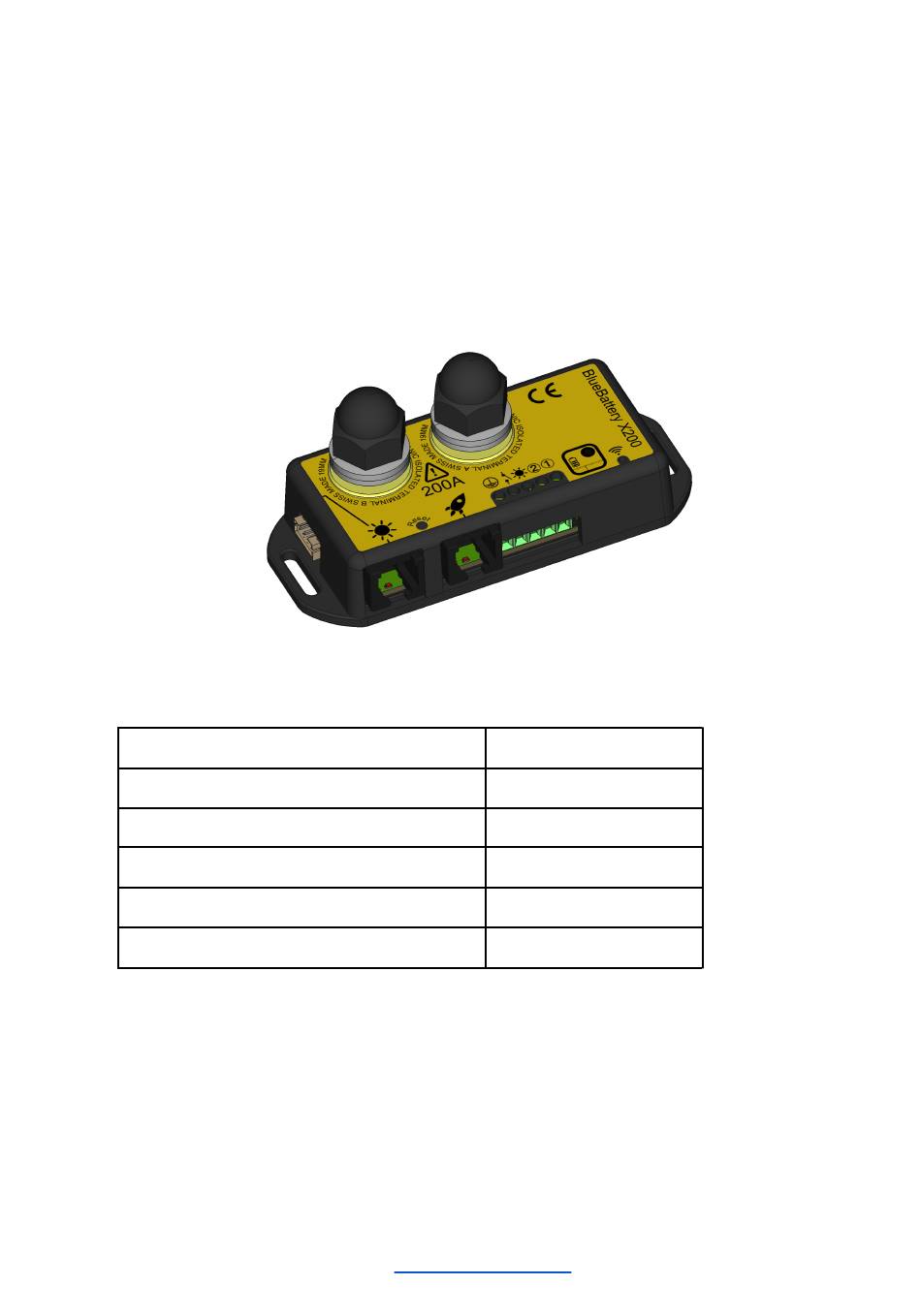

Installationsanleitung
BlueBattery X200 (200 A)
Stand:
25.8.2021
Firmware:
ab V412
Lieferumfang
Gerät
Abdeckkappen M8
RJ12 Kabel schwarz
VE.direct Kabel
Anschlussleitung schwarz M8-M8 16 mm
Installationsanleitung
Optional:
Universalklemme M8 auf M6-/Stiftkabelschuh
Anschlussleitung 20 cm, 16 mm
Anschlussleitung 20 cm, 16 mm
© 2021 Kai Scheffer, Alter Zürichweg 21, 8952 Schlieren, Schweiz
Solar, Booster, Batterie Kombicomputer
2
2
mit M8- / M6-Ringkabelschuhen
2
mit M8- / Stiftkabelschuh (Schaudt Elektroblock EBL)
info@blue-battery.com
Alle Rechte vorbehalten
BlueBattery X200
2 Stück
2 Stück á 3 m
0.2 m
0.2 m
PDF zum Download
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für blue-battery X200
Inhaltszusammenfassung für blue-battery X200
- Seite 1 Installationsanleitung BlueBattery X200 (200 A) Solar, Booster, Batterie Kombicomputer Stand: 25.8.2021 Firmware: ab V412 Lieferumfang Gerät BlueBattery X200 Abdeckkappen M8 2 Stück RJ12 Kabel schwarz 2 Stück á 3 m VE.direct Kabel 0.2 m Anschlussleitung schwarz M8-M8 16 mm 0.2 m...
- Seite 2 1 Booster Votronic VCC1212-30, -50, Technology. Dies ermöglicht eine bessere -70, -90 Signaltrennung und erleichtert den Einbau, sodass BlueBattery entweder BlueBattery X200 kann zusammen mit einem Masseleitung oder in der Plusleitung der Wechselrichter 2000 Batterie eingeschleift werden kann. Bei vielen Dauerleistung eingesetzt werden.
- Seite 3 Votronic VCC1212-45 Booster RJ12 Display Ausgang ● Votronic VBCS Triple erzielt, will man hingegen die Daten auch Einbauort entfernter (Wohnhaus) empfangen, sollte man den Einbauort und Lage vorher ausprobieren. BlueBattery X200 sollte in der Nähe der Bordbatterie(n) angebracht werden. BlueBattery X200 mittels beiden Hauptstromkabel möglichst...
- Seite 4 VE.direct von Solarregler Victron MPPT Es kann nur 1 Solarregler hier angeschlossen sein. Rote LED blinkt bei Datenempfang RJ12 Solarladeregler Alden, Büttner, Votronic Reset Loch Pin oder Büroklammer verwenden RJ12 Ladebooster Votronic VCC1212-x0 Rote LED blinkt bei Datenempfang 5-pol Schraubklemme ⏚...
-
Seite 5: Elektrischer Anschluss
Gewalt festziehen. Leistung Sicherung Wechselrichters darf den maximal zulässigen Einbau am Pluspol Strom in der Summe zu BlueBattery X200 nicht übersteigen. Die Hauptsicherung sollte daher nicht grösser sein als diese maximale Die Strommessung in der Hauptleitung der Last. Bordbatterie geschieht bei BlueBattery X200 potentialfrei. - Seite 6 Schema Batterie Minus Schema Batterie Plus...
- Seite 7 5-pol Terminal Anschluss ① und ⏚ VE.direkt Eingang dienen, es können hier nicht Systemkombinationen beide Anschlüsse gleichzeitig belegt werden. Dazu kann noch ein oder mehrere Solarregler BlueBattery X200 kann mit verschiedenen EBL-Signal Eingang angeschlossen Solarladereglern, Ladeboostern zusammen werden, die Solarströme werden so addiert, angeschlossen werden.
- Seite 8 Schema mit Schaudt LRM 1218 Solarregler Schema mit Votronic Booster VCC1212-x0...
- Seite 9 Schema mit Votronic Booster und Alden / Büttner / Votronic Solarregler Schema mit Votronic Booster und Victron MPPT Solarregler...
- Seite 10 Schema mit Votronic Booster und mehreren Solarreglern BlueBattery X200 Schema Schaudt LRM 1218 mit Votronic...
-
Seite 11: App Installation
App namens “BlueBattery” oder Umkreis von 5 m). “BlueBattery+”. Hier wird mindestens Android Damit die App eine Verbindung mittels Bluetooth zu BlueBattery X200 aufbauen darf, muss der Benutzer eine Freigabe erteilen. Dies wird Standortfreigabe vom Betriebssystemhersteller genannt, da hierüber möglicherweise auf den Standort geschlossen werden könnte. - Seite 12 Unter iOS wird zur Sicherheit einmalig die aufgedruckte System ID abgefragt (QR-Code mittels Kamera ablesen). Diese Eingabe kann umgangen werden, indem das Apple Gerät ganz dicht an BlueBattery X200 gehalten wird (Empfangsstärke muss 5 Blanken dazu erreichen), dann wird die Verbindung automatisch aufgebaut ohne die ID einzugeben.
- Seite 13 1.05 … 1.10 Voltage gain trim Ladewirkungsgrad Zeigt die aktuellen Trim-Werte für Board- und Charge efficiency Starterspannung an. Nur im Falle des Betriebs BlueBattery X200 ohne digital Die beim Laden entstehenden Verluste können angeschlossenem Solarregler oder Booster hier kompensiert werden. 100% bedeutet kommen diese Werte zur Geltung.
- Seite 14 Ladestrom der Batterie dazu addiert werden. Achtung: ist dieser Schalter fälschlicherweise Strom invertieren eingeschaltet wird der Solarstrom doppelt Invert Current gezählt. Mit diesem Schalter kann die Stromrichtung Analoge Bordspannung am Terminal A und B vertauscht werden. Analog board voltage Damit ist es möglich die Terminals A und B je nach Einbausituation frei zu belegen und später Software...
-
Seite 15: Technische Daten
Schaltausgang Schaltausgang einem Halbleiter-Relais (SSR) realisiert. Dabei schaltet Ausgang aktiv Wohnraumspannung an Klemme ①. Die Klemme ① sollte belegt sein, wenn der Schaltausgang genutzt wird. Der Ausgang liefert maximal 300 mA und ist mit einer selbstrückstellende Polymersicherung versehen. Die Konfiguration erfolgt über die App in den Geräteeinstellungen. - Seite 16 ● Batteriestrom ±300 A, Offset ± 20 mA 2% vom Messwert ± 1 Digit Bluetooth Low Energy 5.0 (BLE) ● Reichweite bis 50 m im Freien (line of sight) ● Firmware automatischer Update über Bluetooth Messungen ● Kontinuierlich alle 2 Sekunden von Strom, Spannung ●...
-
Seite 17: Konformitätserklärung Declaration Of Conformity
Declares on our own responsibility, that the product Artikel-Nr. Bezeichnung Item number Description BlueBattery X200 BlueBattery X200 Solar- und Batteriecomputer konform ist mit folgenden Richtlinien, Normen und/oder Verordnungen. is in conformity with following directives, norms and/or regulations. EN 300 328...
