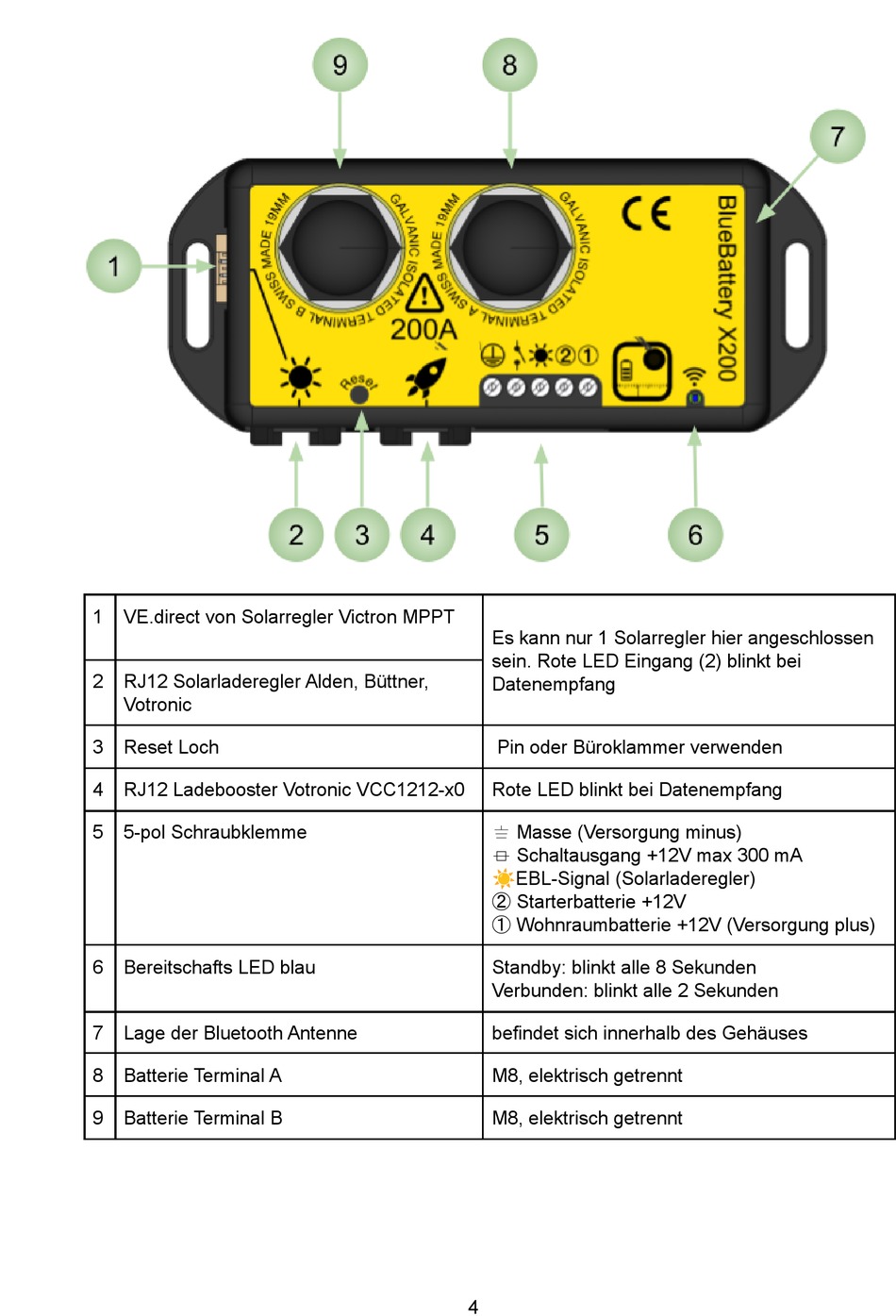

1
VE.direct von Solarregler Victron MPPT
2
RJ12 Solarladeregler Alden, Büttner,
Votronic
3
Reset Loch
4
RJ12 Ladebooster Votronic VCC1212-x0
5
5-pol Schraubklemme
6
Bereitschafts LED blau
7
Lage der Bluetooth Antenne
8
Batterie Terminal A
9
Batterie Terminal B
Es kann nur 1 Solarregler hier angeschlossen
sein. Rote LED Eingang (2) blinkt bei
Datenempfang
Pin oder Büroklammer verwenden
Rote LED blinkt bei Datenempfang
⏚ Masse (Versorgung minus)
⏛ Schaltausgang +12V max 300 mA
E BL-Signal (Solarladeregler)
☀
② Starterbatterie +12V
① Wohnraumbatterie +12V (Versorgung plus)
Standby: blinkt alle 8 Sekunden
Verbunden: blinkt alle 2 Sekunden
befindet sich innerhalb des Gehäuses
M8, elektrisch getrennt
M8, elektrisch getrennt
4
